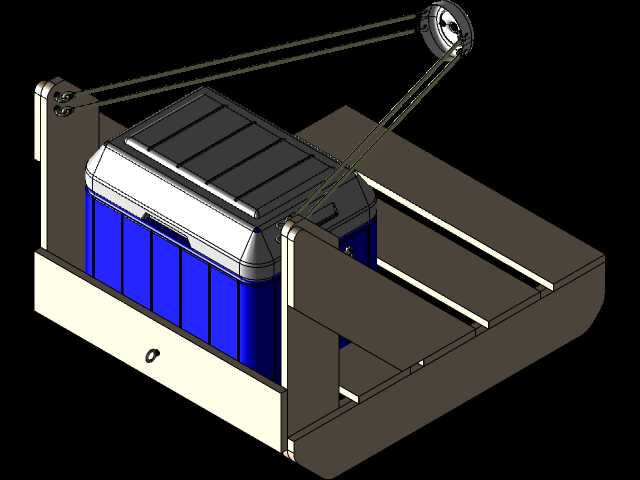

雪地便携载物带冷饮存储功能抛投装置

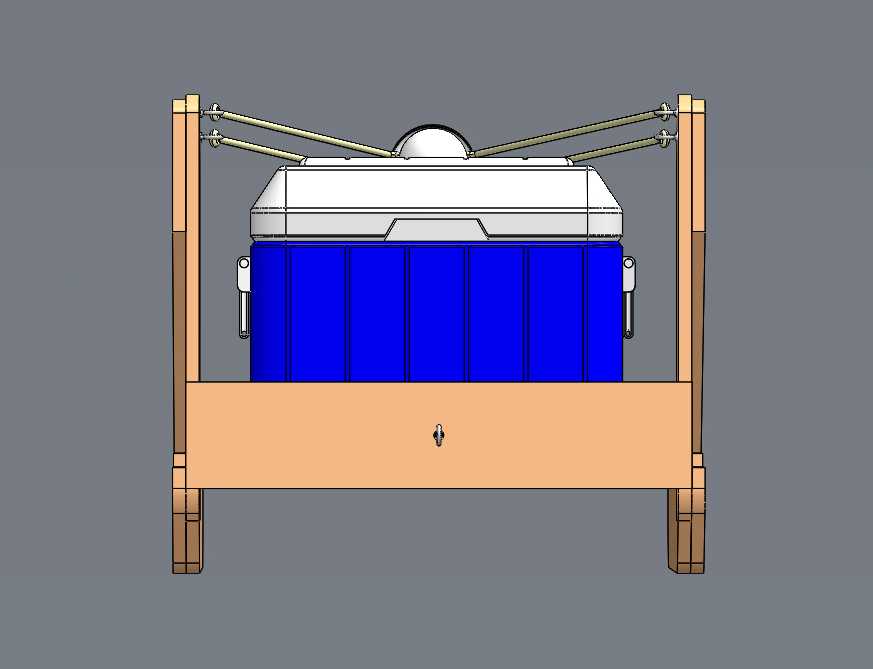

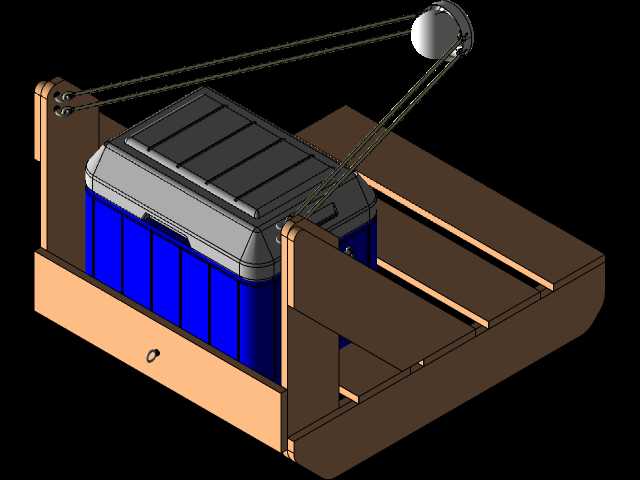

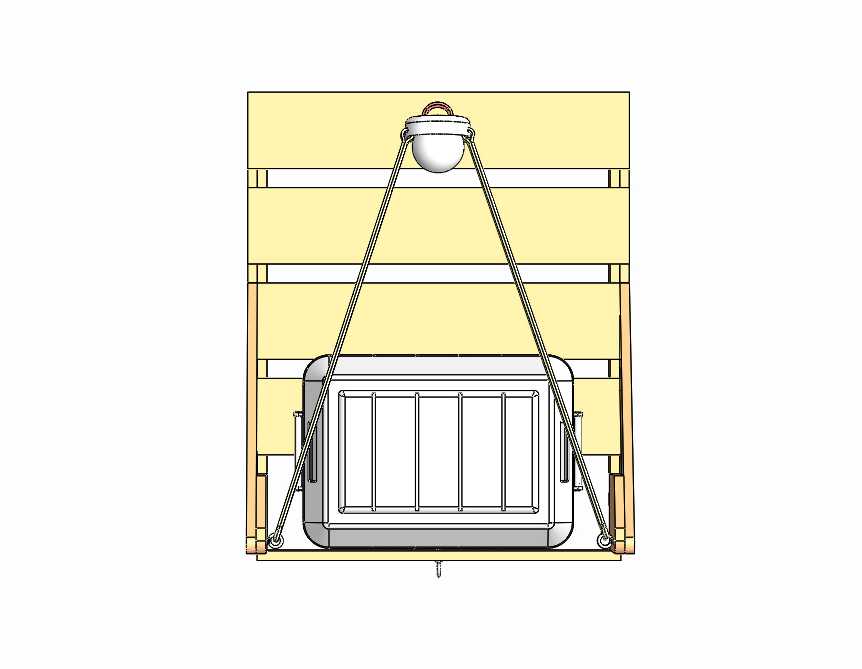

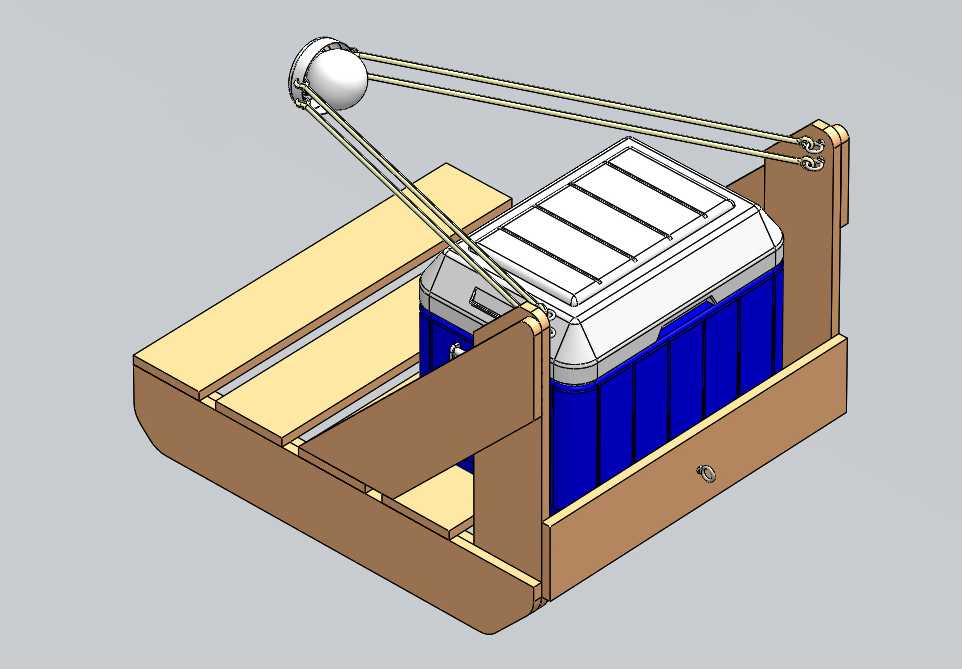

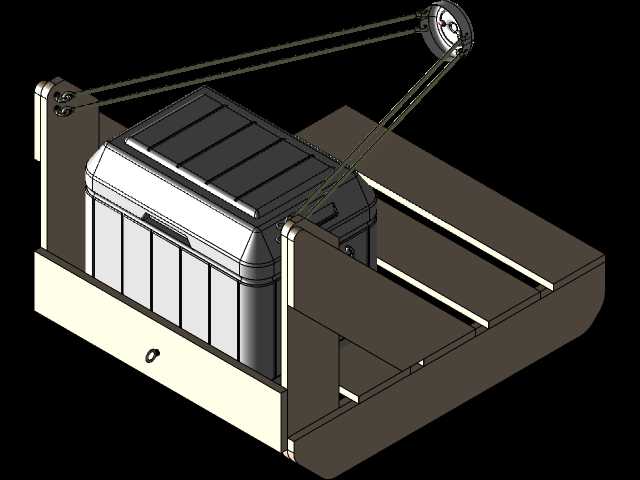

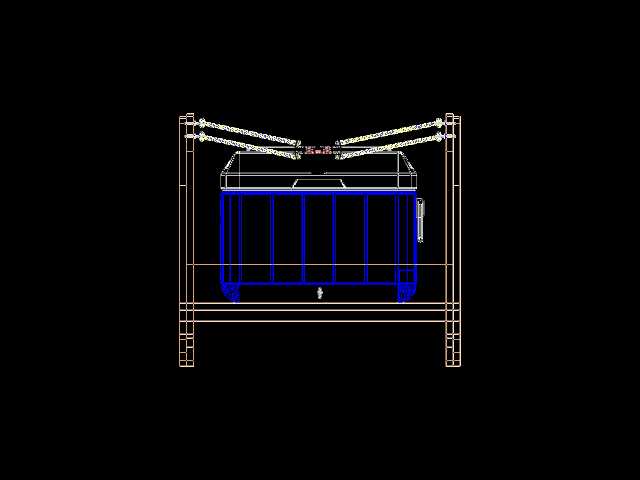

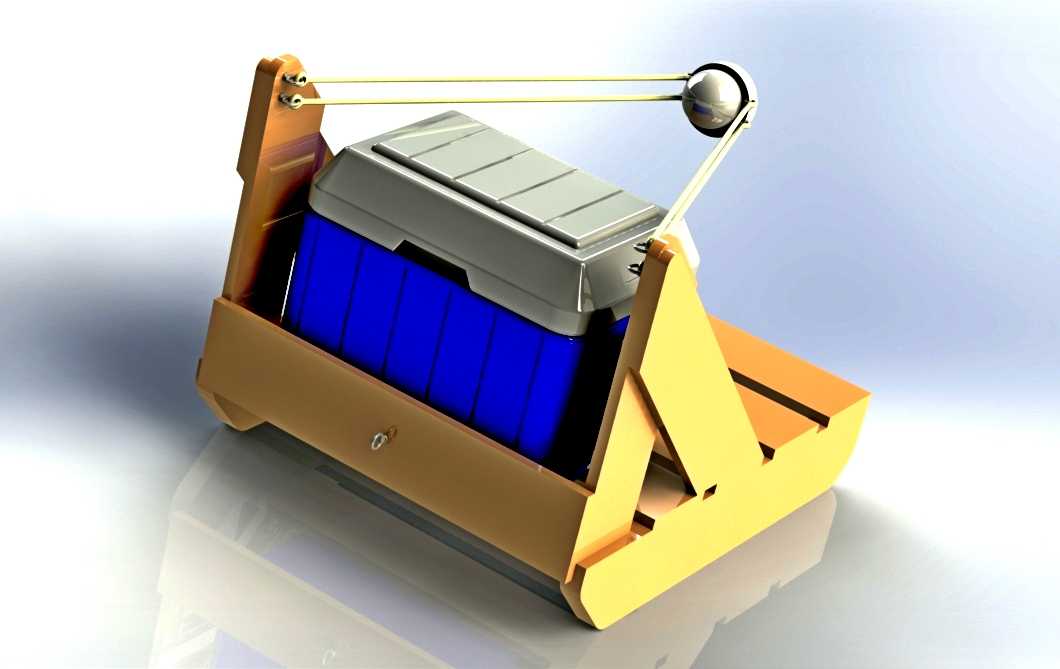

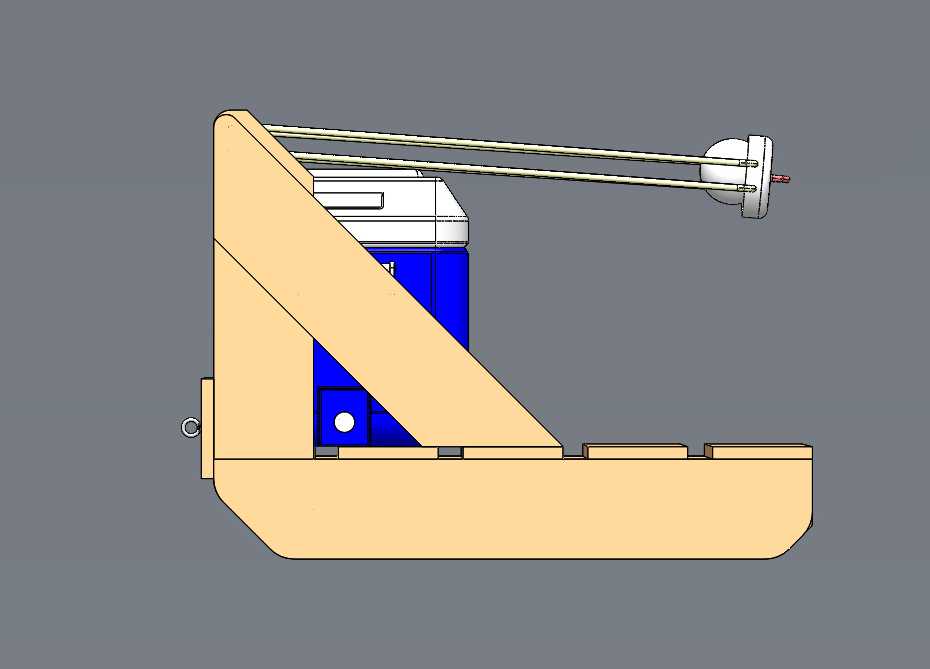

该装置主要面向雪地户外作业、短途休闲出行场景设计，可在积雪厚度较大、常规轮式载具无法通行的区域，承担小型物资转运与低温饮品存储的功能，适配单人雪地拖拽行进的使用需求，无需额外动力源，依靠人力即可完成移动与操作。装置底部采用雪橇式滑行结构，滑行面做了低摩擦圆角处理，边缘设置15度向上翻边，可避免行进过程中积雪卡滞在滑行面与支架的衔接缝隙，在压实积雪路面拖拽时，滑行阻力控制在常规手拉行李箱的阻力区间内，松软积雪区域也不会出现底部沉陷卡滞的问题。主体存储舱采用分层式结构，下层为密封保温腔，腔体内壁预留20mm厚度的保温层安装位，可放置常规规格的冰袋实现低温存储，能够容纳6-8罐标准罐装饮品，密封边采用嵌入式压合结构，可避免行进过程中积雪融化的水渗入舱内，也能减少舱内冷量流失，常温环境下可维持4小时以上的低温存储效果；上层为带防滑棱的硬质盖板，盖板闭合后可作为临时置物平台，放置手套、小型工具等随手取用的物品，盖板与舱体采用侧置卡扣连接，开合操作无需额外工具，戴防寒手套也可顺利完成解锁与锁止。装置侧部集成的抛投机构采用双摆臂结构，摆臂通过销轴与侧支架连接，销轴位置设置了润滑衬套，可减少低温环境下的转动卡滞，摆臂末端设置弹性绳索挂载位，绳索采用高弹性耐低温材质，在零下20摄氏度环境下仍能保持足够的弹性余量，不会出现脆断问题。抛投机构的触发位置设置在支架侧部的低位区域，操作时无需大幅度抬手，单手握持即可完成触发，可将挂载的小型物件抛投至5-8米的距离，适合在雪地行进时，向前方队友传递小型物品，无需人员长距离移动。整体框架采用拼接式结构，侧支架为三角形受力结构，可承受15kg以内的竖向载荷，支架与底部雪橇板采用螺栓连接，所有连接螺栓均采用防松设计，避免雪地颠簸导致连接件松动。装置的整体宽度控制在350mm以内，长度不超过500mm，拖拽时的牵引绳挂载点设置在雪橇板前端的居中位置，牵引高度距离滑行面200mm，适配成年人正常行走时的手部拖拽高度，行进过程中不会出现装置侧翻或者拖拽卡绊腿部的问题。存储舱的边角全部做了R20以上的圆角处理，避免尖锐边角在户外使用时刮蹭衣物或者造成磕碰损伤，侧支架的镂空结构既可以减轻整体重量，也能在行进过程中让积雪从镂空位置漏出，不会在支架上堆积增加额外负重。弹性绳索的固定端设置了可调节锁扣，可根据抛投距离的需求调整绳索的预拉伸长度，调整范围在100mm-300mm之间，调整完成后锁扣可自动锁止，不会在抛投过程中出现滑脱。保温舱的底部设置了排水孔，日常使用后融化的积水可从排水孔直接排出，无需翻转整个装置倾倒积水，排水孔配备密封堵头，保温存储时将堵头压入即可实现密封，不会出现漏冷或者渗水的问题。装置整体重量控制在3kg以内，空载状态下单人可轻松拎取移动，放置在车辆后备箱时也不会占用过多储物空间，适配冬季户外露营、雪地徒步、冰面作业等多种场景的使用需求，结构件全部采用耐低温材质，长期在低温环境下使用不会出现结构脆化、强度下降的问题。
