高尔夫球杆轴规测量工装结构设计

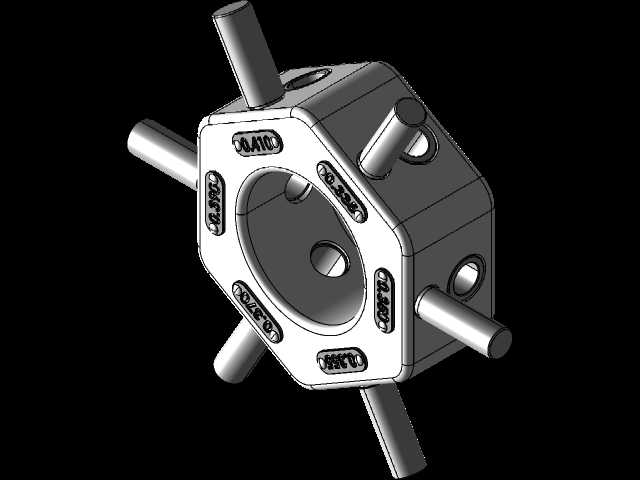

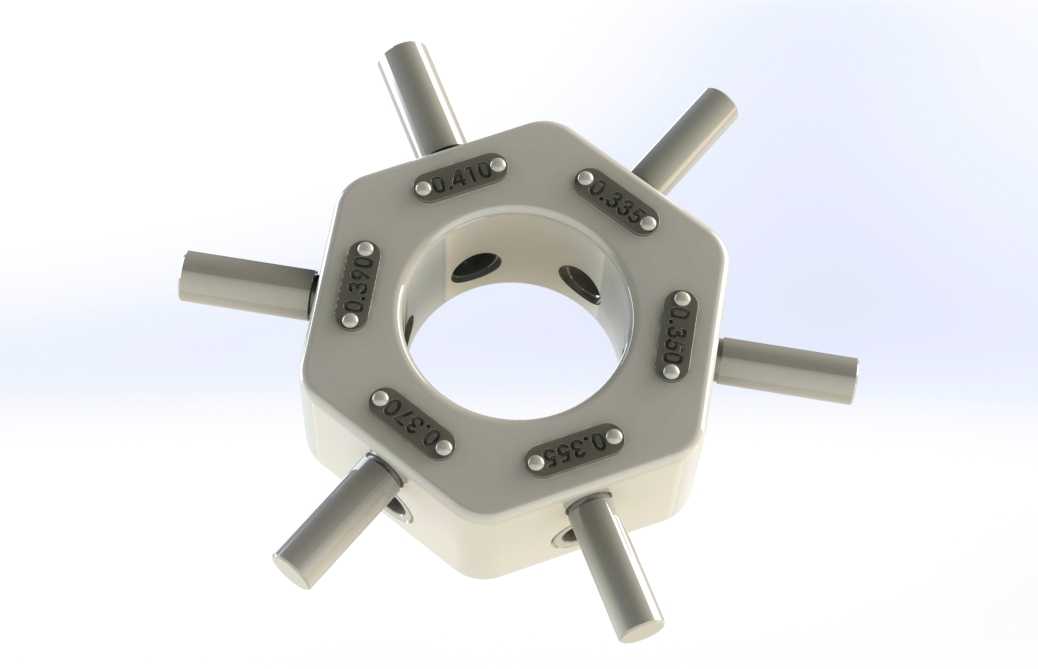

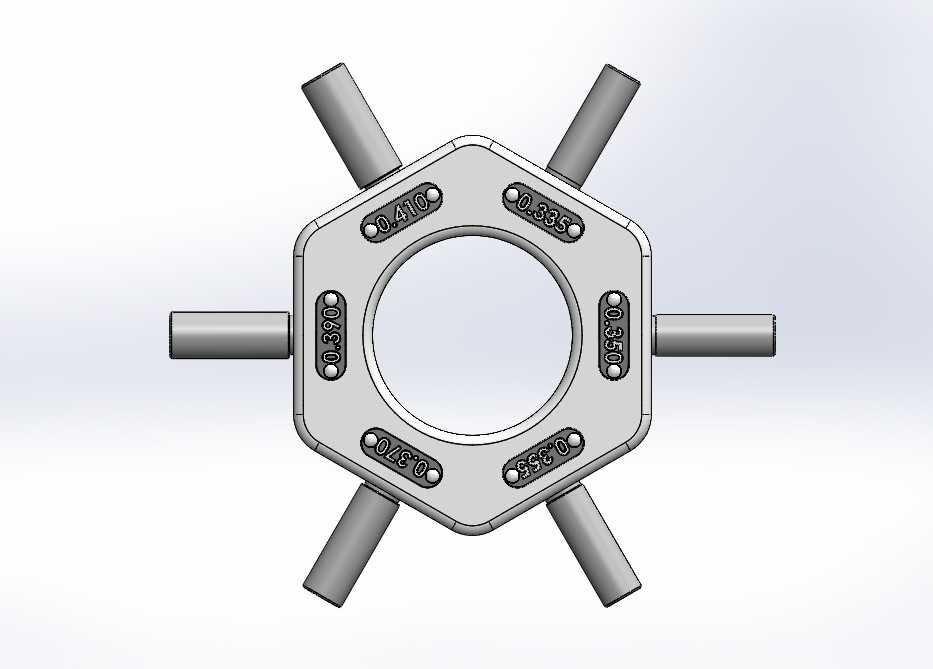

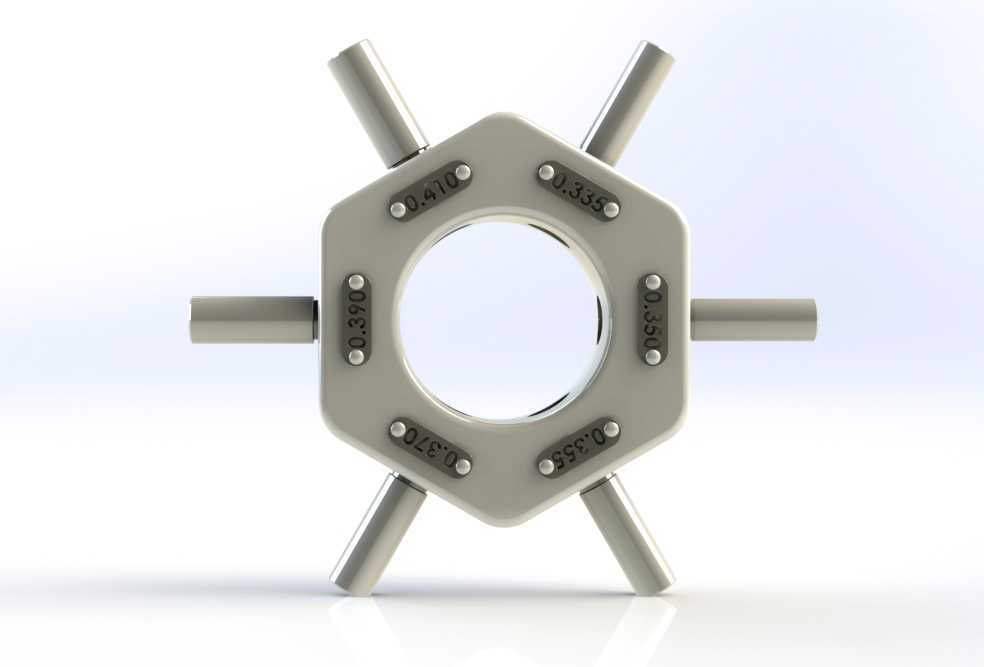

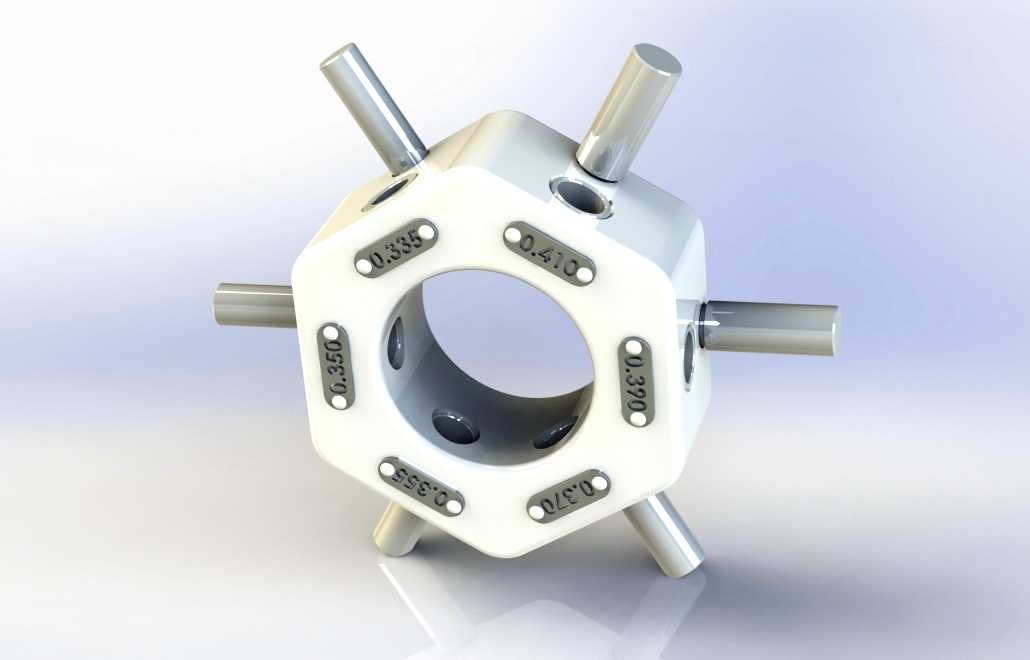

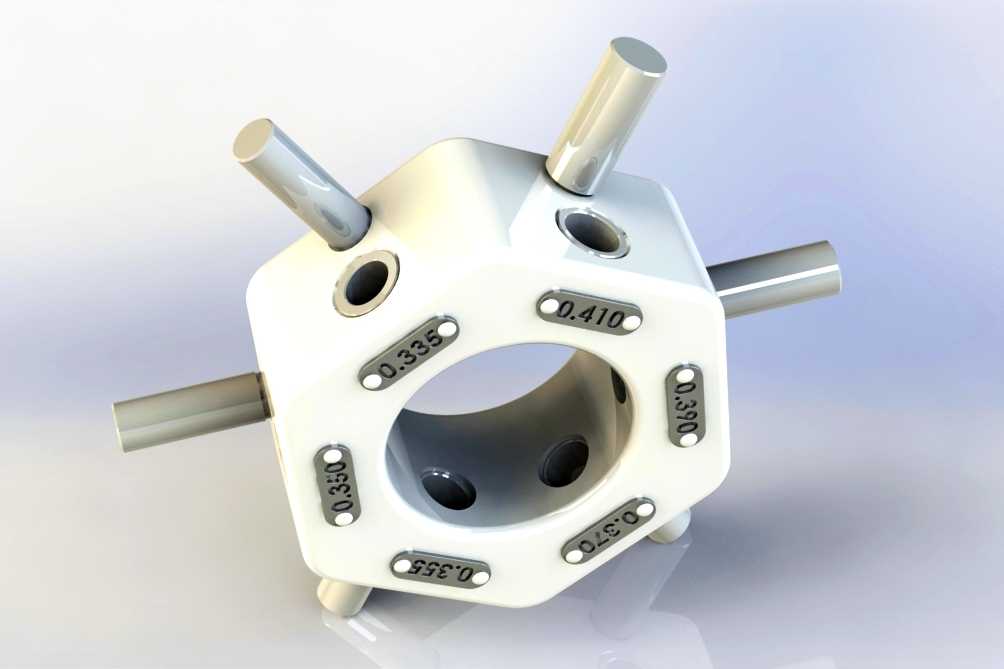

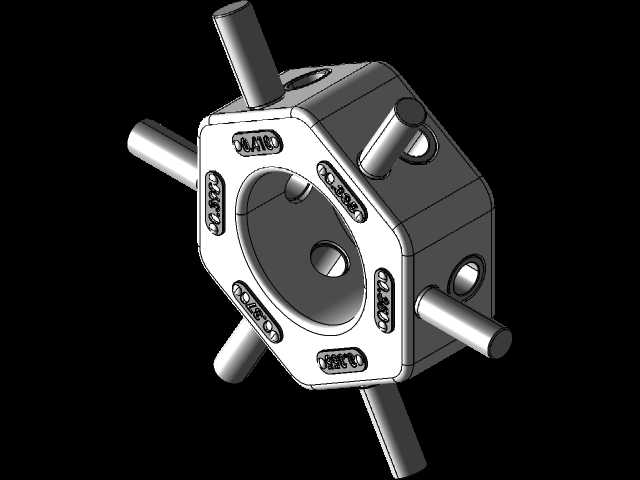

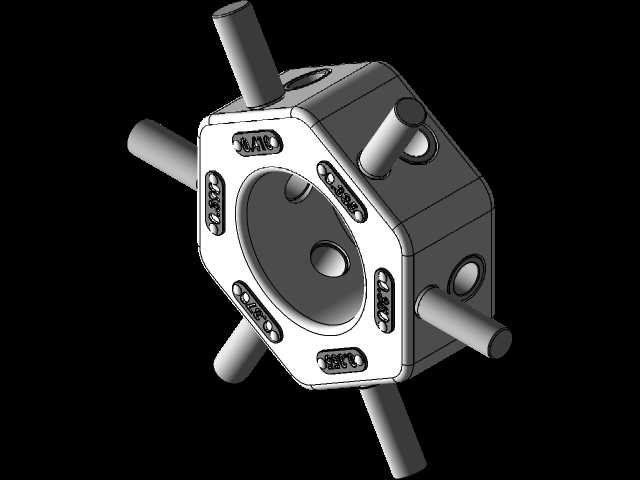

　　在高尔夫球具的生产装配与售后调校环节，球杆轴规是一线装配技师、工坊维修人员手边不可或缺的专用测量检具，它的存在直接替代了传统卡尺、千分尺多点反复测量的繁琐流程，能在球杆组装的单工序内完成多项关键尺寸的快速校验，避免因尺寸匹配偏差导致的杆头松动、杆身弯折甚至击球过程中杆头飞出的安全隐患。这款轴规采用正六棱柱式的主体支架结构，中心设置直径1.680英寸的基准通孔，这个尺寸是行业通用的高尔夫球杆安装基准孔径，主要用于校验球杆插入端的外径同轴度，同时也能适配不同规格的衬套压装定位，确保杆身与杆头连接段的配合公差控制在合理区间内。主体六个侧面分别镶嵌了不同规格的测量基准块，每个基准块上标注有对应的标准尺寸值，分别对应不同规格球杆的杆身外径、

　　杆头接收孔内径、杆壁厚度的快速通止检测，不需要操作人员反复读取量具刻度，只需要将待测部位对应插入匹配的测量孔位，就能快速判断尺寸是否符合装配要求，大幅提升工坊批量组装球杆的作业效率。从结构设计逻辑来看，这款轴规没有采用传统整体式钢件加工的方案，而是选择铝合金作为主体支架的基材，表面做硬质阳极氧化处理提升耐磨性能，测量基准块采用硬化研磨工具钢单独加工后通过销钉定位、衬套压装的方式固定在铝支架上，这种分体式设计一方面降低了整体的重量，方便操作人员手持作业，另一方面当某一个规格的测量块出现磨损超差时，只需要单独更换对应的测量块即可，不需要整体报废检具，大幅降低了长期使用的维护成本。六个测量工位沿六棱柱周向均匀分布，相邻工位夹角为60度，

　　每个测量孔的轴线都与中心基准孔的轴线垂直相交，这种布局能让操作人员在手持检具时，只需要转动手腕就能切换不同的测量规格，不需要反复放下检具更换测量头，适配装配工位连续作业的操作习惯。伸出主体的六根定位销柱一方面作为手持操作的防滑握持位，另一方面也能在检具闲置时作为支撑脚，让测量面不直接接触工作台面，避免测量基准面被工作台面的铁屑、杂物刮花磨损，影响测量精度。从安装边界与使用场景来看，这款轴规属于手持便携式检具，不需要固定安装在工作台面上，整体外廓尺寸适配成年人单手握持的操作范围，不管是在量产球杆的装配流水线工位，还是在高尔夫工坊的定制调校、球杆维修场景下都能直接使用。在实际使用过程中，

　　操作人员可以先通过中心孔校验杆身连接段的整体同轴度，再依次通过侧面不同规格的测量孔校验杆身不同位置的外径尺寸、杆头接收孔的内径尺寸，同时也能通过对应规格的测量槽快速判断杆壁厚度是否符合标准，整个测量过程不需要复杂的调零操作，新入职的装配人员经过简单培训就能快速上手，避免了传统通用量具对操作人员读数能力的高要求。在结构细节处理上，所有测量孔的入口端都做了微小的倒角导向处理，避免待测杆身插入时刮伤杆身表面的涂层或碳纤维层，测量块与铝支架的配合面采用过盈配合加销钉定位的双重固定方式，长期使用过程中不会出现测量块移位导致的测量偏差，每个测量块上的尺寸标识采用激光蚀刻工艺，长期摩擦使用也不会出现标识磨损模糊的问题。不同于通用的外径千分尺或者内径量表，这款专用轴规的所有测量尺寸都是针对高尔夫球杆装配的常用公差带做的定制化设计，通端与止端的公差严格匹配高尔夫球具行业的装配标准，不需要操作人员做公差换算，直接通过通止判断就能确认零件是否可以进入装配工序，从根源上避免了人工读数、换算带来的人为误差。在球杆维修场景中，这款轴规还可以用来判断旧杆身的磨损量、杆头接收孔的变形量，帮助维修人员快速判断配件是否可以重复利用，还是需要更换新的配件，减少不必要的配件浪费。
