铣床用带稀土磁铁基准定位指示构件

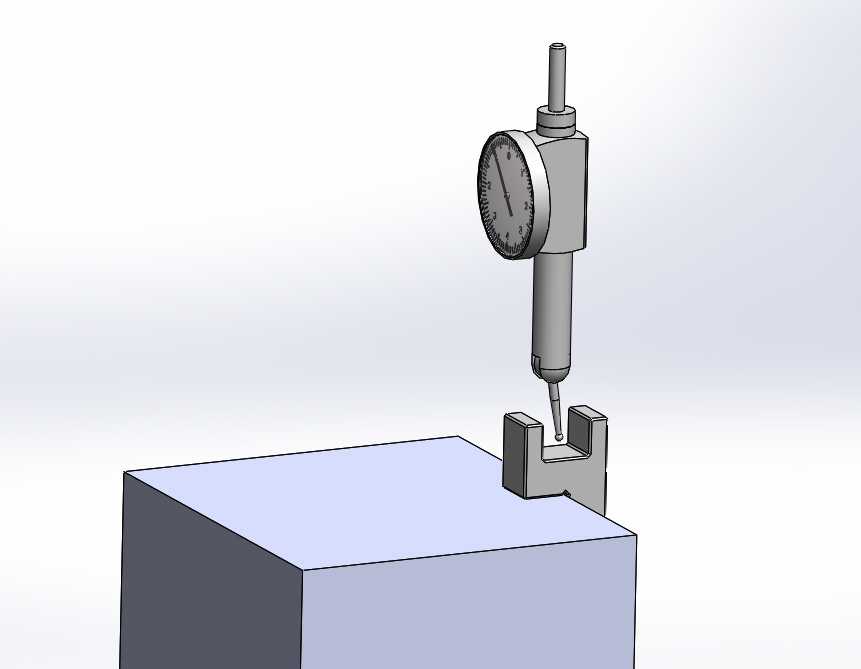

在常规立式铣床的工件装夹找正环节，很多一线操作师傅都会遇到千分表表座吸附不稳、找正基准时表架晃动的问题，尤其是在加工小型异形钢件、需要频繁挪动找正位置的工况下，普通杠杆表座的磁吸力不足、占位过大的缺陷会被放大，而这款带双稀土磁铁的指示构件，正是针对这类机加工场景的实际痛点做的结构优化。从实际使用逻辑来看，这个构件不需要额外的螺栓压紧固定，依靠两块嵌装在本体内部的稀土永磁块，就能牢靠吸附在机床金属工作台、主轴套筒或者工件的平整金属面上，和装在铣床主轴上的千分表配合使用时，能快速完成工件侧边基准的对位，省去了反复挪动表架、拧紧锁紧螺母的冗余步骤，找正效率比普通表座提升近四成。

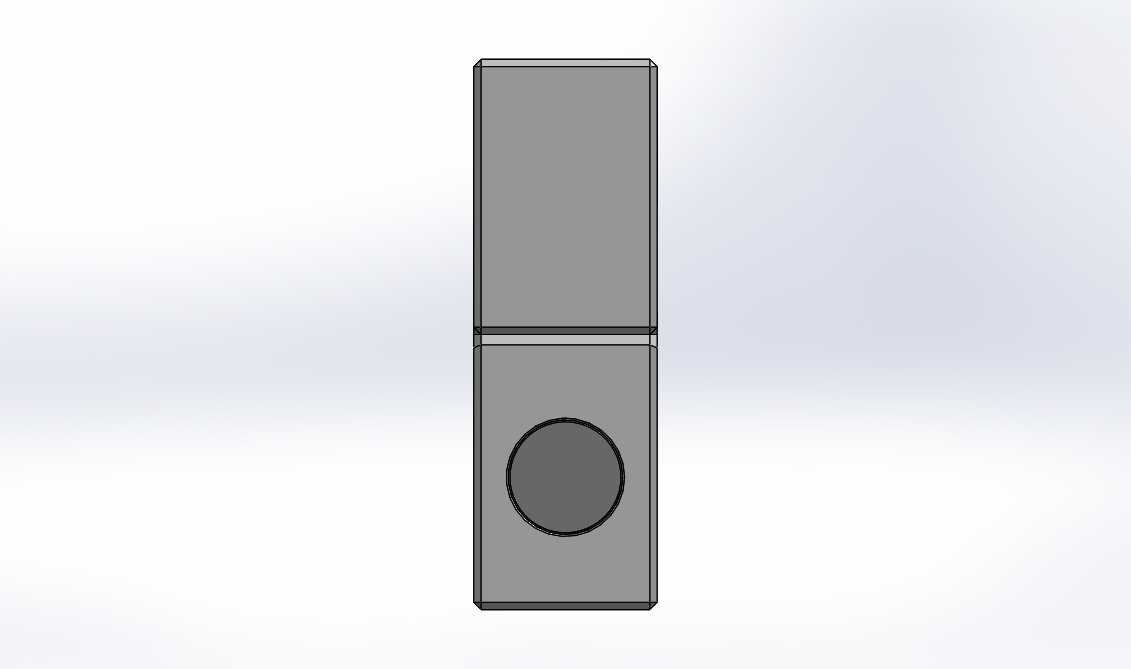

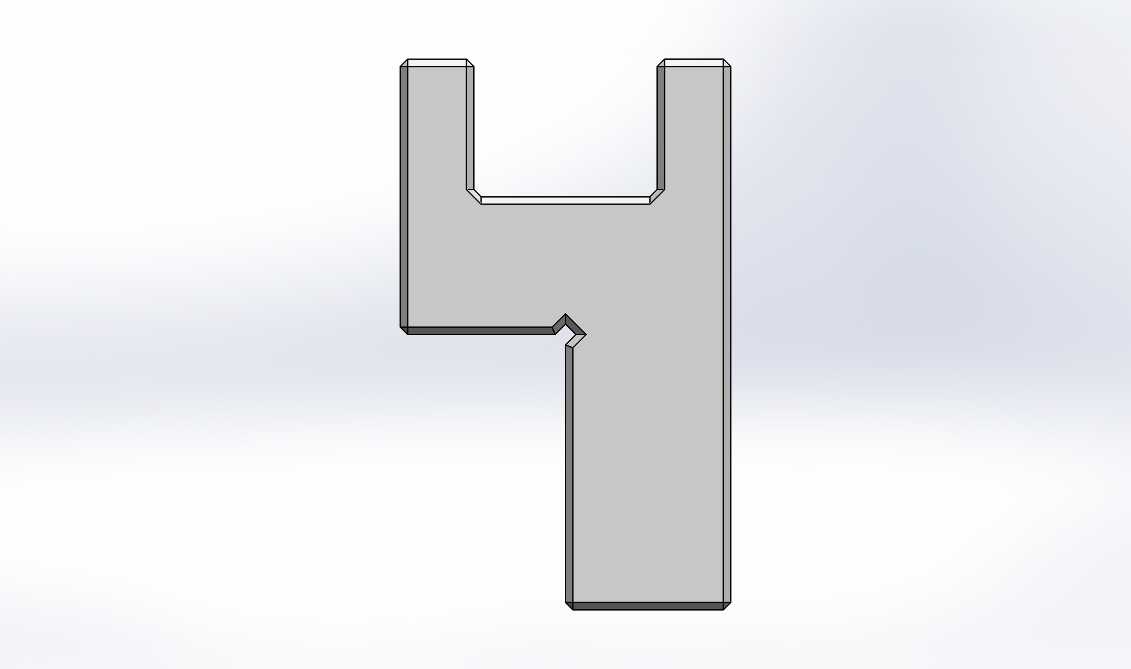

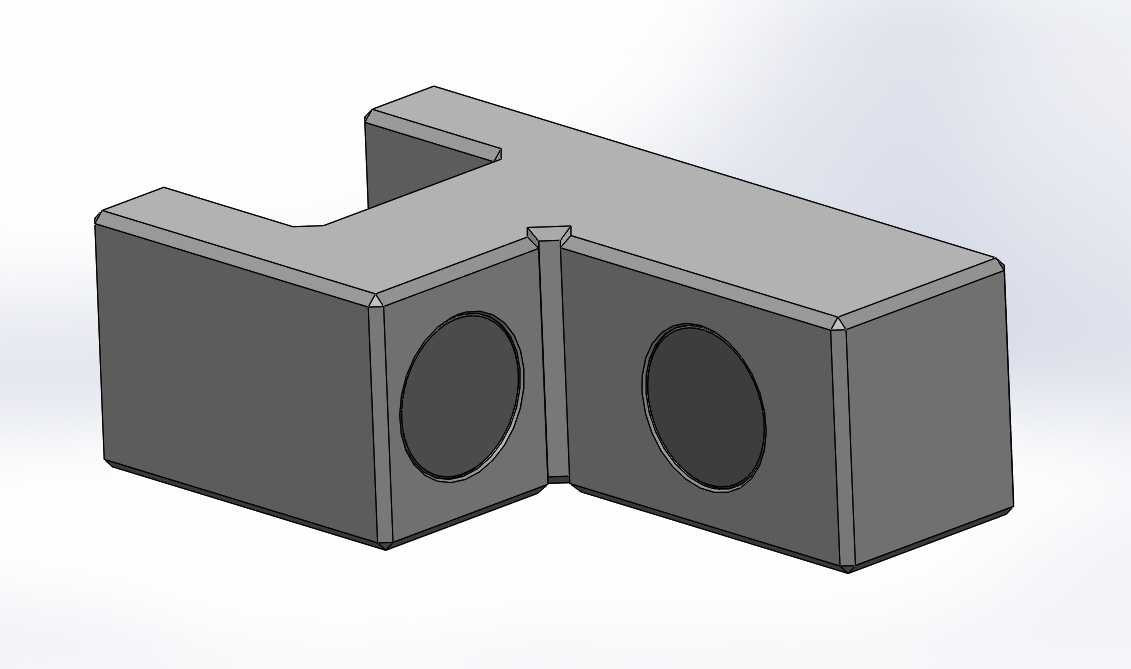

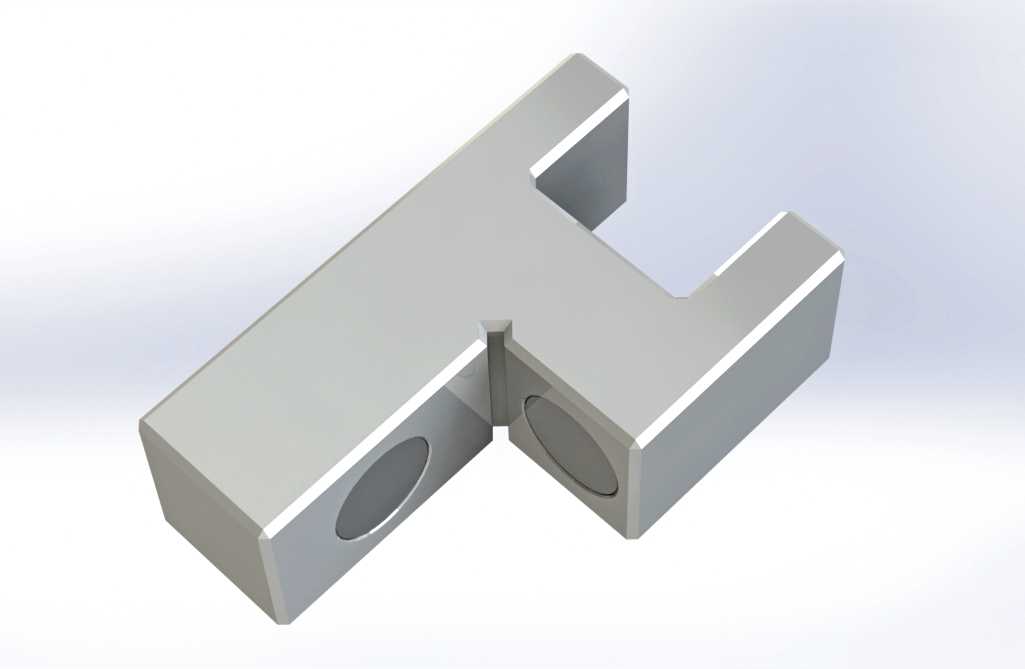

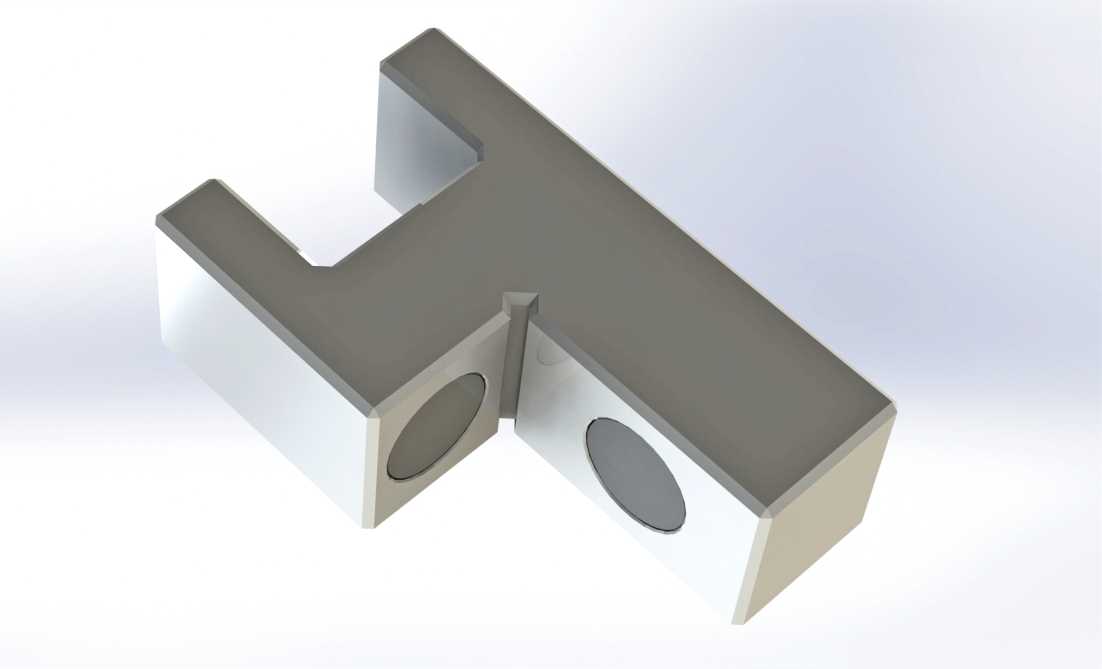

从结构设计思路上看，本体采用了类F型的块状构型，没有多余的外伸悬臂结构，整体刚性远优于带铰接臂的普通磁性表座，避免了表架悬臂过长带来的测量形变误差。两块磁铁分别嵌装在两个垂直的安装端面内，银焊封边的工艺既保证了磁块不会因为机床振动、磕碰出现松脱，也让磁块的吸附端面和本体安装面保持齐平，不会因为磁块突出导致吸附时出现倾斜，影响找正精度。本体上的两个圆形沉孔是磁块的安装位，加工时需要严格保证孔位的同轴度和端面垂直度，确保磁块装入后吸附面和本体基准面的平面度误差控制在0.02mm以内，避免吸附时出现间隙导致整体歪斜。

从安装边界和尺寸适配性来看，这个构件的整体轮廓做了倒角处理，没有尖锐的棱角，不会在挪动时刮伤工作台面或者工件表面，整体厚度控制在适配普通铣床主轴周边操作空间的范围，不会因为体积过大干涉主轴的上下进给动作，也不会在工作台移动时和虎钳、压板等装夹部件发生碰撞。两个磁块的吸附力经过匹配设计，既能够保证吸附后承受千分表接触力时不发生滑移，又不会因为磁力过大导致挪动时需要费力撬动，避免蛮力拆卸时碰伤千分表测头。在实际加工场景中，除了配合主轴千分表找正工件基准边缘，这个构件还可以吸附在工件侧面作为临时定位挡块，在批量加工小型零件时，配合工作台的行程限位，快速完成工件的初定位，减少每次装夹的找正时间。

从加工工艺性来看，这个构件的本体采用普通中碳钢加工即可，不需要复杂的曲面铣削工序，常规的铣床、磨床就能完成所有外形加工，磁块的安装孔采用铰孔加工保证尺寸精度，银焊工序只需要封固磁块周边的缝隙，不需要满焊，避免高温导致稀土磁铁退磁。整体结构没有易损的活动部件，日常使用只需要注意保持吸附端面的清洁，避免铁屑、切削液残留影响吸附平整度，使用寿命远高于带活动关节的磁性表座。在做三维建模的时候，需要重点关注两个磁块安装孔的位置度要求，以及本体两个垂直吸附面的垂直度公差，因为这两个参数直接决定了实际使用时的找正精度，如果两个面的垂直度超差，吸附在垂直面上时就会出现倾斜，导致千分表的测量数据出现偏差，直接影响工件的加工精度。另外，建模时要预留银焊的工艺间隙，不能把磁块和安装孔做成完全零配合，否则装入磁块后没有焊料填充的空间，容易出现磁块固定不牢的问题。
