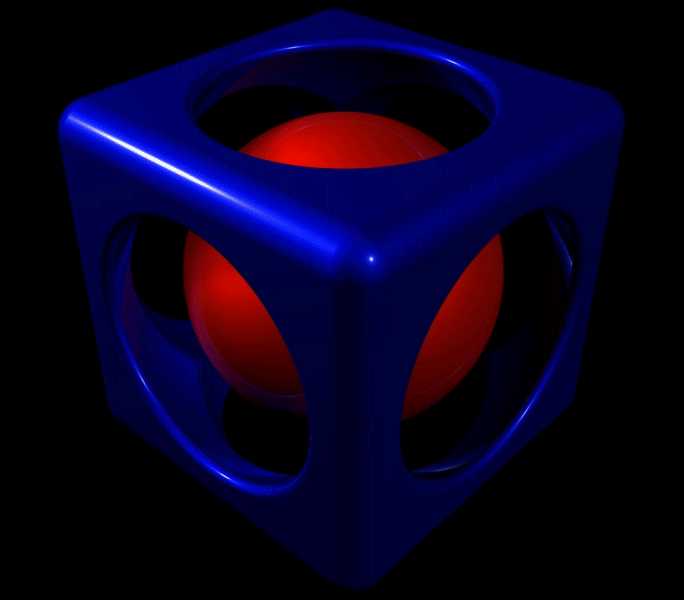

镂空立方体内置滚动球体创意结构

这类带内置活动球体的镂空立方体结构，常出现在机械原理演示教具、工业产品外观验证样件、创意机械摆件的开发环节中，不少做非标设备外观装饰件、工业文创产品的结构工程师，会参考这类结构的运动逻辑做衍生设计。从实际应用场景来看，它既可以作为机械基础教学中讲解空间约束、运动副配合的演示载体，帮助刚接触机械结构的从业者直观理解封闭空间内活动构件的自由度限制逻辑，也能作为高端工业设备的装饰性内嵌构件，搭配在设备操作面板旁、设备端盖位置，通过内部球体的随设备振动产生的无规则滚动，直观反馈设备的运行振动状态，不需要额外加装传感元件就能让运维人员快速判断设备运行的平稳性。

从设计思路上拆解，这个结构的核心难点在于立方体六个面的镂空开孔尺寸匹配，以及内部球体的直径与立方体内腔尺寸的公差配合。首先要确定立方体的外形基准，常规用于教学演示的版本外形边长多控制在80-120mm区间，方便手持观察，若是用于设备装饰的版本，边长则根据安装位置的预留空间调整，最小可做到20mm嵌入设备缝隙，最大可做到300mm作为独立展示摆件。六个面的开孔采用正圆形同轴设计，每一组相对面的开孔圆心严格对齐立方体对应面的形心，开孔直径要比内部球体直径小2-3mm，这个尺寸差是保证球体不会从开孔脱出的核心边界，同时还要保证开孔边缘做R1.5-R2的圆角过渡，避免球体滚动过程中与开孔锐边产生卡滞，长期运动下也不会刮伤球体表面。

内部球体的设计要重点考虑材质匹配，如果是用于教学演示的轻量化版本，球体可采用POM材质加工，表面粗糙度控制在Ra1.6以下，降低滚动时的摩擦阻力，立方体框架则采用6061铝合金阳极氧化处理，兼顾结构强度和外观质感；如果是用于设备振动监测的版本，球体可采用304不锈钢材质，依靠自身重量提升振动反馈的灵敏度，立方体框架则采用与设备外壳同材质的工程塑料或金属材质，保证安装后与设备本体的振动频率一致。在安装边界上，这个结构作为独立构件使用时，立方体的外表面不需要额外做安装孔位，直接依靠过盈配合或者胶粘固定在预设的安装槽内即可，安装槽的深度要比立方体边长小0.5-1mm，让立方体的一个端面略微高出安装面，避免安装后遮挡开孔影响球体的可视效果。

从功能特性来看，这个结构不需要额外的动力输入，依靠外部的振动或者手动晃动就能让内部球体在立方体内腔做无规则滚动，六个面的镂空设计可以让观察者从任意角度看到球体的运动状态，不存在视觉盲区。在建模过程中要重点校验球体与立方体内壁的间隙，单边间隙控制在0.8-1.2mm最为合适，间隙过小会导致球体滚动卡滞，间隙过大则会让球体在运动过程中产生过大的撞击噪音，影响使用体验。另外立方体的棱边也要做R3-R5的圆角处理，既提升外观的精致度，也避免锐边造成安装或使用过程中的划伤风险。不少工程师在做这类结构的衍生设计时，还会在立方体内部增加导流槽或者限位凸点，让球体的运动轨迹按照预设的路径移动，拓展出更多的演示功能，比如做成轨迹演示教具、趣味互动装置的核心构件。
