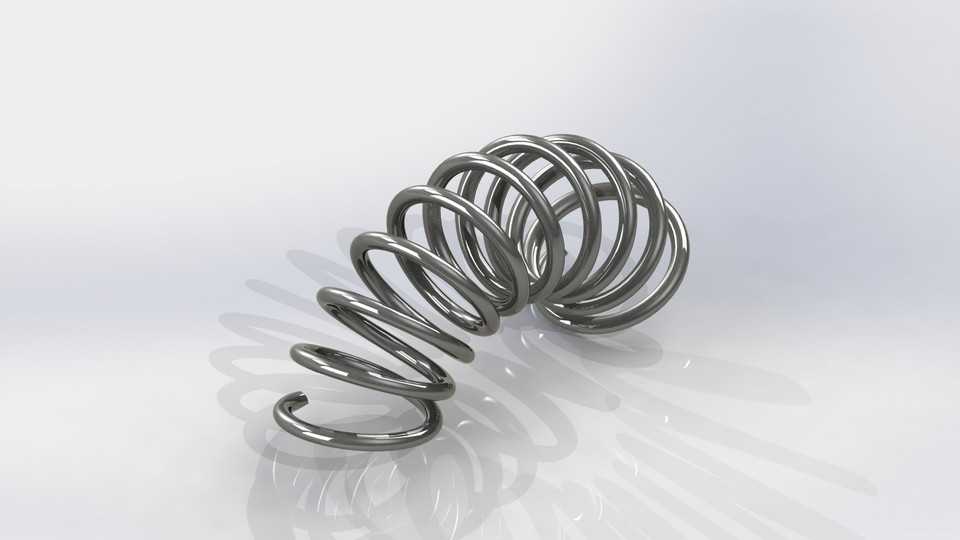

SolidWorks弯曲弹簧建模设计方案

在各类工业设备的弹性缓冲、复位储能结构中，弯曲形态的压缩弹簧是应用频次极高的通用五金构件，这类弹簧不同于常规直筒螺旋弹簧，其轴线呈空间弯曲形态，能够适配安装空间受限、施力方向随结构轨迹变化的装配场景，常见于汽车座椅调节机构、小型家电翻盖复位结构、工业夹具的自适应压紧模块、精密仪器的减震连接部位，能够在有限的安装边界内提供稳定的轴向与径向复合弹力，抵消设备运行过程中的振动冲击，或是为活动构件提供可靠的复位驱动力。

从实际工程应用的需求出发，这类弯曲弹簧的设计首先要匹配安装位的空间边界，建模过程中需要先确定弹簧的中心引导曲线，这条曲线并非随意绘制的空间样条，而是要严格贴合装配腔体内的避让轮廓，确保弹簧在压缩至极限行程时，所有簧圈都不会与周边的壳体、传动构件发生干涉，同时要保证弹簧两端的支撑圈端面与安装基座的贴合面完全平行，避免装配后出现偏载，导致弹簧受力不均引发早期断裂。建模时需要先梳理弹簧的受力工况：如果是用于静态定位的压紧弹簧，需要重点保证自由状态下的弯曲弧度与安装空间的匹配度，簧圈节距可以采用等距设计，保证弹力输出线性；如果是用于高频往复运动的复位弹簧，则需要在弯曲拐点位置适当调整节距，避免应力集中在曲率最大的簧圈位置，延长弹簧的疲劳使用寿命。

在建模逻辑上，首先要根据安装位的固定点位置确定弹簧两端的支撑圈尺寸，支撑圈通常采用1到1.5圈的并紧结构，端面磨平处理，保证装配后的支撑稳定性，之后根据两个安装点之间的空间轨迹绘制中心路径，路径的曲率半径不能过小，否则卷制过程中簧圈内侧会出现材料褶皱，外侧则会因为拉伸过度出现强度不足的问题，常规弹簧钢材料的弯曲弹簧，其中心路径的最小曲率半径需要大于弹簧中径的1.5倍，才能满足批量卷制的工艺要求。完成中心路径后，需要在路径的法向平面上绘制簧丝的截面轮廓，截面直径根据所需的弹力大小计算确定，同时要校核簧丝在最大压缩量下的切应力，确保数值在材料的许用应力范围内，避免出现塑性变形。

这类弹簧的外形尺寸没有统一的固定规格，完全依托具体设备的安装空间定制，建模过程中需要预留足够的安装间隙：弹簧外径与安装腔内壁的单边间隙需要保持在簧丝直径的0.2倍以上，避免弹簧压缩过程中因为外径膨胀与腔壁发生摩擦，导致弹力损耗或是簧圈磨损；弹簧两端的支撑圈长度需要匹配安装座的定位槽深度，通常定位槽的深度要大于支撑圈直径的三分之一，防止弹簧在受侧向力时从安装位脱出。对于需要做有限元分析的工况，建模时要保证簧丝与中心路径的垂直关系，避免出现扫描特征的扭曲，否则网格划分后会出现应力计算失真的问题，无法准确评估弹簧在不同压缩行程下的应力分布情况，也就无法预判弹簧的疲劳失效位置。

从实际装配的角度考虑，弯曲弹簧的两端支撑圈角度需要与安装基座的固定结构匹配，部分场景下需要在支撑圈末端做折角处理，卡入基座的定位孔中，防止弹簧在工作过程中出现转动移位，建模时需要将折角的过渡圆角做圆滑处理，避免折角位置出现应力集中，在反复受力过程中从折角处断裂。同时要注意，弹簧的弯曲弧度要与工作过程中的受力方向匹配，确保弹簧受压时的变形方向沿着设计的中心路径，不会出现侧向翘曲，否则会导致设备的活动构件出现卡滞，影响整个机构的运行可靠性。
