SolidWorks扫掠法创建圆柱螺旋压缩弹簧

项目分类:通用五金配件 发布时间:2021-10-29 ID:347997
  • SolidWorks扫掠法创建圆柱螺旋压缩弹簧
  • SolidWorks扫掠法创建圆柱螺旋压缩弹簧

  这类圆柱螺旋压缩弹簧是机械结构里最常用的弹性储能元件,从日常的家电开合结构、小型工装夹具的复位机构,到工业设备里的阀门启闭缓冲、自动化产线的振动给料支撑、汽车悬架的辅助缓冲单元,几乎所有需要提供复位力、缓冲吸能、载荷补偿的结构节点都能见到它的身影。很多刚接触三维建模的工程师一开始做弹簧,第一反应是调用螺旋线作为扫描路径,再沿路径扫描圆形钢丝轮廓,但实际做大型装配体重建的时候就会发现,螺旋线特征的运算量会拖慢整个装配体的响应速度,尤其是装配体里存在数十个甚至上百个弹簧零件的时候,每一次重建的等待时间会被拉长数倍,而采用扫掠旋转的方式创建弹簧,就能在保证外形尺寸、力学性能参数完全一致的前提下,大幅降低特征运算量,提升大装配体的操作流畅度。

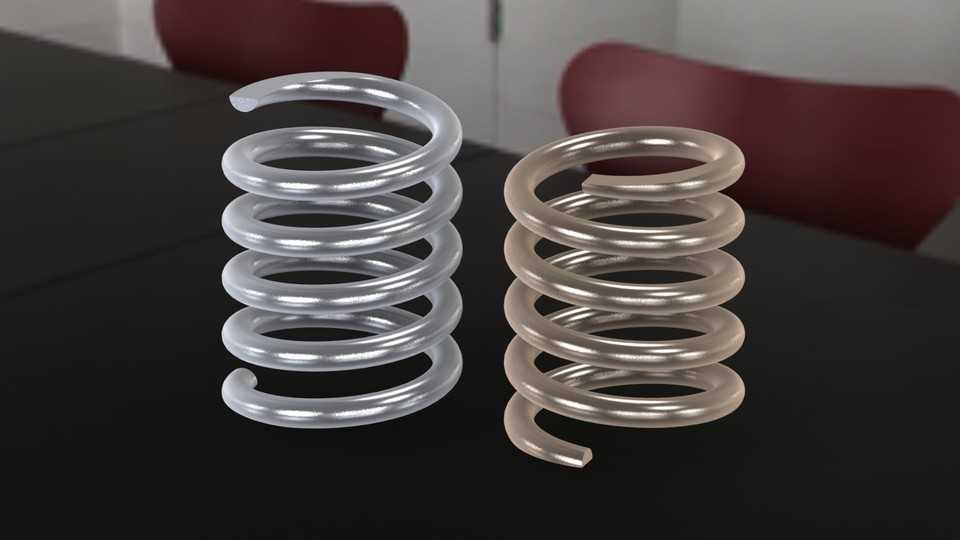

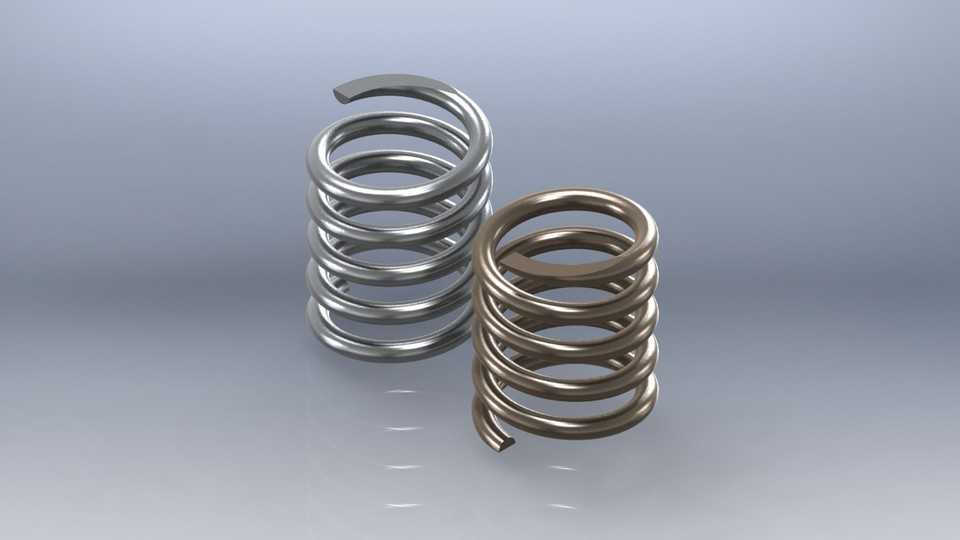

  从实际工程应用的角度看,弹簧的设计首先要卡准安装边界,本次建模的两款弹簧钢丝直径均为0.5英寸,弹簧总外径为2英寸,这个尺寸规格属于中等载荷的通用压缩弹簧范畴,适配的安装沉孔直径通常要比弹簧外径大0.1到0.2英寸,避免弹簧压缩过程中出现外圈剐蹭孔壁的问题,对应的安装芯轴直径要比弹簧内径小0.08到0.15英寸,防止弹簧伸缩时和芯轴卡滞。弹簧的两端都做了并圈磨平处理,这是压缩弹簧的常规工艺要求,磨平后的支撑圈可以保证弹簧受压时端面和安装座完全贴合,不会出现偏载导致的弹簧侧弯、早期疲劳断裂问题。

  建模的时候采用扫掠旋转思路,本质是把弹簧的螺旋升角转化为旋转特征的轴向进给参数,不需要单独生成螺旋线特征,整个弹簧作为一个单一的扫掠特征存在,特征树更简洁,修改参数的时候也更方便——只需要调整旋转圈数、轴向进给距离、钢丝截面直径三个核心参数,就能快速生成不同刚度、不同自由长度的弹簧变体,不需要反复调整螺旋线的定义参数。要注意的是,建模时必须保证弹簧的螺旋方向统一,常规压缩弹簧默认采用右旋,只有在特定的同轴嵌套弹簧场景下,才会采用内外圈旋向相反的设计,避免弹簧受压时圈与圈之间互相嵌卡。

  在实际设备选型应用里,这类弹簧的核心功能是靠弹性变形吸收冲击能量、储存变形能提供复位作用力,比如在冲压模具的卸料结构里,弹簧套在卸料螺栓上,开模时提供弹力把箍在凸模上的料边推下来;在单向阀结构里,弹簧提供预紧力把阀芯压在阀座上,只有当介质压力超过弹簧预紧力的时候阀门才会开启;在小型振动设备里,弹簧作为支撑弹性元件,配合振动电机让料槽产生定向振动实现物料输送。设计这类弹簧的时候,除了外形安装尺寸要匹配安装空间,还要核算弹簧的刚度、极限压缩量,确保弹簧在工作行程内的应力在材料许用应力范围内,避免出现压并圈、永久变形的失效问题。

  很多工程师在装配体里做弹簧模拟的时候,还会配合配置功能,把弹簧设置成自由状态、预压状态、最大工作压缩状态几个不同配置,在装配体的不同位置调用对应配置,既可以直观展示弹簧的工作变形状态,也不会因为弹簧的柔性变形模拟拖慢装配体运行速度。采用扫掠旋转方式建出来的弹簧,因为没有独立的螺旋线特征,在做工程图导出的时候,剖面视图的生成速度也更快,不会出现螺旋线和截面轮廓运算出错导致的剖面线乱线问题,出图效率比传统螺旋线扫描的弹簧模型更高。
