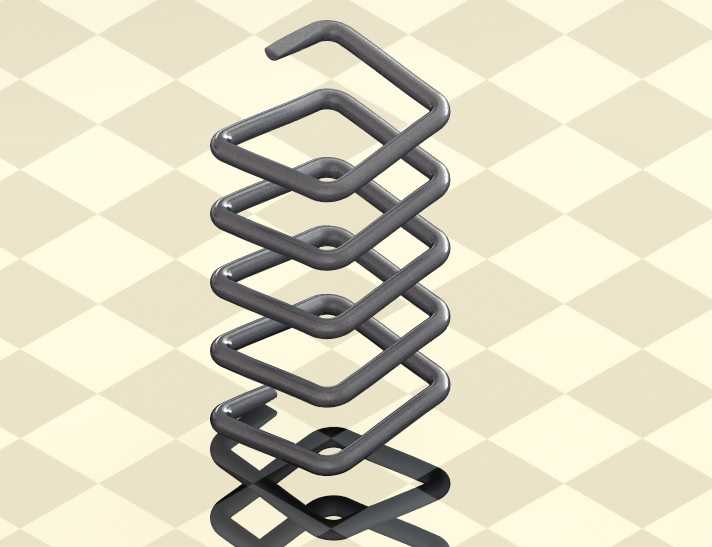

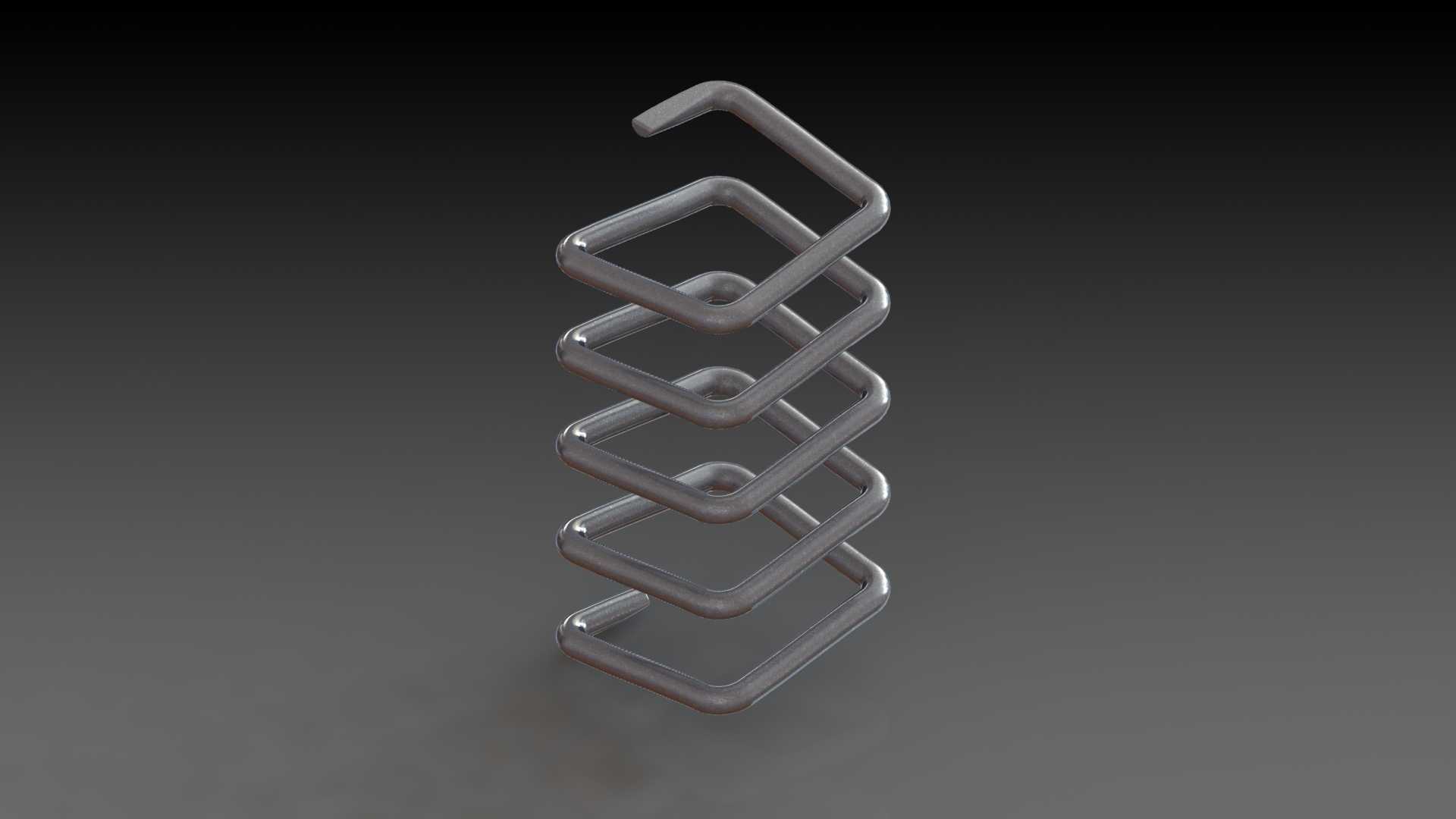

SolidWorks方形弹簧建模设计作品

方形截面弹簧在工业场景中有着区别于普通圆柱螺旋弹簧的独特应用优势，这类弹簧常被用在安装空间为矩形腔体、需要弹簧提供均匀分布弹力且不发生径向偏移的工况中，比如部分重载电气柜的锁止机构、小型冲压设备的复位组件、自动化线体的定位缓冲单元，都能见到这类方形弹簧的身影。和常规圆形截面弹簧不同，方形弹簧的簧丝截面为正方形，旋绕成型后每一圈的轮廓也呈方形，在相同安装空间内，方形截面簧丝的有效承载面积更大，能承受的极限载荷比同外径的圆丝弹簧高出15%到20%左右，同时方形的外轮廓能和矩形安装槽完全贴合，工作过程中不会出现弹簧歪斜、卡滞的问题，这也是很多窄空间复位场景优先选用这类弹簧的核心原因。

从设计思路来看，这类方形弹簧的建模核心在于螺旋路径的方形轮廓控制，以及簧丝截面沿路径的扭转角度匹配。很多新手建模时容易出现簧丝截面随螺旋路径发生意外扭转，导致最终成型的弹簧棱角错位、表面不连续的问题，实际建模过程中需要先确定弹簧的有效圈数、自由高度、方形轮廓的边长、簧丝截面的边长这几个核心参数，再通过螺旋线与方形轮廓的组合扫描路径，配合截面法向的约束控制，保证每一圈簧丝的方形棱角都沿轴向对齐，避免出现螺旋扭转的缺陷。

在实际选型应用中，方形弹簧的安装边界需要重点关注几个尺寸：首先是弹簧的外方边长，这个尺寸需要比安装槽的内孔尺寸小0.2到0.5毫米，预留出弹簧受压变形时的径向膨胀余量，避免工作过程中弹簧外壁和安装槽发生摩擦剐蹭，影响弹力输出的稳定性；其次是弹簧的内方边长，这个尺寸需要比安装位置的导向轴外径大0.3到0.6毫米，保证弹簧沿导向轴伸缩时不会出现卡滞；再者是弹簧的并圈长度，也就是弹簧被压至各圈完全贴合时的总高度，这个尺寸必须小于安装空间的最小压缩极限，避免弹簧被压并后出现过载塑性变形。

这类弹簧的功能特性决定了它的适用场景边界，它不适合用在高频往复运动的机构中，因为方形棱角处的应力集中系数比圆丝弹簧高，高频往复工况下棱角位置容易出现疲劳裂纹，更适合用在行程较短、载荷较大、复位频次中等的定位、锁止、缓冲场景。比如在工装夹具的快速夹钳复位结构中，方形弹簧能在有限的夹钳腔体空间内提供足够的复位弹力，不会因为夹钳内部的矩形空间出现弹簧晃动移位的问题；在部分小型断路器的操作机构里，方形弹簧的方形轮廓能和机构内的方形安装腔完全匹配，保证操作过程中弹力始终沿轴向输出，不会出现偏载导致的操作卡滞。

建模过程中还需要注意弹簧两端的支撑圈设计，常规应用场景下两端各需要磨平3/4圈的支撑面，支撑面的平面度需要控制在0.1毫米以内，保证弹簧安装后两端和安装基面完全贴合，受压时不会出现偏斜。如果是用在有耐腐蚀要求的场景，建模完成后还需要预留表面处理的镀层厚度，比如镀锌层的厚度通常在0.008到0.015毫米之间，建模时的外形尺寸需要扣除镀层厚度，避免表面处理后弹簧的外方尺寸超差，无法装入安装槽。另外在弹簧的端部弯钩设计上，这类带端部挂钩的方形弹簧，挂钩的弯曲半径需要大于簧丝截面边长的1.5倍，避免弯曲位置应力集中导致挂钩断裂，挂钩的角度需要和安装位置的拉拽方向完全匹配，保证工作过程中挂钩处不会承受额外的弯矩。

从实际生产适配的角度来看，这类方形弹簧的建模精度直接影响后续的绕制加工精度，建模时每一圈的螺距误差需要控制在0.05毫米以内，方形轮廓的相邻边垂直度需要控制在0.03毫米以内，否则绕制出来的弹簧会出现各圈螺距不均、轮廓歪斜的问题，装配后弹力偏差会超过设计允许的±10%范围。在做受力仿真验证时，需要重点关注方形簧丝四个棱角位置的应力值，这几个位置是整个弹簧的应力集中点，设计时需要保证这几个位置的最大应力值小于材料许用应力的70%，避免弹簧在额定载荷下出现断裂失效。
