框架式工业平板车承载车架结构设计

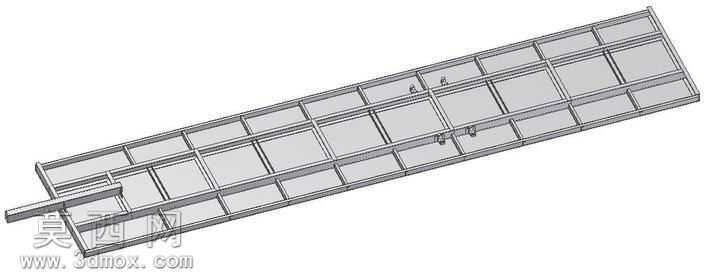

本作品为框架式工业平板车的承载车架三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械结构设计规范，对每一处型材拼接位置、连接节点都做了精准的尺寸约束与几何约束，确保模型可直接导出工程图用于生产下料。模型整体采用矩形钢管拼接的格栅式框架结构，这种结构设计在保证整体承载强度的前提下，大幅降低了车架自身重量，同时格栅式的布局能够分散承载面的局部压力，避免重载下车架出现局部凹陷变形。建模阶段对每根型材的交接处都做了贴合处理，模拟真实焊接工艺的拼接位置，预留出了后续焊接装配的工艺余量，前端突出的牵引连接结构做了加厚处理，对应位置设置了牵引销安装位，可适配标准工业牵引挂钩。材质渲染阶段，为车架主体赋予了哑光冷轧钢材质，还原金属型材的表面质感，对框架的棱边做了微小的圆角处理，避免尖锐棱角带来的安全隐患，同时也还原了实际生产中型材切割后的倒角工艺。设计思路围绕工业厂区内的重载搬运需求展开，整体长条形的框架布局适配大尺寸板材、长型管材的转运需求，格栅框架的下方预留了脚轮安装位，可根据承载吨位选择对应规格的工业脚轮进行装配，框架的横向与纵向肋板排布经过受力优化，纵向主梁采用通长型材设计，保证牵引力与承载重力的顺畅传递，横向肋板等距排布，将承载面均匀分割为多个受力单元，避免单根型材受力过载。模型完整还原了车架的所有结构细节，没有多余的冗余特征，每一处结构都对应实际的功能需求，既可以作为平板车生产设计的参考原型，也可用于物流搬运场景的仿真动画搭建，模型的参数化特征支持后续快速修改尺寸，适配不同承载吨位、不同长宽尺寸的平板车设计需求，大幅缩短同类型产品的设计周期。
