自动门蓝牙控制终端外壳结构设计

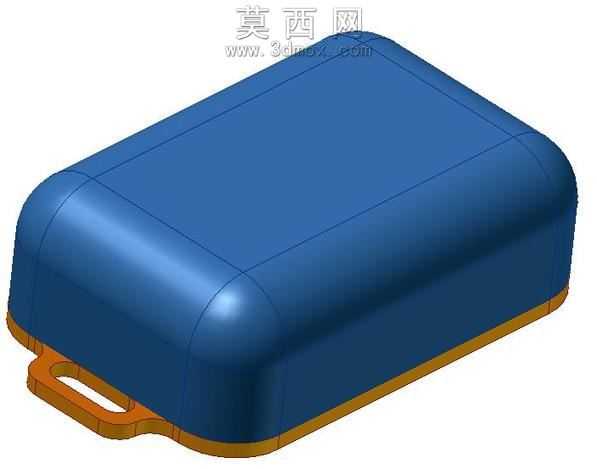

本作品为自动门配套的蓝牙控制终端外壳三维模型，整体采用方正圆角的盒式造型设计，通过三维参数化建模完成全结构搭建，建模过程中优先考量壳体的装配合理性与手持握持舒适度，将所有棱边做了大半径圆弧过渡处理，既避免了尖锐边角带来的磕碰风险，也让整体外观更具流畅的一体化质感。模型分为上下两个壳体组件，上壳为深蓝色哑光质感的主体面壳，建模时严格控制壁厚均匀性，预留了内部电路板、蓝牙模块、供电组件的安装卡位与走线空间，内壁设计有对应的卡扣限位结构与螺柱定位点位，无需额外辅助结构即可实现上下壳的精准对位装配；下壳为暖橙色的底壳结构，侧边延伸出带挂孔的一体式挂耳，挂孔做了圆角强化处理，既可以实现壁挂安装固定，也能搭配挂绳实现便携携带，适配自动门不同场景的安装使用需求。材质渲染阶段，上壳采用ABS工程塑料的哑光磨砂材质参数，还原商用门禁设备耐刮耐磨的质感表现，下壳采用同基材的橙色配色方案，通过色彩区分强化产品的识别性，同时渲染时调整了光影反射参数，让壳体曲面的过渡光影更自然，真实还原注塑件的表面质感。结构设计上充分考量了户外使用的防护需求，上下壳的合模面设计有错位止口结构，能够有效阻挡灰尘、溅水侵入壳体内部，提升终端在门里门外不同安装环境下的适应能力，挂耳与底壳采用一体化建模设计，避免了额外拼接带来的结构强度短板，能够承受日常安装、使用过程中的拉扯受力。整体建模逻辑围绕量产落地的可行性展开，所有结构参数均匹配常规注塑加工的工艺要求，拔模角度、壁厚、圆角参数都经过合理性校验，既保证了外观的简洁美观，也兼顾了内部元件容纳、装配便捷性、使用耐用性多方面的需求，可直接用于后续的结构验证、开模生产参考，适配自动门蓝牙近场控制的使用场景，为门禁控制类终端的外观结构设计提供了可落地的三维参考方案。
