公制外六角开槽头螺钉参数化三维设计

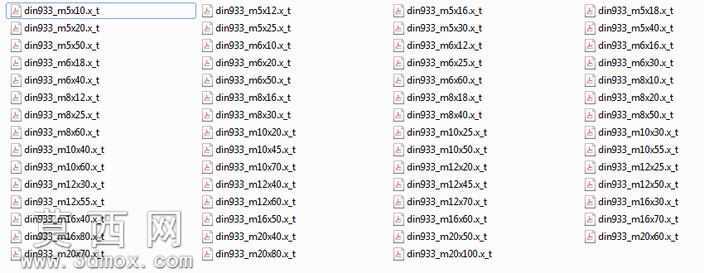

本作品为符合DIN933标准的公制外六角开槽头螺钉参数化三维模型，建模过程以工业紧固件的实际生产尺寸为核心依据，覆盖M5至M20全系列长度规格的参数适配逻辑，可通过调整参数快速生成对应规格的螺钉实体，满足不同装配场景的调用需求。建模阶段首先梳理螺钉的结构组成，将模型拆分为六角头部、开槽结构、螺杆柱体三个核心特征模块，先以草图绘制六角头部的正六边形轮廓，通过拉伸特征生成头部基础实体，再在头部顶面居中位置绘制开槽的矩形截面，采用切除拉伸特征加工出一字开槽结构，开槽的宽度、深度严格匹配对应规格螺钉的国标尺寸要求，保证与一字螺丝刀的配合精度。螺杆部分以头部底面中心为起点绘制圆柱草图，拉伸生成等直径的螺杆实体，螺杆与头部的衔接位置做微小的圆角过渡处理，还原实际五金零件生产中的倒角工艺，避免应力集中的同时更贴近真实产品的外观质感。材质渲染阶段选用碳钢镀锌的金属材质参数，调整材质的漫反射、粗糙度与金属度数值，还原五金紧固件表面的亚光金属质感，渲染时采用柔和的工作室光源，在模型下方投射软阴影，清晰呈现六角头部的棱边结构、开槽的深度轮廓以及螺杆的柱体形态，直观展现零件的结构细节。设计思路上遵循标准化、参数化的原则，将螺钉的头部对边宽度、头部厚度、开槽尺寸、螺杆直径、螺杆长度等核心尺寸设置为可驱动的参数变量，修改参数即可快速生成不同规格的同类型螺钉模型，无需重复建模操作，大幅提升机械设计过程中标准件的调用效率。模型的结构完全贴合实际紧固件的装配需求，六角头部的尺寸适配标准扳手的卡口尺寸，开槽结构适配一字螺丝刀的拧紧操作，螺杆部分可根据需求拓展外螺纹特征，适配不同的螺纹连接装配场景，可直接用于机械装配仿真、产品结构展示、五金零件教学等多个场景，模型的几何拓扑结构规整，无多余碎面与破面，可直接导入各类三维软件进行后续的装配、干涉检查、工程图导出等操作。
