精密可调磁吸夹持机械臂结构设计

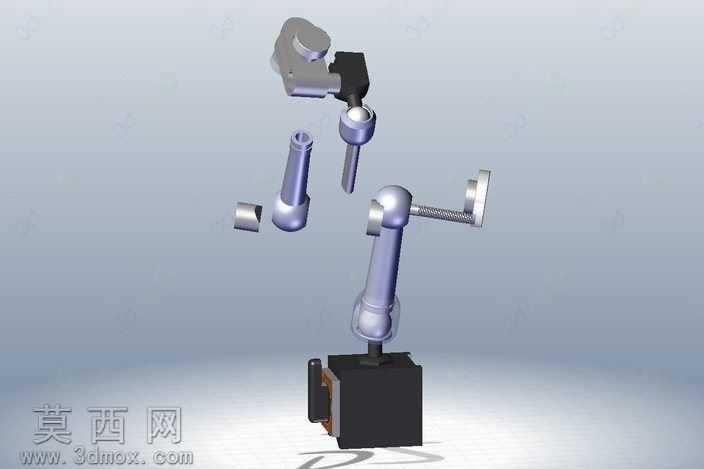

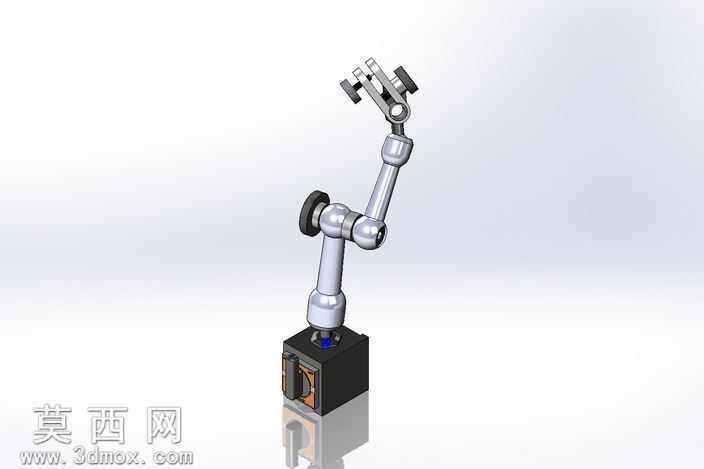

本作品为精密磁吸夹持机械臂的三维建模设计，整体采用多关节串联式臂体结构搭配底部磁吸基座与末端夹持执行端，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每一处关节的转动副、连接法兰、锁紧结构都进行了全参数化建模，确保各部件之间的装配关系完全符合实际机械加工与装配的工艺要求。建模阶段首先完成底部基座的结构搭建，基座内部集成磁吸控制模块与线路排布空间，外部设置调节旋钮与状态指示结构，表面做哑光硬质金属材质渲染，还原工业级工装的厚重质感与耐磨属性。臂体部分采用分段式多关节设计，每一段臂杆都做了等强度轻量化结构处理，关节处设置阻尼锁紧结构，可实现任意角度的悬停定位，建模时对关节处的转动间隙、密封圈槽、锁紧压块都做了精细化的特征还原，臂杆表面采用亮面金属镀铬材质渲染，搭配关节处的黑色哑光防滑旋钮，通过材质的明暗对比清晰区分不同功能的结构部件。末端执行端为精密磁铁夹结构，建模时还原了夹头的V型定位槽、磁吸块安装位、角度微调结构，可适配不同规格的小型工件夹持固定，夹头部分做了防滑纹理的细节建模，材质采用高硬度工具钢渲染，突出夹持端的耐磨与高精度属性。整体渲染采用柔和的工业影棚光源，通过多角度的光线反射凸显金属材质的质感，同时清晰展现各部分的结构层次与装配关系，设计思路围绕工业现场的灵活定位夹持需求展开，兼顾臂体的活动范围、锁紧稳定性与夹持精度，可作为工装定位、工件检测、辅助加工场景的夹持机构参考，所有结构特征都经过干涉检查，确保各关节在全行程转动过程中无结构碰撞，完全满足实际生产中的功能需求。
