能源充电用多针电连接器三维结构设计

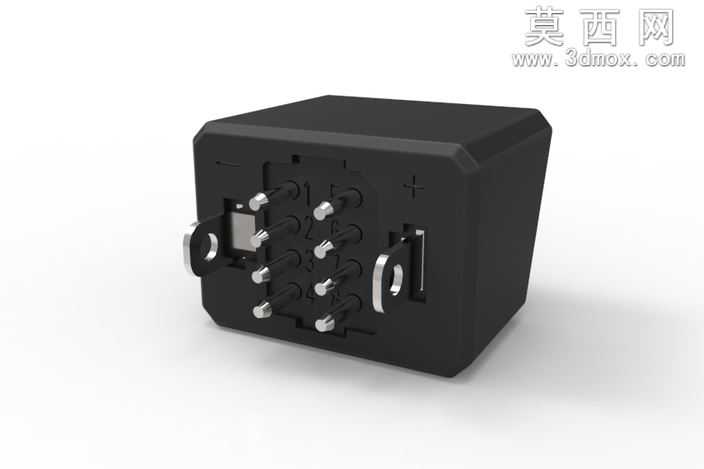

本款电连接器采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循电气连接部件的通用设计规范，兼顾结构强度与装配便捷性。模型主体外壳采用方体切角造型，在棱角位置做小角度斜切处理，既避免尖锐边角带来的装配划伤风险，也能优化外壳注塑成型时的熔体流动路径，减少成型缺陷。外壳两侧设计有对称的金属安装挂耳，挂耳上预留标准安装孔位，可通过螺丝快速完成连接器在设备端的固定，挂耳与外壳主体的衔接位置做加厚过渡处理，提升安装部位的抗扭、抗拉扯性能，避免长期使用后出现连接断裂问题。连接器正面排布多组金属插针，插针采用矩阵式布局，正负极位置做明确的极性标识区分，插针根部设计有凸起的定位挡边，可在插合对接时起到导向防呆作用，避免错插反插带来的电路短路风险；插针周边的绝缘基座做凹凸卡位结构，可与对接端的绝缘壳体紧密嵌合，提升连接后的防尘、防松性能。建模阶段对所有配合面做公差预留设计，金属插针与绝缘基座的配合采用过盈配合参数，保证插针安装后不会出现松脱移位，外壳与内部绝缘组件的配合采用间隙配合参数，预留0.1mm的装配余量，方便生产阶段的快速组装。材质设定上，外壳部分选用阻燃增强尼龙材质，渲染时赋予哑光黑色磨砂质感，还原工程塑料的真实表面肌理；金属插针与安装挂耳选用镀镍铜合金材质，渲染时调整金属反射参数，呈现略带冷调的银色金属光泽，同时做细微的表面拉丝纹理处理，避免金属材质过于光滑失真；绝缘基座部分选用黑色耐温电木材质，表面做细微的颗粒质感处理，区分于外壳的磨砂质感。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出连接器的立体轮廓与插针的金属反光，辅光源从另一侧补光弱化暗部死黑，底部添加柔和的接触阴影，让模型呈现出真实的放置质感，同时在背景添加浅灰色渐变，避免背景干扰主体结构的展示。整体设计围绕能源充电场景的使用需求展开，在保证电气连接可靠性的前提下，尽可能简化装配结构，降低生产加工难度，同时兼顾日常使用中的防呆、防松、阻燃等安全性能要求，可直接用于产品结构验证、装配模拟以及生产开模的参考依据。
