超高速纸张抓取普谢夹持器结构设计

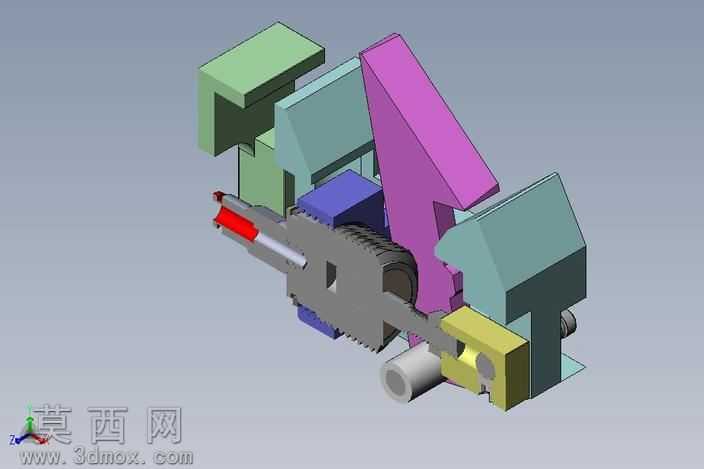

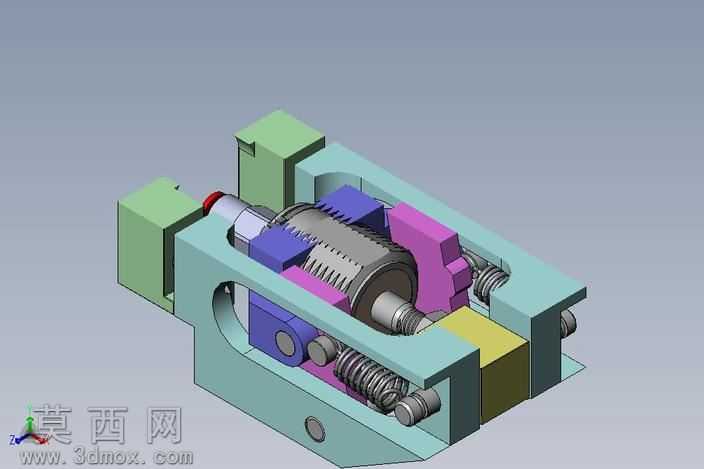

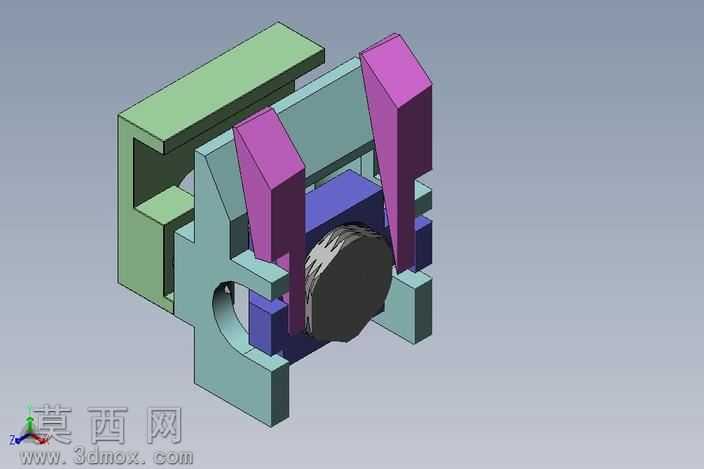

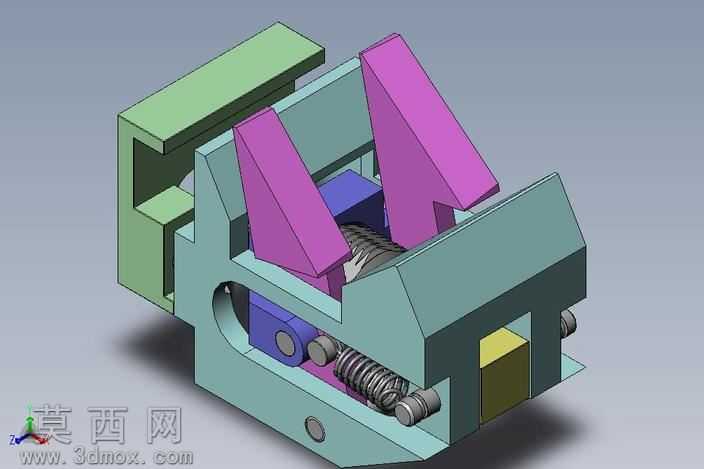

本作品为适配超高速作业场景的纸张抓取夹持器三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工装配逻辑，对每一个零件的尺寸公差、装配间隙都做了对应约束，确保模型可直接导出工程图用于生产参考。渲染阶段采用实体着色搭配边缘高亮的显示模式，不同功能的零件采用差异化配色区分：固定机架部分采用灰绿色与青蓝色哑光材质，直观呈现壳体的支撑包裹结构；执行夹取动作的楔形夹爪采用亮紫色硬质合金材质渲染，突出其与纸张直接接触的工作端形态；内部传动的弹簧、销轴、滚轮等零件分别采用金属银、深蓝、橄榄黄等材质区分，无需剖切即可快速识别内部组件布局。结构设计上，该夹持器采用对称式双夹爪布局，夹爪设计为上窄下宽的楔形结构，增大与纸张接触时的导向导入角度，适配超高速工况下纸张位置的微小偏差；内部设置圆柱螺旋压缩弹簧作为复位元件，搭配两侧导向销轴约束夹爪的开合行程，确保夹爪开合动作顺滑无卡滞；夹爪与机架之间设置小型滚轮作为减摩元件，降低高速往复动作时的摩擦损耗，延长机构使用寿命；机架采用一体化框式结构，既为内部组件提供封闭防护，也预留了外部安装接口，可快速适配不同的高速纸张输送设备。设计思路围绕超高速作业的核心需求展开，摒弃了复杂的气动、电动驱动结构，采用纯机械被动式夹取逻辑，依靠设备运行过程中的接触触发实现夹爪闭合，弹簧力提供稳定的夹持力，既降低了机构整体重量，也避免了额外驱动元件带来的响应延迟问题，可满足每分钟上千次的往复夹取作业需求，夹取力度经过参数化调试，既能稳定抓取单张或数张纸张不脱落，也不会因力度过大造成纸张褶皱破损，整体结构紧凑、零件数量少，便于后期维护与零件更换。
