台式数控雕刻加工设备三维建模设计

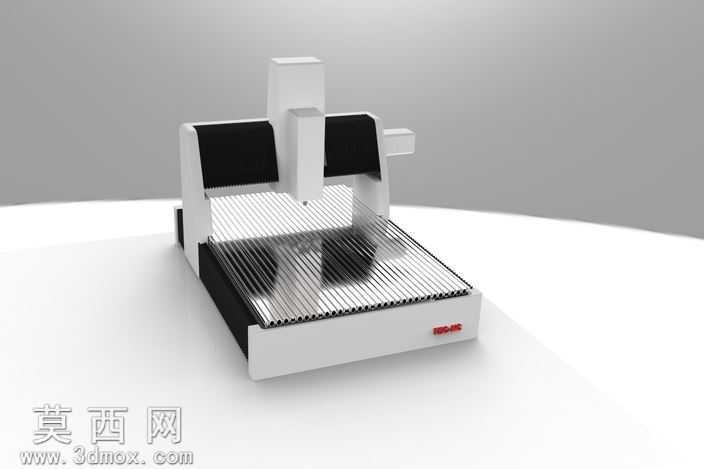

本作品为台式数控雕刻加工设备的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循工业设备实际生产的尺寸比例与结构逻辑进行搭建。建模初期先梳理设备的核心功能模块，将整体拆分为床身基座、龙门移动架、主轴加工单元、工作台装夹面、侧边驱动组件五个核心部分，逐一进行零件级建模后再完成整体装配约束，确保各运动部件的相对位置符合实际设备的运动行程逻辑。材质渲染阶段针对不同部件的物理属性进行差异化材质赋予：床身基座与龙门架主体采用哑光灰白色工程烤漆材质，还原工业设备常用的机身涂装质感，表面添加细微的颗粒磨砂效果避免塑料感过重；龙门两侧的护板采用哑光黑色硬质塑料材质，与白色机身形成清晰的视觉区分；工作台面采用金属拉丝不锈钢材质，还原雕刻机工作台常用的铝型材或不锈钢台面的金属反光特性，表面刻画均匀的T型槽装夹结构，细节处还原台面的防滑装夹功能；主轴单元采用亮面金属与白色烤漆结合的材质，突出加工核心部件的精密质感；机身正面的品牌标识采用红色丝印材质，还原真实设备的标识细节。结构设计上充分还原台式数控雕刻机的经典布局：固定龙门式结构保证加工过程的机身稳定性，Z轴主轴滑台垂直布置于龙门横梁中部，可实现上下方向的进给运动，X轴方向的移动依托龙门横梁上的直线导轨实现，Y轴方向的进给依托工作台下方的驱动结构实现，各导轨、滑块部件均按照标准线性模组的外形进行建模还原，侧边的驱动电机、走线槽等附属部件也逐一还原，确保整体结构的完整性。渲染阶段采用柔和的影棚布光方式，主光源从设备斜上方45度角投射，搭配辅助补光弱化部件连接处的死黑阴影，背景采用渐变浅灰色突出设备主体，渲染输出的效果图清晰展现设备的整体外形与各部件的衔接关系，整体建模精度可用于设备外观展示、结构原理讲解、教学演示等场景，模型装配关系完整，无结构错位、穿模等问题，各部件的比例协调，符合小型台式数控雕刻设备的实际外观特征。
