小型桌面级三轴数控铣床三维设计

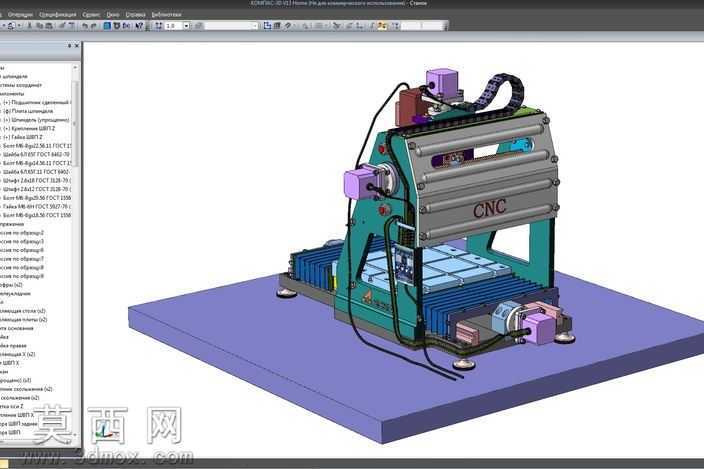

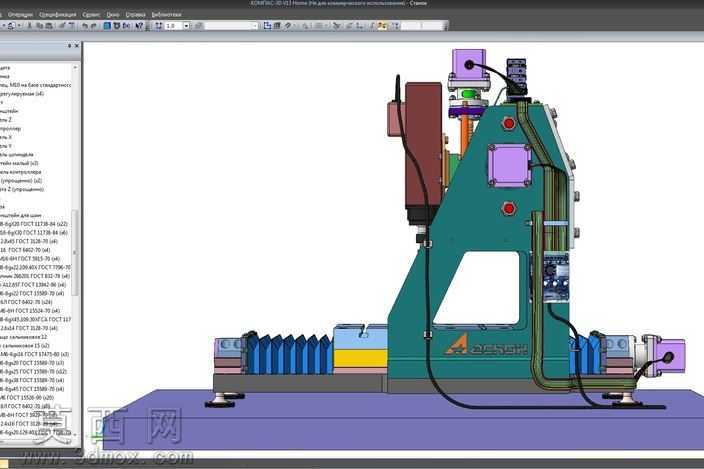

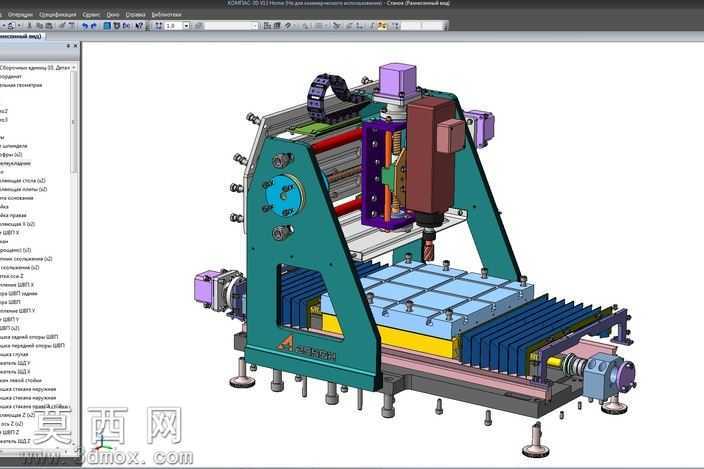

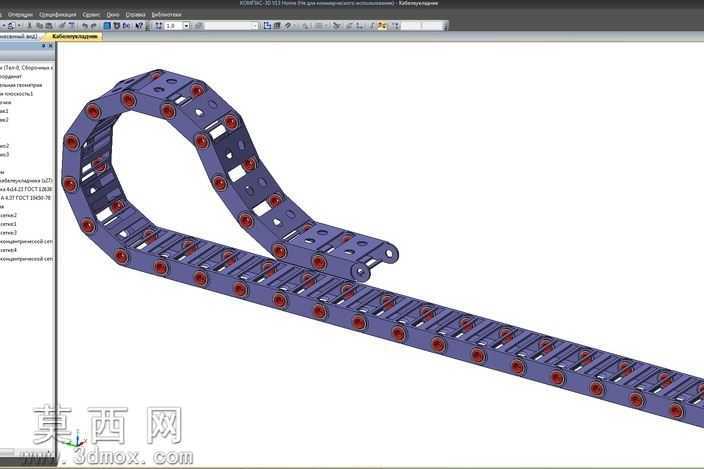

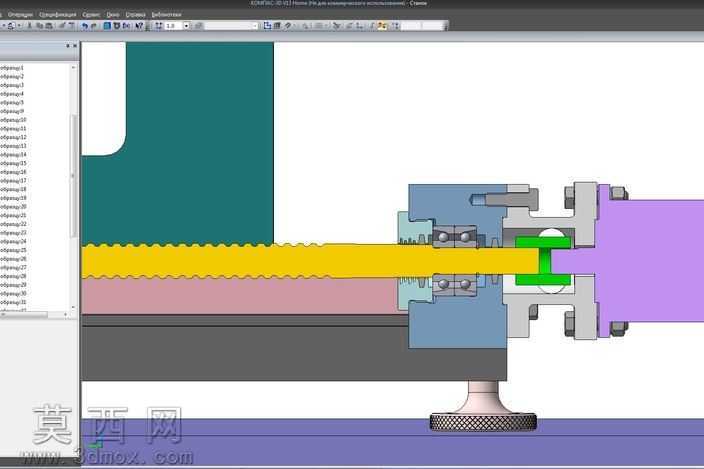

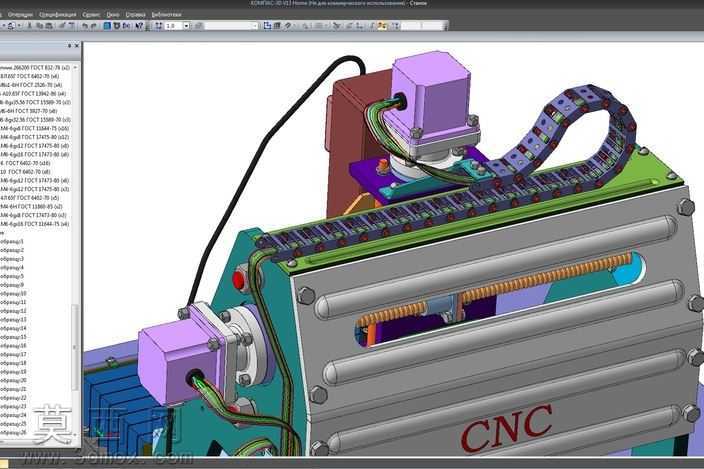

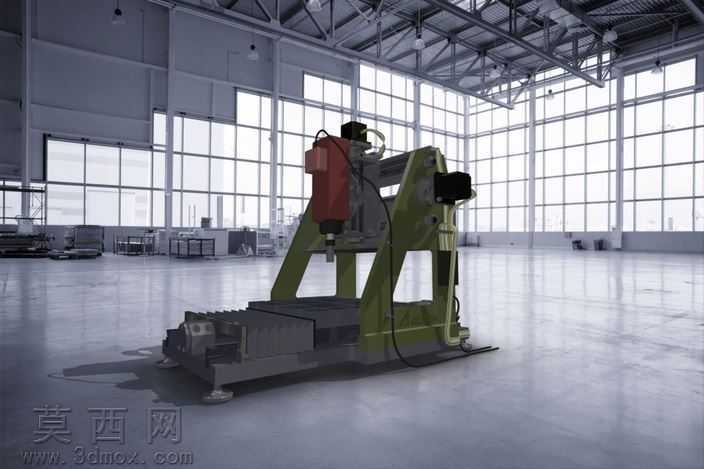

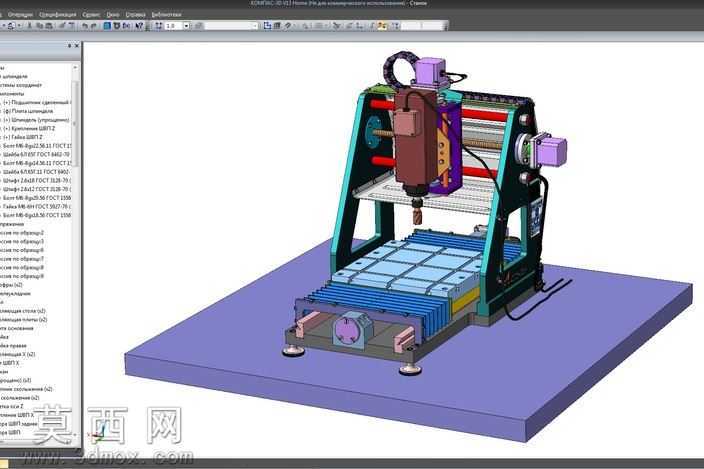

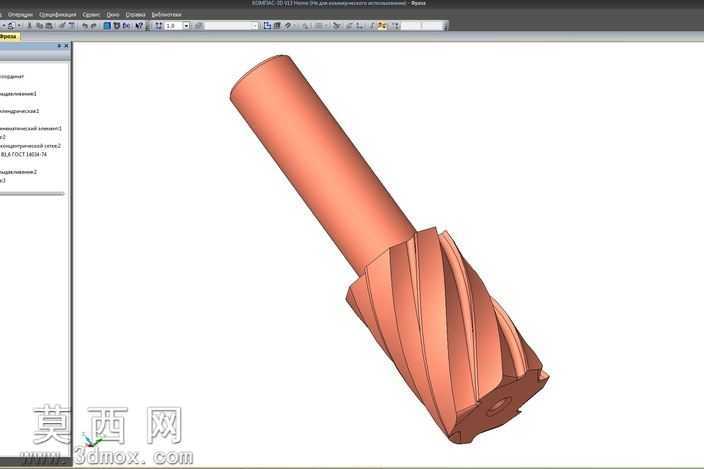

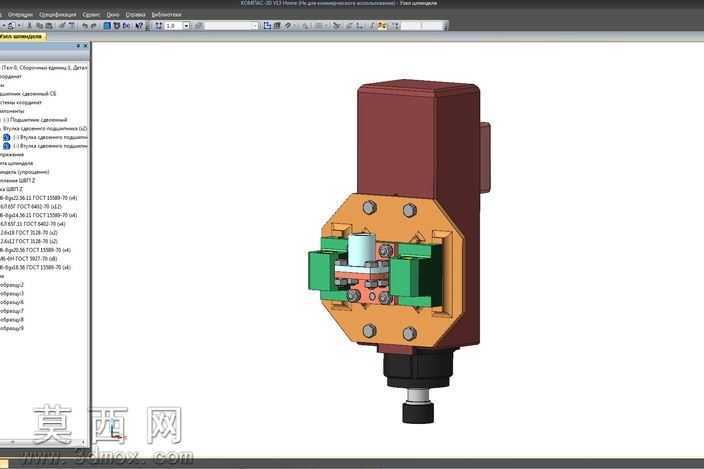

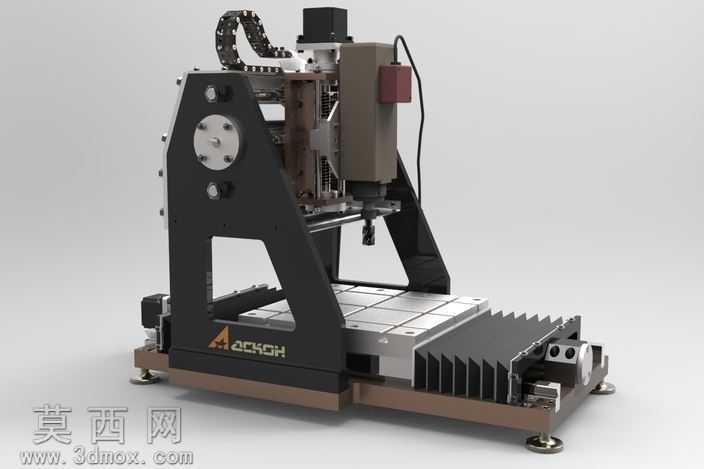

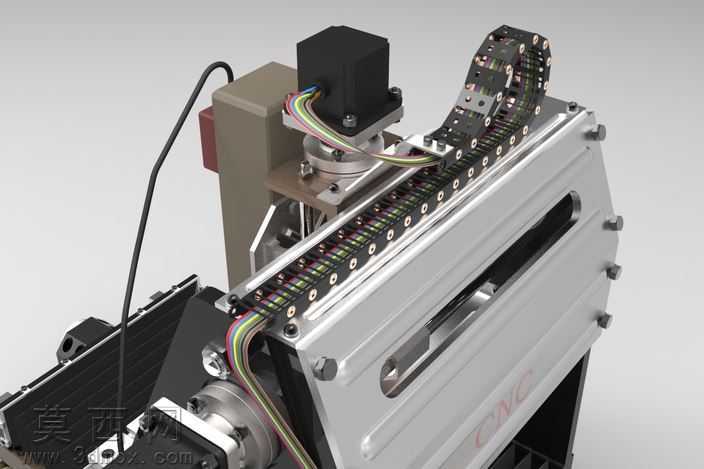

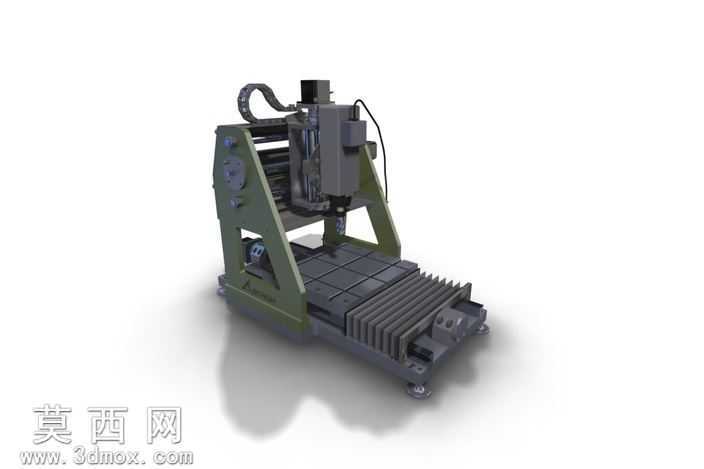

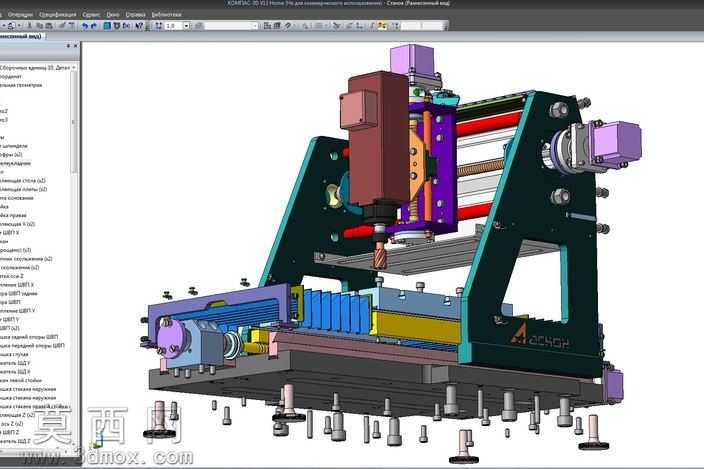

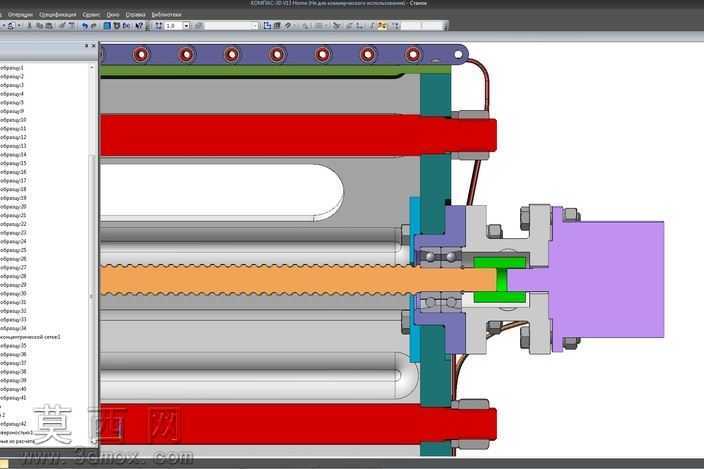

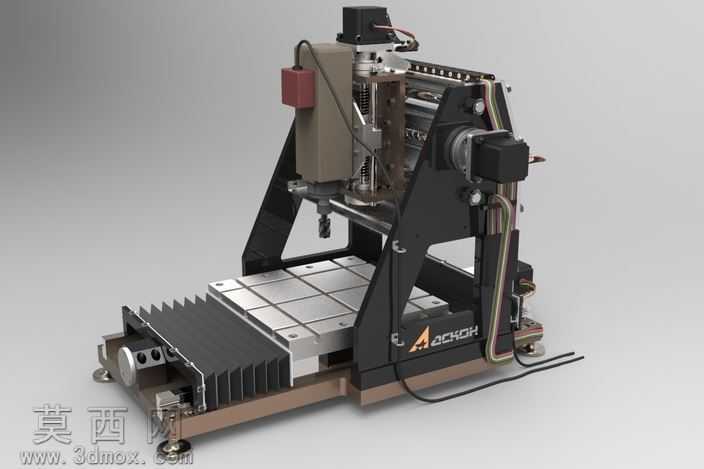

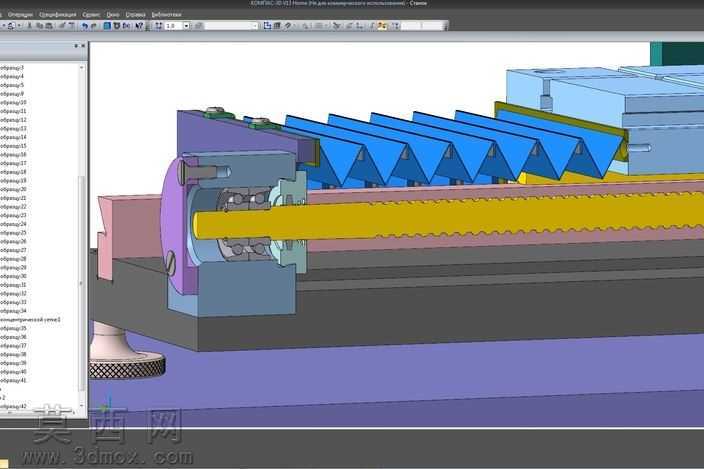

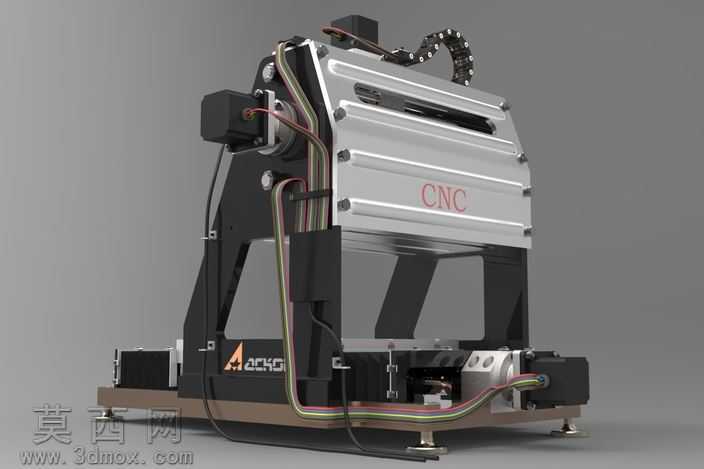

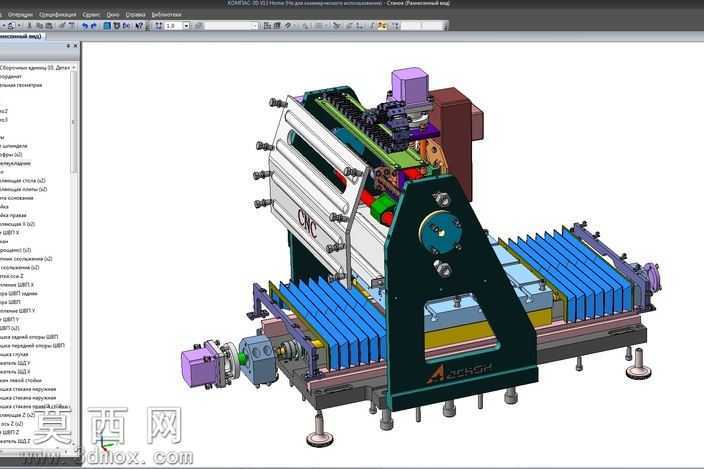

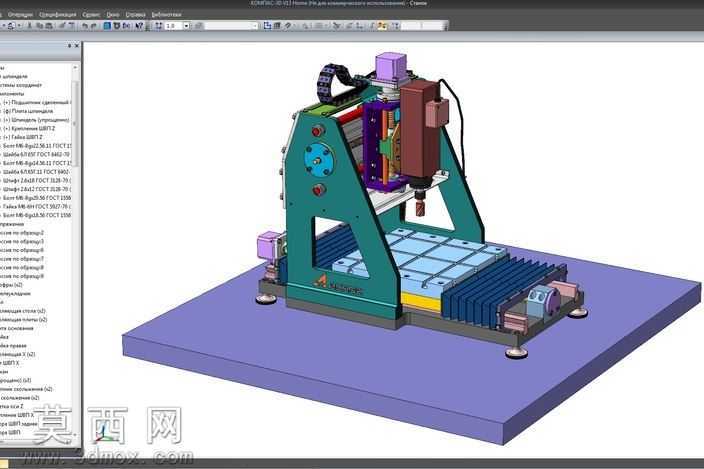

本作品为面向学生设计竞赛打造的小型桌面级三轴数控铣床三维设计，整体建模过程严格遵循机械设计规范，在三维建模环境中完成了全零部件的参数化搭建，从底部基座、移动工作台到立式加工主轴单元均实现1:1比例还原，各部件装配间隙经过反复校验，确保运动结构无干涉。建模阶段针对设备的核心运动结构做了精细化还原：X轴方向配备风琴式防护罩，可阻挡加工碎屑进入导轨传动区域，工作台采用T型槽台面设计，方便工件装夹固定；Y轴传动模组隐藏于基座内部，搭配高精度线性导轨保障进给平稳性；Z轴主轴单元集成了主轴电机、刀具装夹结构，侧面设置的走线槽规整排布动力线缆与信号线路，避免设备运行过程中线缆剐蹭干涉。材质渲染阶段针对不同部件做了区分处理：设备主体框架采用磨砂黑色金属材质，还原铸铁机架的厚重质感；工作台面做了金属拉丝不锈钢效果，呈现加工台面的耐磨属性；风琴防护罩采用褶皱橡胶材质，还原防护部件的柔韧质感；传动丝杆、导轨等运动部件做了亮面金属镀铬效果，突出精密传动部件的加工精度；基座底部的可调支撑脚做了防滑橡胶与金属结合的材质表现，整体渲染光影柔和，清晰展现设备的结构层次与外观细节。设计思路上围绕300x300x100mm的加工工作区做布局优化，在保障基础铣削加工行程的前提下尽可能压缩设备整体体积，适配桌面摆放的使用场景，整体结构兼顾了教学演示的直观性与小型加工的实用性，各零部件的连接方式、传动路径均符合常规数控设备的设计逻辑，可作为数控原理教学、小型桌面加工设备研发的参考三维模型，清晰展现了小型数控铣床从机架搭建、传动布局到防护设计的完整设计逻辑。
