椰壳粉碎处理设备三维结构设计

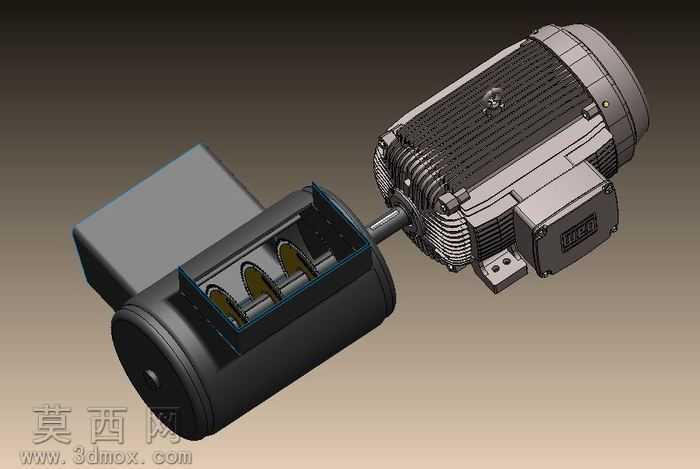

本模型采用SolidWorks进行全参数化三维建模，完整还原了椰壳碎料处理设备的整机结构与装配关系，建模过程严格遵循机械设计的尺寸规范与装配逻辑，所有零部件均按照实际加工工艺要求构建特征，保证模型可直接用于后续的工程图导出与结构验证。从结构设计来看，设备采用驱动电机直连粉碎腔的布局方案，驱动端选用标准工业三相异步电机模型，还原了电机外壳的散热筋结构、接线盒安装位、输出轴端的连接法兰细节，电机与粉碎腔体通过同轴直连的方式传递扭矩，省去了额外的传动部件，既压缩了整机的占用空间，也降低了传动过程中的动力损耗，提升了设备运行的稳定性。粉碎腔体采用卧式圆筒形结构设计，腔体外壳做了薄壁抽壳特征处理，一端预留与电机对接的轴孔安装位，另一端设置可拆卸的端盖结构，方便后期对内部削切组件进行维护更换；腔体内部的核心削切组件采用多组环形削切刀盘沿传动轴轴向排布的设计，刀盘边缘做了切削刃特征处理，相邻刀盘之间预留固定的间隙，可将投入腔体的椰壳逐步削切成符合尺寸要求的小块，满足后续作为煤炭加工辅料的使用需求。渲染环节对不同部件赋予了差异化的材质属性，电机外壳赋予铸铁哑光金属材质，还原真实工业电机的磨砂金属质感，粉碎腔体外壳赋予深灰色哑光金属漆材质，削切刀盘赋予高硬度合金亮面金属材质，接线盒、端盖等部件赋予对应工程塑料或金属材质，通过环境光与方向光的搭配打光，清晰呈现出各部件的结构轮廓与装配层次，同时对腔体做了半剖视角的展示处理，可直观观察到内部刀盘的排布结构与传动轴的连接关系。设计思路围绕实用化加工需求展开，针对椰壳硬度高、韧性强的物料特性，优化了刀盘的排布间距与切削角度，避免加工过程中出现卡料、碎料尺寸不均的问题，直连驱动的结构设计也降低了设备的装配难度与后期维护成本，整体模型结构完整，装配关系清晰，可作为小型生物质碎料处理设备的设计参考，也可用于相关机械结构的教学演示案例。
