矿用振动破碎给料设备三维设计

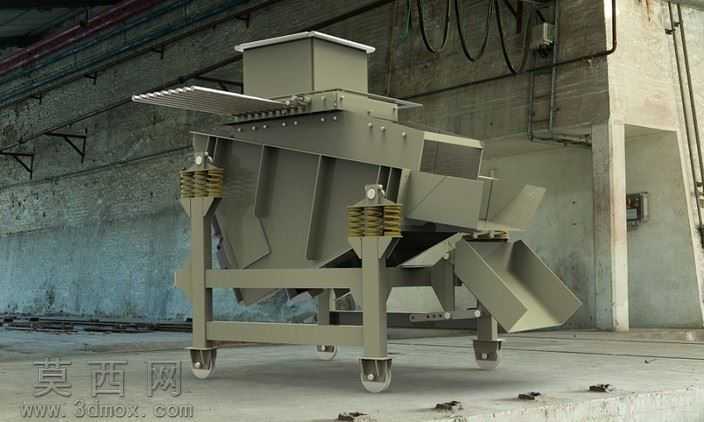

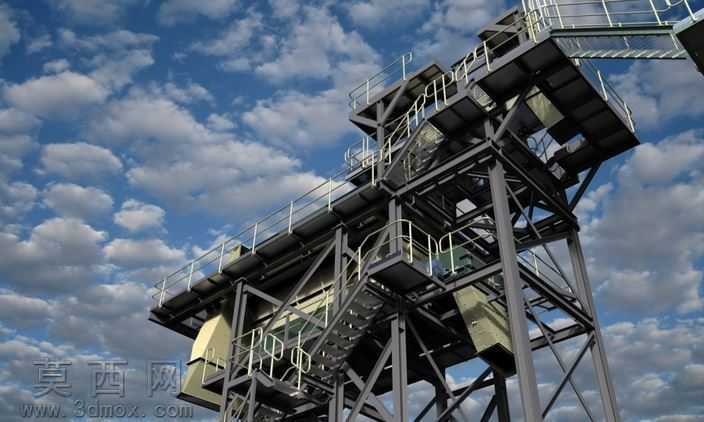

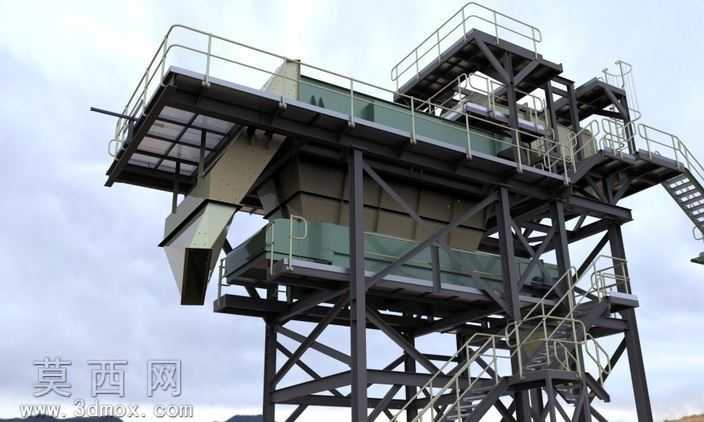

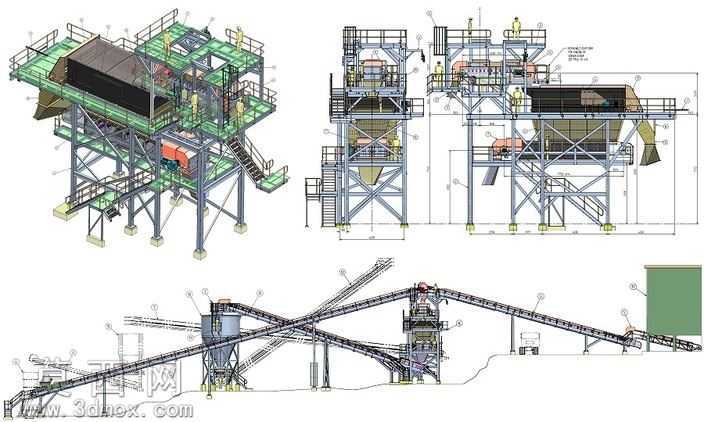

本作品为矿用振动破碎给料设备的三维建模设计成果，建模阶段严格遵循矿山给料破碎设备的实际工程参数，在三维软件中先完成整体框架的基准搭建，以方钢焊接机架作为整体承载基础，逐一绘制机架的型材截面特征，通过拉伸、焊接特征模拟真实方钢的拼接焊合结构，确保机架的支撑强度符合重载作业的设计要求。设备底部的移动脚轮采用参数化建模，分别完成轮架、滚轮、转向轴承的独立建模后完成装配，还原设备可灵活转场移动的结构特性，脚轮旁的支撑调平结构也做了细节还原，保证设备作业时可锁止固定，避免振动移位。设备核心的振动支撑结构，对多组组合式螺旋弹簧做了精细化建模，还原弹簧的节距、线径、端部并圈磨平的真实结构，弹簧上下的定位座、固定螺栓都按照机械设计标准绘制，确保振动结构的装配关系完全符合实际机械原理。设备上部的进料斗做了加厚板材的特征设计，进料口的格栅筛条逐一建模，可实现大块物料的初步筛分拦截，避免过大块物料进入破碎腔造成卡滞。设备中部的箱体结构按照振动筛的箱体结构设计，侧板的加强筋、连接螺栓都做了细节呈现，侧部的振动电机安装座预留了标准安装位，可适配不同规格的振动激振源。设备下部的两个出料溜槽分别按照不同出料方向做了倾斜角度设计，溜槽的耐磨衬板安装位、连接法兰都做了结构还原，可实现破碎筛分后不同粒度物料的分流导出。渲染阶段采用工业写实材质体系，机架部分做了哑光军绿色工业漆材质，还原矿山设备的常用涂装质感，弹簧部分做了发黑处理的金属材质，脚轮做了橡胶与铸铁的组合材质，进料格栅、溜槽衬板做了耐磨高锰钢的金属质感，场景采用工业厂房的写实环境，通过柔和的工业照明打光，突出设备的结构层次与金属质感，整体模型装配关系严谨，所有活动部件的运动间隙都做了合理预留，可直接用于设备结构展示、原理演示以及后续的工程图纸导出工作，完整还原了矿用振动给料破碎设备的结构特点与功能特性。
