锥形劈木木材撕碎执行组件三维设计

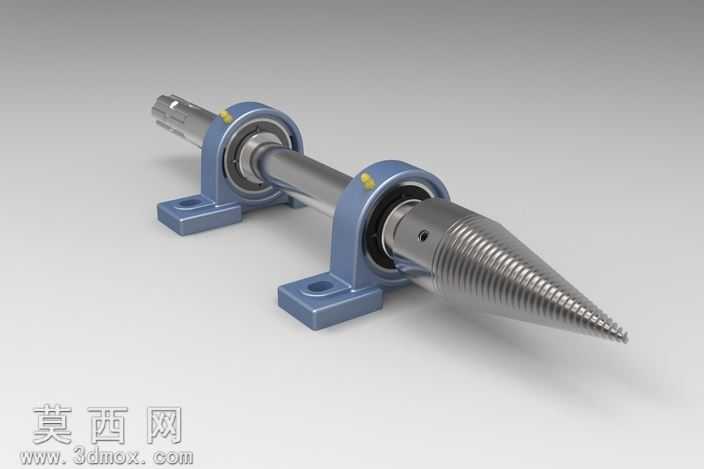

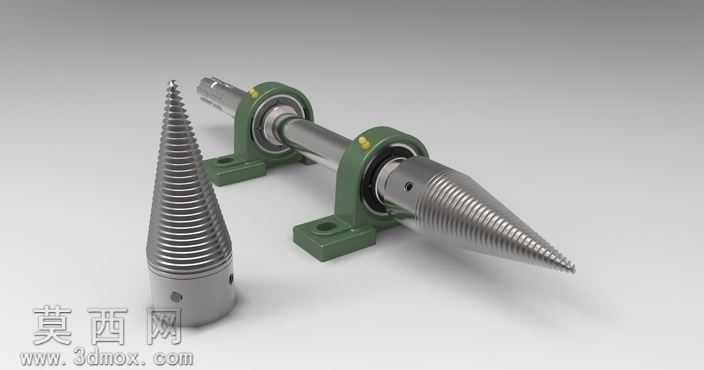

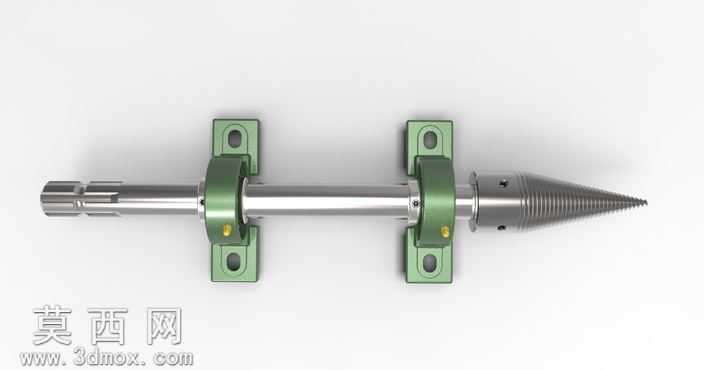

本模型为木材撕碎作业的核心执行组件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工的尺寸公差逻辑，对每一处配合面、安装基准都做了精准的几何约束，确保各零件可实现无干涉装配。模型主体包含两个核心锥形撕裂工作头、一根传动主轴以及两个立式带座外球面轴承单元，其中锥形工作头表面设计有连续的螺旋切削齿结构，建模时通过螺旋线扫描、阵列切除的方式还原齿形的渐变角度与切削刃轮廓，齿距从锥尖到锥底逐步增大，适配木材撕裂过程中从刺入到劈裂的受力变化，锥头尾部设计有同轴定位孔与紧定螺钉安装位，可实现与传动轴的周向固定与轴向定位，保证动力传递过程中无打滑松脱风险。传动轴部分采用阶梯轴结构设计，建模时根据轴承内圈尺寸、锥头安装深度做了轴肩定位设计，轴段的同轴度、圆柱度几何特征都做了还原，确保装配后转动顺畅无卡滞。两个带座轴承单元采用标准件参数化建模，还原了铸铁轴承座的安装底座、固定螺栓孔、轴承外圈锁紧结构以及内置滚动体的装配关系，轴承座表面的铸造圆角、安装面的加工纹理特征都通过材质贴图与细节建模做了呈现，绿色涂装的铸铁材质、金属光泽的轴承内圈、镀锌处理的紧固螺栓都通过材质编辑器做了区分，金属部件添加了细微的表面粗糙度与环境反射效果，铸铁部件添加了哑光漆面的漫反射属性，渲染阶段采用柔和的影棚布光，突出金属部件的切削质感与轴承座的漆面质感，清晰展现各部件的装配关系与结构细节。设计思路上围绕小型移动式木材撕碎设备的作业需求，采用锥形螺旋撕裂的结构替代传统刀片切削，降低了刀具磨损速度，同时带座轴承的选型采用标准通用件，降低了后期维护更换的成本，整体结构紧凑，可直接适配小型电机或内燃机作为动力输入，完成木柴的快速劈裂分解作业，建模过程中对所有运动部件做了干涉检查，确保主轴转动过程中锥头与轴承座、机架无碰撞干涉，可直接用于工程图纸导出与样机加工参考。
