双齿轮联动永磁传动机构三维设计

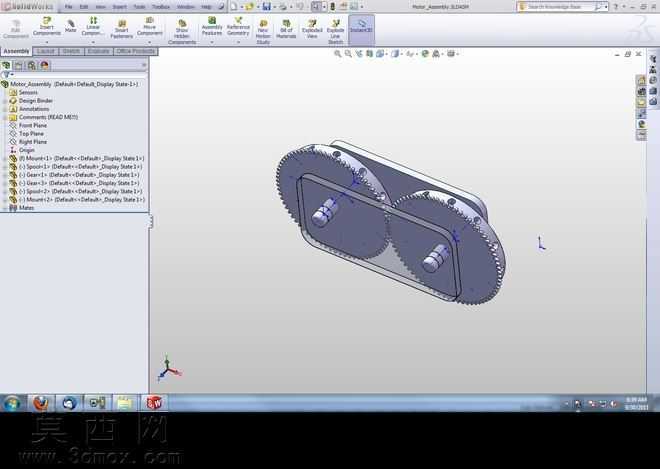

本作品采用SolidWorks完成全参数化三维建模，整体围绕永磁磁力驱动的核心原理展开结构设计，主体包含两组平行排布的啮合齿轮、内嵌永磁体的轮体结构、支撑安装基板以及动力输出轴组件。建模过程中首先完成基准面与基准轴的搭建，对齿轮部分采用参数化齿廓绘制，严格按照渐开线齿形生成逻辑完成齿槽、齿顶的实体切除与拉伸，保证两组齿轮的啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞或干涉问题。轮体部分采用中空内嵌式结构设计，预留永磁体安装槽位，可根据传动扭矩需求适配不同规格的永磁块，支撑基板采用一体化钣金拉伸建模，边缘做圆角过渡处理，既保证结构刚性也避免锐边带来的装配安全隐患。材质配置上，齿轮与输出轴部分赋予合金钢材质，添加表面淬火后的金属磨砂质感，支撑基板赋予铝合金阳极氧化材质，呈现哑光银灰的金属质感，内嵌永磁体区域赋予强磁钕铁硼的亮面金属镍镀层材质，通过材质区分清晰展现各部件的功能属性。渲染阶段采用软件内置的环境光源，添加辅助点光源突出齿轮啮合区域的结构细节，调整视角为等轴测视角，完整展现机构的整体装配关系与传动逻辑。设计思路上摒弃了传统机械硬接触传动的结构，利用永磁体同极相斥、异极相吸的磁力作用实现非接触式动力传递，当一侧轮体受外力驱动转动时，轮内永磁体的磁场作用力会带动另一侧轮体同步转动，可通过调整永磁体的排布方式、磁场强度以及两轮体的间距，实现输出扭矩与转速的灵活调节，这种非接触传动结构能够有效降低硬接触带来的机械磨损，减少传动过程中的噪音与振动，同时具备过载保护的特性，当负载超出磁场作用力上限时，两轮体可产生相对滑差，避免刚性传动下的部件损坏，整体结构紧凑，装配逻辑清晰，所有部件均保留完整建模参数，可根据实际应用场景调整齿轮模数、轮体尺寸、永磁体规格等参数，适配不同功率等级的动力传递需求，可用于小型传动装置、教学演示模型以及低负载磁力驱动设备的结构参考。
