单相感应电动机外观结构三维建模

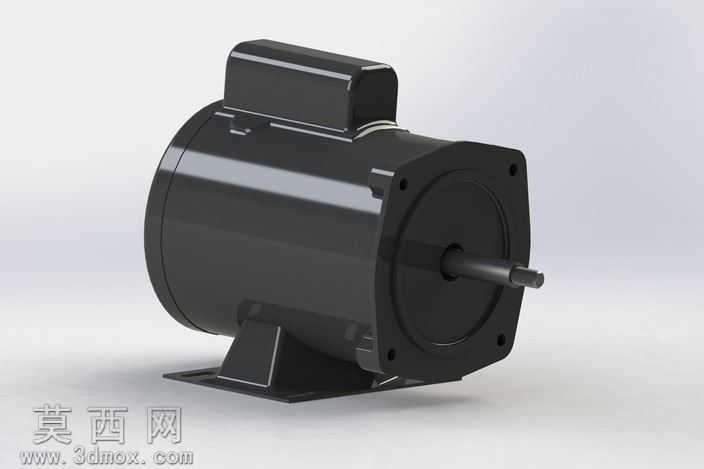

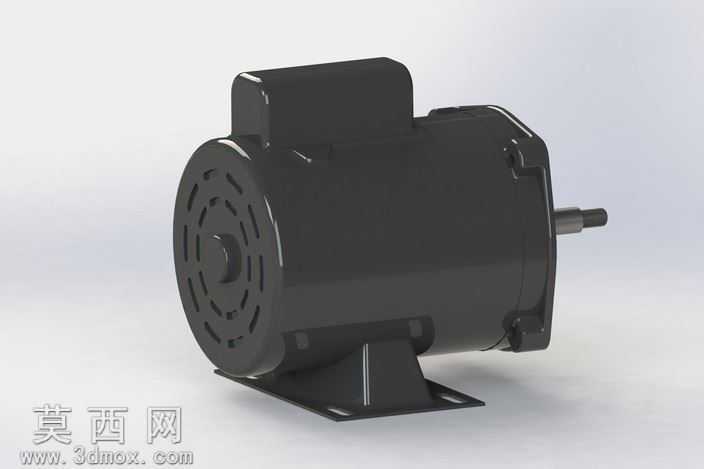

本模型为单相感应电动机的外观结构三维建模成果，建模过程以真实工业用单相异步电机的实物测绘尺寸为基准，在三维建模软件中遵循从整体到局部的建模逻辑，首先搭建电机的核心主体框架：先绘制圆柱形机壳的截面轮廓，通过拉伸特征生成机壳主体结构，同时预留前端盖、后端盖的安装止口位置，保证各部件装配的同轴度公差符合实际电机的装配要求。建模过程中对电机的各个功能结构做了精细化还原：顶部凸起的接线盒结构，通过抽壳、倒角特征还原接线盒的防护外壳形态，接线盒与机壳的连接过渡处做了圆角处理，还原真实铸件的工艺特征；前端盖部分通过阵列特征均匀分布四个安装螺栓孔，中心位置预留输出轴的通孔，端盖边缘的加强筋结构通过筋特征完成建模，还原端盖的结构强度设计细节；输出轴部分采用阶梯轴建模逻辑，还原轴伸端的轴径变化、轴端倒角细节，轴与前端盖的配合位置还原了密封结构的台阶特征；底部的安装底座采用带安装孔的脚座结构，通过拉伸、切除特征完成底座的建模，底座与机壳的连接位置做了平滑过渡的加强筋设计，还原真实电机底座的承重结构。材质与渲染环节，机壳、端盖、底座、接线盒部分赋予黑色磨砂金属漆材质，调整材质的粗糙度、反光度参数还原铸铁喷塑外壳的哑光质感，输出轴部分赋予光亮钢材材质，调高金属反光度与高光参数，还原加工后钢轴的金属光泽；渲染场景采用浅灰色纯色背景，布置柔和的三点光源，主光源从侧上方打亮电机主体轮廓，辅光源弱化阴影死区，背光源勾勒电机边缘轮廓，最终渲染图清晰呈现电机的整体外观与结构细节，可用于电机产品展示、装配教学演示、机电设备布局设计等场景，模型各部件结构分层清晰，可根据需求拆分查看内部装配逻辑，也可导出为通用格式用于其他三维场景的装配调用。
