单缸内燃机动力组件三维结构设计

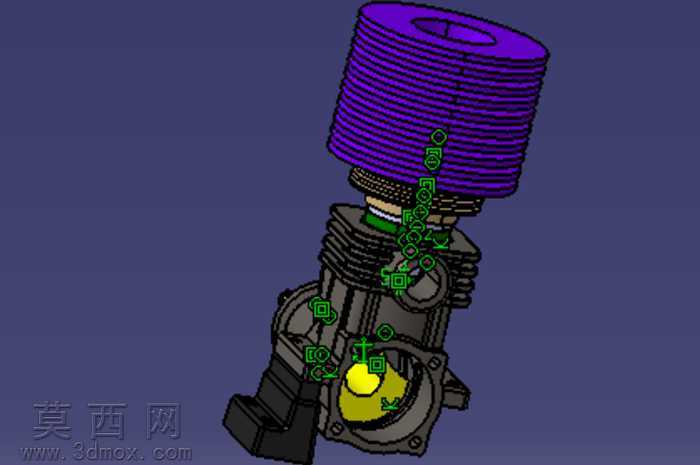

本模型采用CATIA V5完成全参数化三维建模，整体围绕单缸动力装置的核心功能展开结构设计，建模过程严格遵循机械设计的尺寸配合规范，对每一处装配结构都做了精准的公差预留，确保各部件在虚拟装配环境下可实现无干涉的装配验证。模型主体分为上部散热组件、中部气缸主体、下部动力输出腔体三个核心模块，上部散热结构采用等间距环形散热鳍片设计，建模时通过螺旋线引导的阵列特征完成鳍片的均匀排布，每一片鳍片的厚度、间距都参考通用小型动力装置的散热参数设定，材质模拟铝合金压铸的哑光金属质感，还原散热部件的真实表面纹理。中部气缸主体做了分层的结构设计，包含缸套定位台阶、密封件安装槽位、连接螺栓孔位等细节，建模时对密封槽的倒角、螺栓孔的沉头结构都做了精细化还原，材质区分了缸体的铸铁质感与密封件的橡胶质感，通过不同的材质粗糙度参数设置，让不同功能部件的视觉区分度清晰。下部动力输出腔体集成了进气接口、动力输出轴安装位、安装固定脚等结构，其中进气接口的曲面过渡采用G2连续的曲面建模方式，保证气道内壁的顺滑度，模拟真实动力装置的进气道流体优化设计思路；动力输出轴安装位做了轴承配合位的台阶设计，固定脚的安装孔位添加了衬套的细节结构，还原真实部件的装配逻辑。建模过程中采用自顶向下的设计思路，先搭建整体的尺寸骨架，再基于骨架拆分各个子部件，确保各部件的装配基准统一，所有的圆角、倒角特征都按照机械加工的工艺要求设置，避免出现无法加工的尖锐结构；渲染阶段采用柔和的定向光源，突出散热鳍片的层叠结构与缸体的装配细节，通过不同的材质色彩区分功能模块，让整个模型的结构层级清晰直观，可用于小型动力装置的结构教学、装配演示以及相关产品的设计参考。
