紧凑型可见光红外组合LED照明灯具

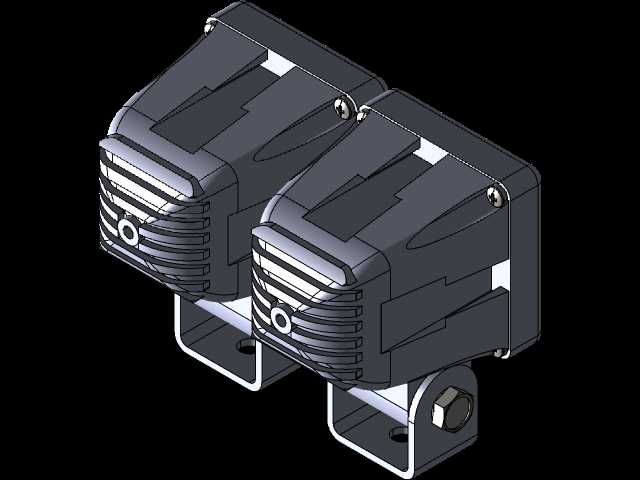

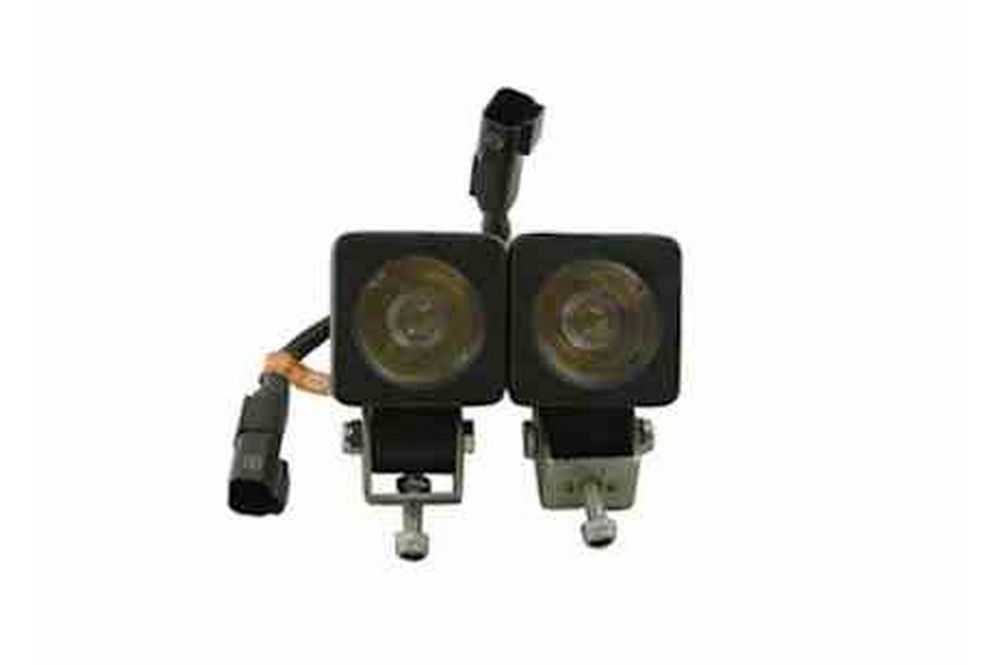

这款紧凑型可见光与红外组合LED照明装置，核心设计逻辑围绕多场景跨电压适配需求展开，可直接兼容9V至48V宽幅直流供电，无需额外配置变压或稳压模块，适配移动作业车辆、工业设备、野外作业装备等不同供电体系的搭载需求，解决了常规照明灯具电压适配范围窄、多场景部署需额外改造供电回路的痛点。从结构设计来看，装置采用双灯头独立排布布局，两个灯腔分别对应可见光照明与红外补光功能，各自配置独立供电接线端口，可实现两路光源的独立控制，操作人员可根据作业场景需求单独开启可见光照明、单独开启红外补光，或是同时开启两路光源，适配常规作业照明、隐蔽夜视补光等不同工况的使用需求。其中可见光单元采用高功率LED发光元件，可输出900流明的可见光通量，满足常规近距离作业的照明亮度需求；红外单元可选配750NM、850NM、940NM三种不同波长的红外发射元件，可匹配不同规格的夜视接收设备，搭配高纯度光学透镜组，可实现10度的聚光照射效果，同时也可根据需求选配35度散光透镜版本，扩大近距离照射的覆盖范围，适配不同作业距离的补光需求。装置的安装结构采用螺柱安装方案，底部配置可调节U型安装支架，支架可绕铰接轴进行角度调节，调节到位后可通过锁紧结构固定照射角度，安装底座适配1/4英寸规格的通用安装孔位，可直接固定在设备平面、支架、车辆保险杠等不同安装面上，安装边界灵活，无需定制专用安装转接件即可完成部署。外壳采用挤压铝材质一体成型，表面做散热结构设计，可将LED工作产生的热量快速导出，避免高温堆积导致的光衰过快问题，保障光源长期工作的稳定性，整体外壳密封等级达到IP68标准，可在3米水深环境下正常工作，同时具备抗灰尘、抗污渍、抗高湿环境的能力，可承受-40℃至85℃的工作温度范围，适配严寒、野外、工业粉尘车间等恶劣工况的使用需求，抗冲击、抗振动性能优异，可承受设备运行、车辆行驶过程中的持续振动与意外冲击，外壳表面做硬质氧化处理，长期户外使用不易出现腐蚀、掉漆问题。装置整体外形尺寸控制在4英寸宽、3.2英寸高、2.5英寸深的紧凑规格，占用安装空间小，适合在安装空间局促的设备、小型作业车辆、便携作业装备上搭载，不会对设备原有结构、通行空间造成额外干涉。接线端采用标准工业连接器对接，配套专用防水接插件，接线时无需额外做防水密封处理，接插件具备防呆设计，可避免接线时正负极接反导致的光源损坏问题，单套装置的接线作业可在数分钟内完成，大幅降低现场安装的施工难度。从实际应用场景来看，该类组合照明装置可覆盖多类作业需求：在军事作业场景下，可搭载在战术车辆、便携作战装备上，常规行进时开启可见光照明满足道路行驶需求，隐蔽作业时切换为红外补光模式，配合夜视设备实现无暴露照明；在工业巡检场景下，可安装在巡检机器人、工业设备操作位旁，日常巡检时用可见光照明，设备红外检测时可配合红外光源完成图像采集；在执法作业场景下，可搭载在执法车辆、便携执法装备上，满足日常巡逻、夜间隐蔽侦查的双重需求；在越野作业场景下，可安装在越野车辆、户外作业装备上，应对野外夜间行驶、露营作业、搜救任务的不同照明需求；在机器视觉应用场景下，可作为工业相机的配套补光光源，可见光模式用于常规外观检测，红外模式用于特殊材质的表面缺陷识别。设计过程中充分考虑了多灯组拼接扩展的需求，侧方预留了支架拼接接口，操作人员可根据实际作业的亮度、照射范围需求，将多套同规格灯具拼接组合安装，实现更高的总光通量输出、更广的照射覆盖范围，无需更换更大规格的照明产品即可灵活调整照明配置，降低不同场景的选型备货成本。光源的使用寿命可达50000小时，长期使用无需频繁更换光源元件，降低设备全生命周期的维护成本，内部集成电流稳压控制模块，可实时监测输入电流波动，自动调整输出参数，即使供电电压在适配范围内出现波动，也可保障光源输出亮度稳定，不会出现频闪、亮度骤变等问题，适配车辆启动、设备大功率元件启停时的电压波动工况，避免光源因电压冲击出现损坏。
