昼夜红外防爆便携观察摄像机结构设计

在石化储罐区、化工反应釜周边、油气输送场站这类存在易燃易爆介质的危险作业区域，常规民用监控设备完全无法满足现场安全规范要求，这类区域的设备选型首先要满足防爆等级要求，同时还要兼顾现场观察的清晰度、安装适配性以及远程传输的稳定性，这款防爆型观察摄像机就是针对这类高危场景的可视化监测需求开发的专用设备。

从实际使用场景来看，这类设备主要部署在操作人员无法长期驻留的高风险区域，比如密闭储罐内部巡检、反应釜运行状态观测、高压管线泄漏排查、清洁作业过程监控、喷雾混合工序观测等场景，操作人员无需进入危险区域，在中央控制室就能获取现场的实时画面，既能够减少作业人员暴露在危险环境中的时长，也能第一时间发现现场的跑冒滴漏、设备异常等问题，大幅降低现场作业的安全风险。

设备的功能设计完全围绕高危场景的实际需求展开，成像端采用1/3英寸CCD传感器搭配3.6mm定焦镜头，水平视场角达到90度，单台设备即可覆盖较大面积的观测区域，成像分辨率满足1080p规格，能够清晰呈现现场的设备细节、介质状态。考虑到很多工业现场存在夜间作业、密闭空间无照明的情况，设备集成了红外LED阵列补光模块，当环境照度下降到预设阈值时，会自动切换到红外成像模式，在完全无光的环境下也能获取清晰的监控画面，红外模式下的可视距离能够满足多数工业现场的观测需求。设备前端搭载了可移除的红外截止滤光片，日间模式下滤光片介入，还原真实的画面色彩，夜间模式下滤光片移开，让红外光线充分进入传感器，保证低照度下的成像效果。

设备的防护与防爆设计是结构开发的核心重点，整机外壳采用316不锈钢材质加工，表面做抛光处理，具备优秀的耐腐蚀、抗冲击性能，能够在酸碱腐蚀、高湿度、多粉尘的恶劣工业环境下长期稳定工作，整机防爆等级满足高危区域的使用要求，电路部分全部做隔爆处理，接线端配备专用的防爆接线板，所有线缆接口都做密封处理，杜绝电火花外泄的可能。设备的供电采用通用的120/240V AC 50/60Hz宽电压设计，能够适配不同工业现场的供电体系，不需要额外配置专用的转换电源，降低现场部署的复杂度。信号传输采用金属包覆层同轴电缆搭配BNC接头，通过3/4规格的电缆接口与设备连接，线缆本身具备防爆、抗干扰能力，能够将高清画面无延迟传输到部署在安全区域的DVR存储系统，传输过程不会出现信号扩散、干扰其他工业设备运行的问题，供电线路与信号线路完全独立走线，通过单独的3/4接线端子接入电源，避免强弱电之间的信号干扰。

安装结构的设计充分考虑了工业现场复杂的部署条件，设备两侧配备可调节的安装支脚，支持多角度的倾斜定位，能够根据现场的观测需求调整镜头的朝向。针对观察镜表面安装的场景，设备配套了多类安装适配配件，包括适配DIN标准的观察镜配件、焊颈式MV观察镜配件、ANSI标准法兰配件、环形视觉指示器兼容配件，既可以通过螺母、法兰适配器直接与现有观察镜接口对接，也可以通过铰接支架实现角度微调，甚至可以直接与圆形观察镜的配套夹具配合安装，不需要对现有设备的观察窗做大规模改造，就能快速完成设备部署，大幅降低现场安装的改造成本与施工风险。镜头部分的设计兼顾了不同观测距离的需求，镜头视角覆盖28度到60度的调节范围，最近观测距离仅为315mm，既可以近距离观测设备表面的细节，也可以远距离覆盖较大的观测区域，镜头灵敏度达到1勒克斯，即使在微弱的环境光下也能获取清晰的画面，不需要额外加装补光设备。

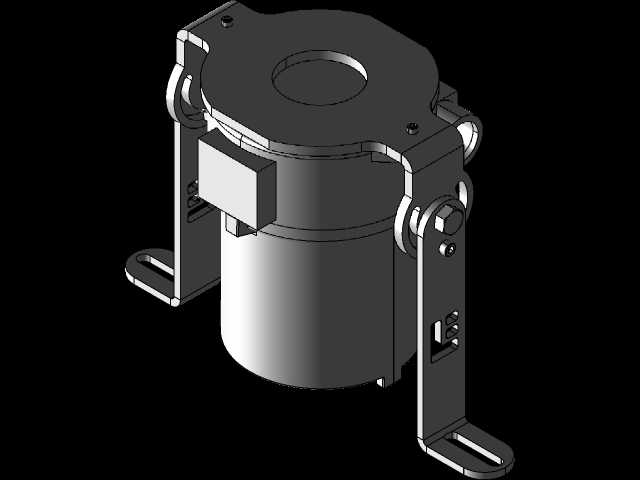

从三维建模的角度来看，这类防爆设备的结构设计需要重点关注隔爆接合面的间隙控制、外壳的壁厚强度、密封结构的压缩量、安装接口的标准适配性，所有外露的紧固件都要满足防爆设备的防松要求，线缆接口的密封结构要同时满足防爆与IP防护的要求，安装支架的调节结构要做阻尼设计，保证调整角度后不会因为现场的设备振动出现镜头偏移。设备整体重量控制在4.5磅左右，不会对观察镜结构造成过大的负载，同时外壳的结构强度能够承受工业现场的意外碰撞、压力冲击，保证在极端工况下也不会出现外壳破损、防爆失效的问题。
