防爆型起重机绿色激光警示装置铝壳结构

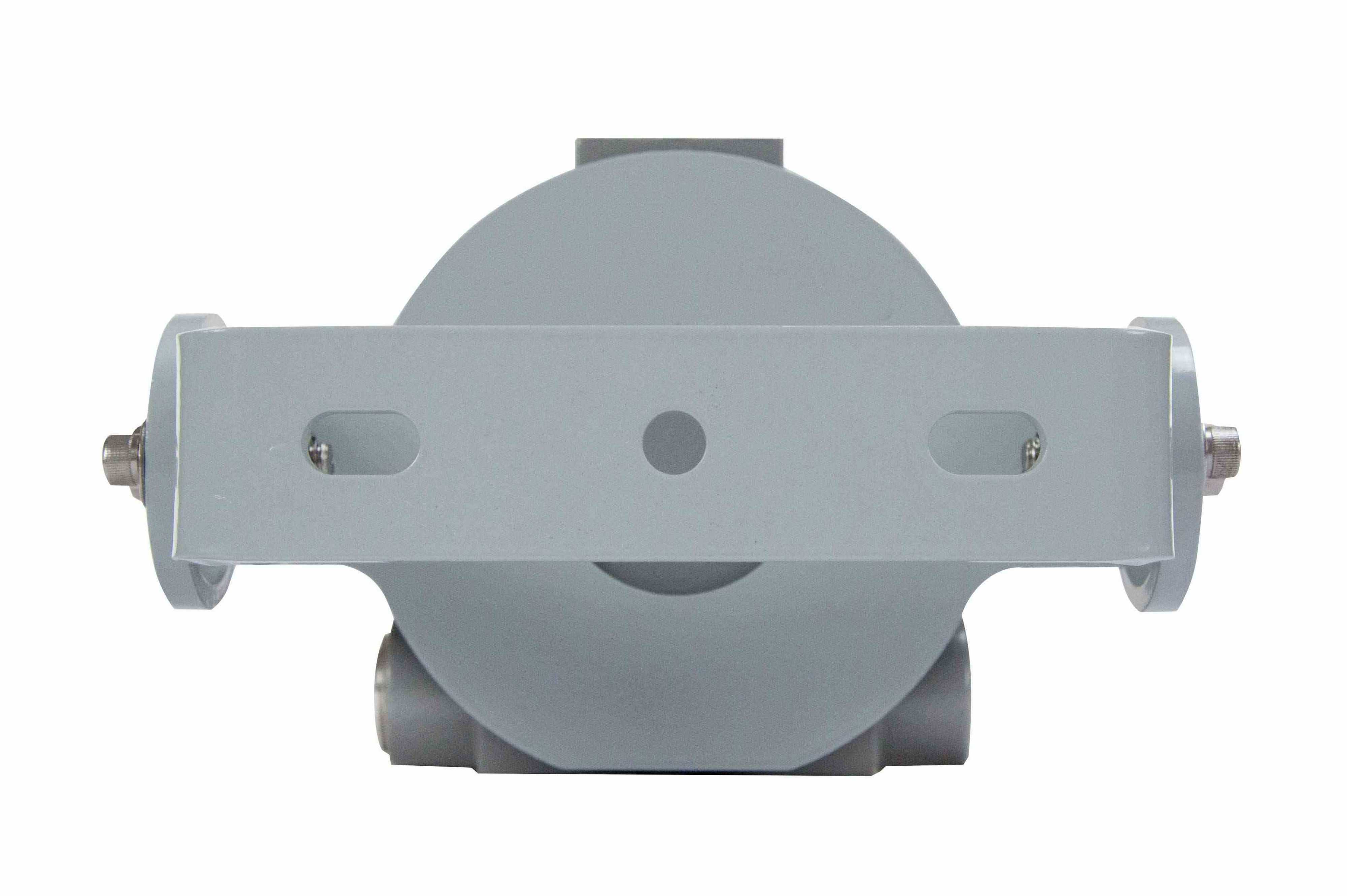

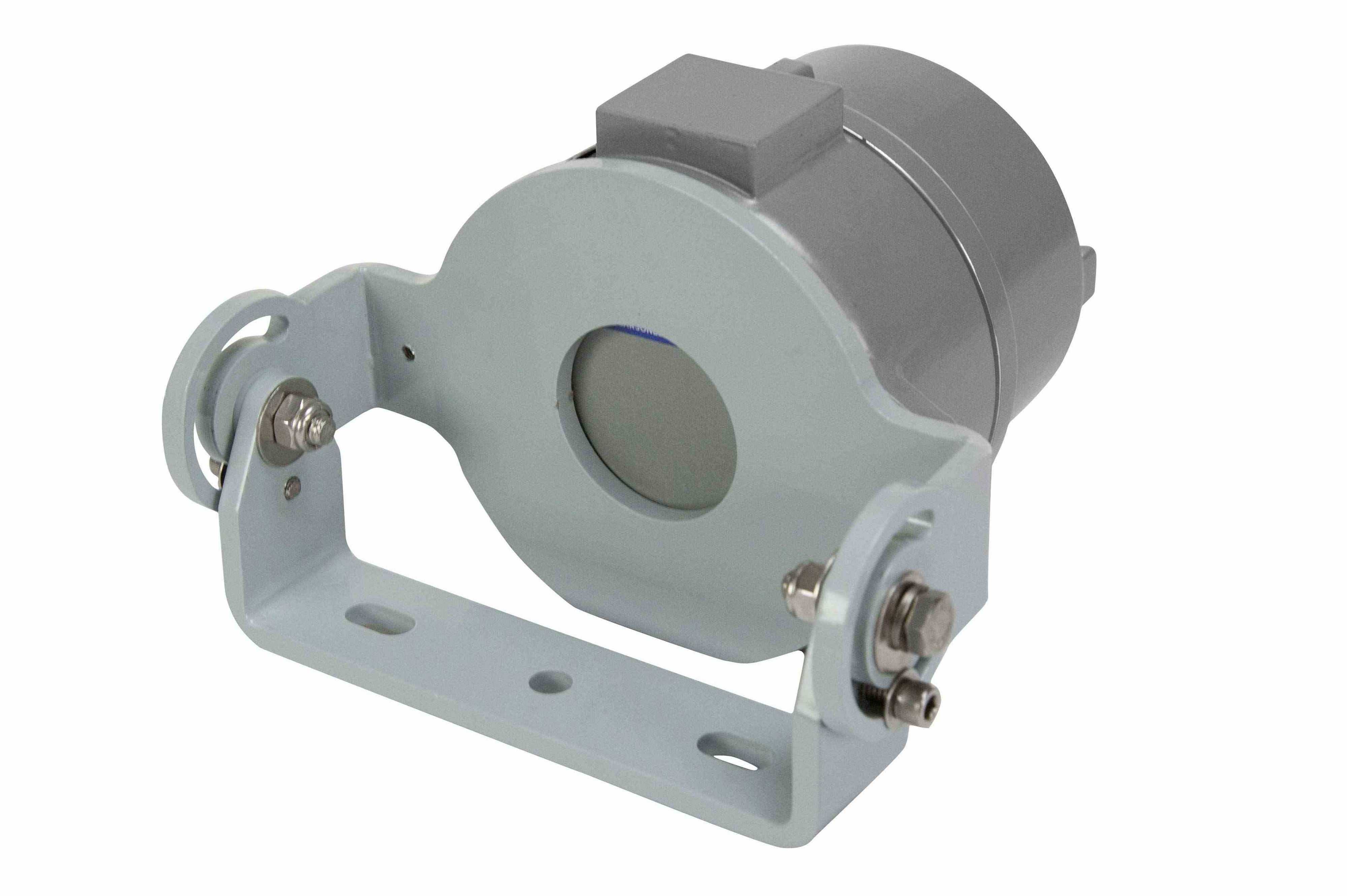

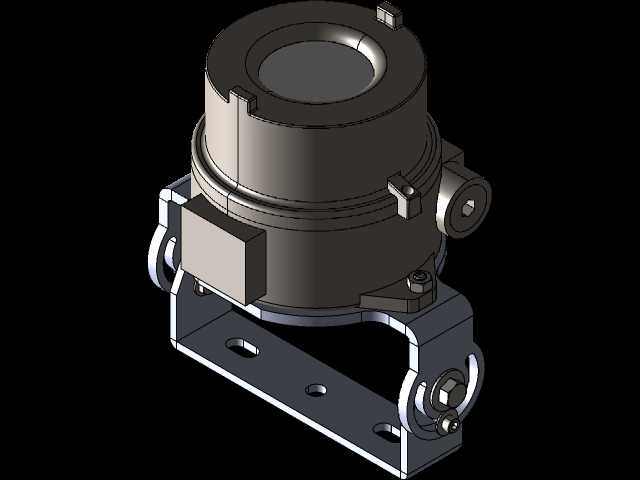

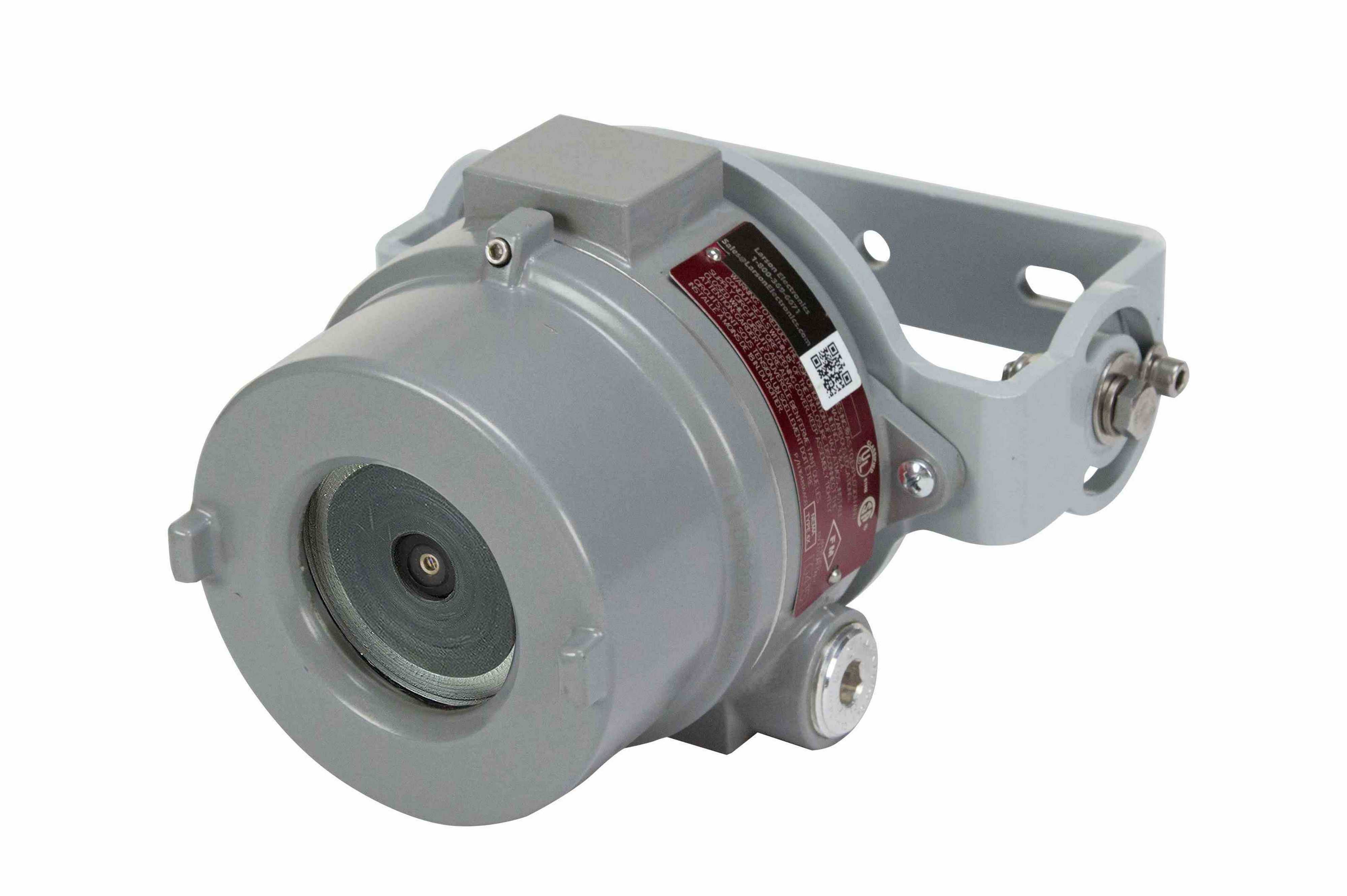

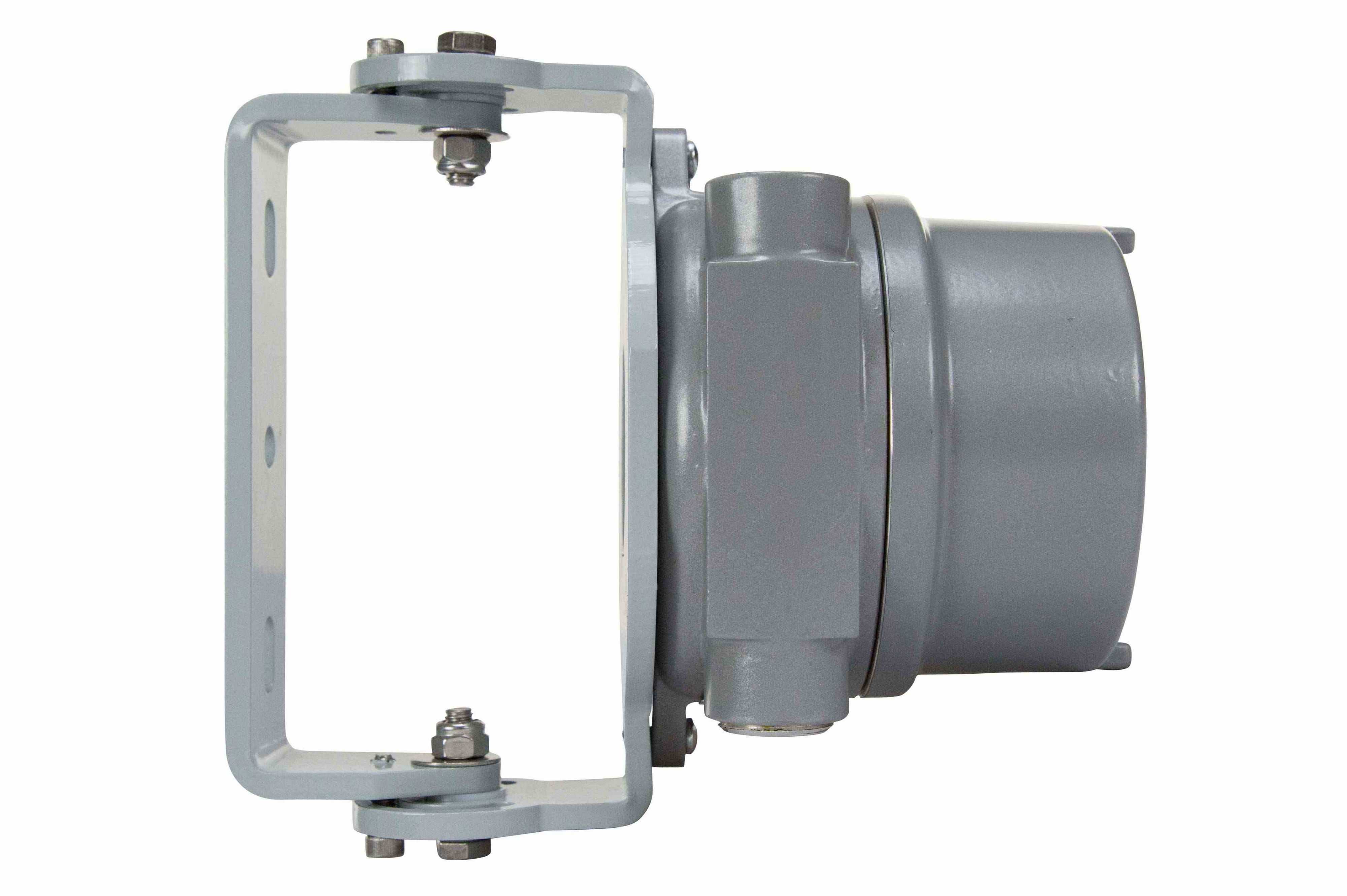

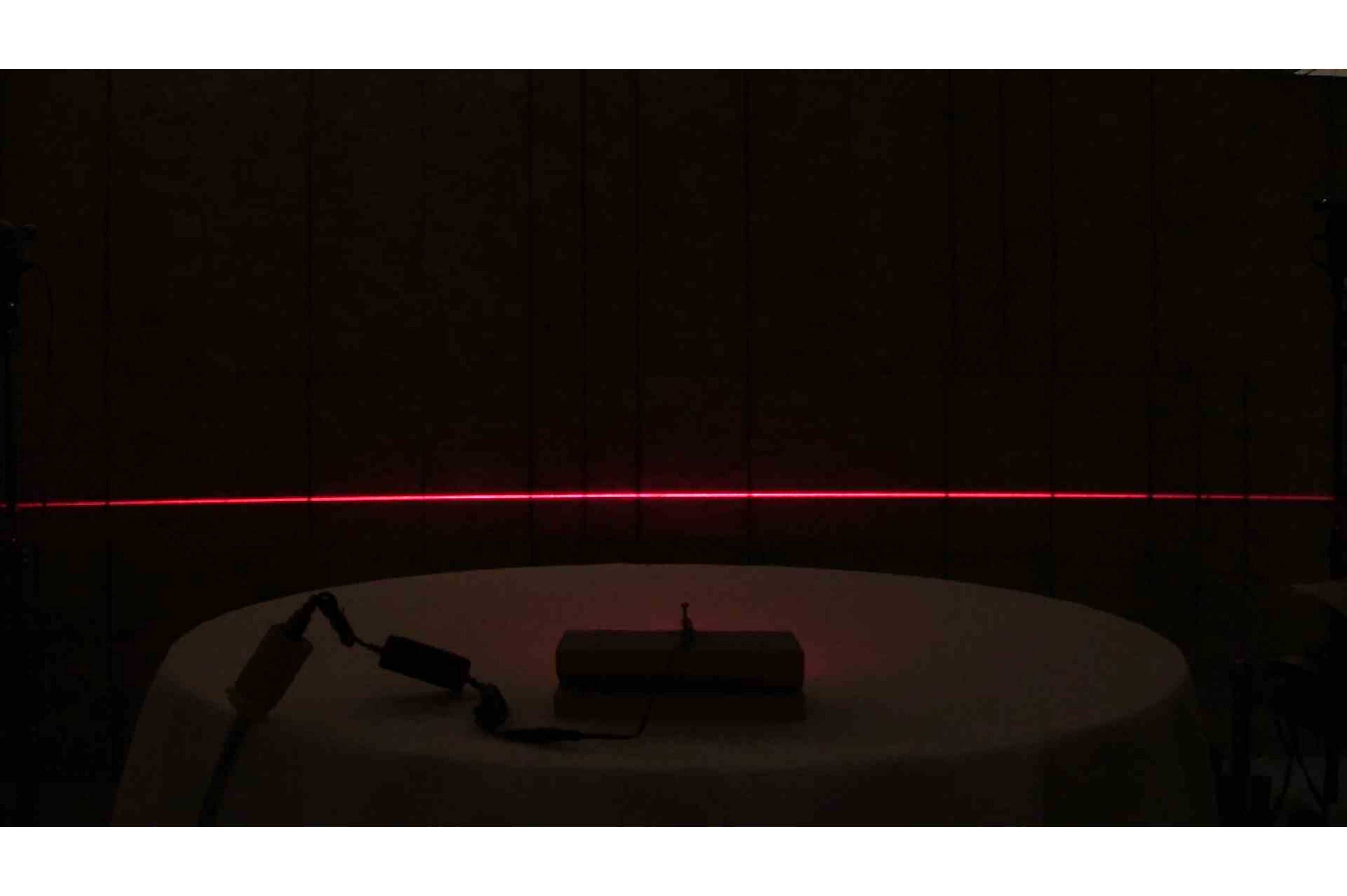

在石化厂区、油气仓储、粉尘加工车间这类存在易燃易爆介质的起重作业场景里，普通的声光警示装置往往无法满足防爆等级要求，同时起重机大臂移动、吊载行进过程中，地面作业人员仅靠声光提示很难精准判断吊载的危险投影区域，这类防爆绿色激光警示装置就是针对这类痛点设计的专用安全配套部件。从结构设计逻辑来看，这款装置采用铸铝合金外壳，整体为圆筒式主体搭配侧装可调安装支架的结构，外壳壁厚满足防爆壳体的强度要求，所有结合面均按照隔爆型设备的接合面宽度、间隙要求做精密加工，接线部位采用刚性管螺纹连接结构，适配3/4NPT规格的防爆穿线管道，能够满足1区、2区不同等级危险区域的使用要求，可抵御粉尘、水汽侵入，在一定深度的短时淋水、多尘工况下仍能稳定工作。装置前端的光学窗口采用高硼硅钢化玻璃，抗冲击性能满足工业现场磕碰、飞屑撞击的防护要求，内部集成的绿色激光模组在工业照明环境下具备更高的可视度，相比红色激光在车间强光、地面反光的场景下投射的线条边界更清晰，其内置的光学透镜组可将激光束扩散为120度的扇形投射面，安装在起重机臂架端部或行走机构侧方时，能够在地面投射出清晰的边界线条，直接标示出吊载的危险作业范围，地面人员无需抬头观察吊具位置，仅凭地面的激光线就能判断危险区域边界，相比传统的警示灯、蜂鸣器，警示的精准度大幅提升，尤其适合高噪声、视线遮挡多的重型作业车间。从安装边界来看，装置的可调支架具备两个维度的调节自由度，支架与壳体的连接部位采用单螺栓锁紧结构，松开锁紧件即可调整激光的投射倾斜角度，支架上的两个长条形安装孔允许安装时在一定范围内调整固定位置，适配不同规格的臂架型材安装面，安装时无需对起重机主体做大规模改造，仅需通过螺栓将支架固定在臂架预设的安装点位，调整好投射角度后锁紧固定螺栓即可完成机械安装，接线端通过防爆穿线管引入直流供电线缆，接好内部接线端子即可完成电气连接，整体安装流程适配现场技改的快速部署需求。装置的供电采用12V直流制式，可直接适配起重机本体的直流控制回路供电，无需额外增设电源转换模块，降低了配套布线的复杂度。在实际选型适配时，需要注意装置的安装位置要避开臂架上的运动部件干涉区域，投射角度调整时要保证激光线投射在吊载投影范围外0.5-1米的安全距离处，确保人员踏入激光标示区域时就处于吊载的危险范围外，同时要避免激光直接照射人眼，安装高度需满足现场的安全视线要求。从结构建模的角度来看，这款装置的建模重点在于隔爆接合面的尺寸精度还原、安装支架的调节行程模拟、光学窗口的装配公差匹配，建模时需要注意外壳上的铭牌安装位、接地螺钉位置、接线口的螺纹规格都要和实物一致，方便后续做安装配套的工装设计、布线布局模拟，在做起重机整体三维装配时，可直接将该模型挂载到臂架的对应安装点位，模拟不同臂架俯仰角度下激光的投射覆盖范围，验证警示区域是否覆盖全部吊载危险范围，避免出现警示盲区。这类装置相比传统的警示标识，不会因为地面油污、积尘导致标识模糊，也不会因为车间噪声过大导致警示信号被忽略，在多台起重机交叉作业的场景下，不同设备的激光警示线可清晰区分各自的作业范围，减少交叉作业的碰撞风险，同时防爆结构的设计使其能够在各类易燃易爆危险作业场所稳定运行，填补了特殊工况下起重作业精准视觉警示的设备空白。
