防爆低压红色LED警示指示灯结构设计

这款防爆红色LED指示灯的结构设计，核心围绕危险作业区域的安全警示需求展开，适配石油开采、化工炼化、油气仓储这类存在易燃易爆气体、粉尘混合物的作业场景，这类场景对电气设备的防爆等级、抗冲击性能、环境耐受度都有严苛要求，常规民用照明、警示设备完全无法满足使用标准。从实际使用场景来看，这类指示灯常安装在防爆区域的管线节点、设备操作位旁、通道转角、受限作业空间入口处，用来传递设备运行状态、区域准入权限、危险预警等视觉信号，作业人员在数十米外就能通过醒目的红色光束识别信号，哪怕是在有照明干扰、粉尘弥漫的环境下，也能保证信号的可见度。

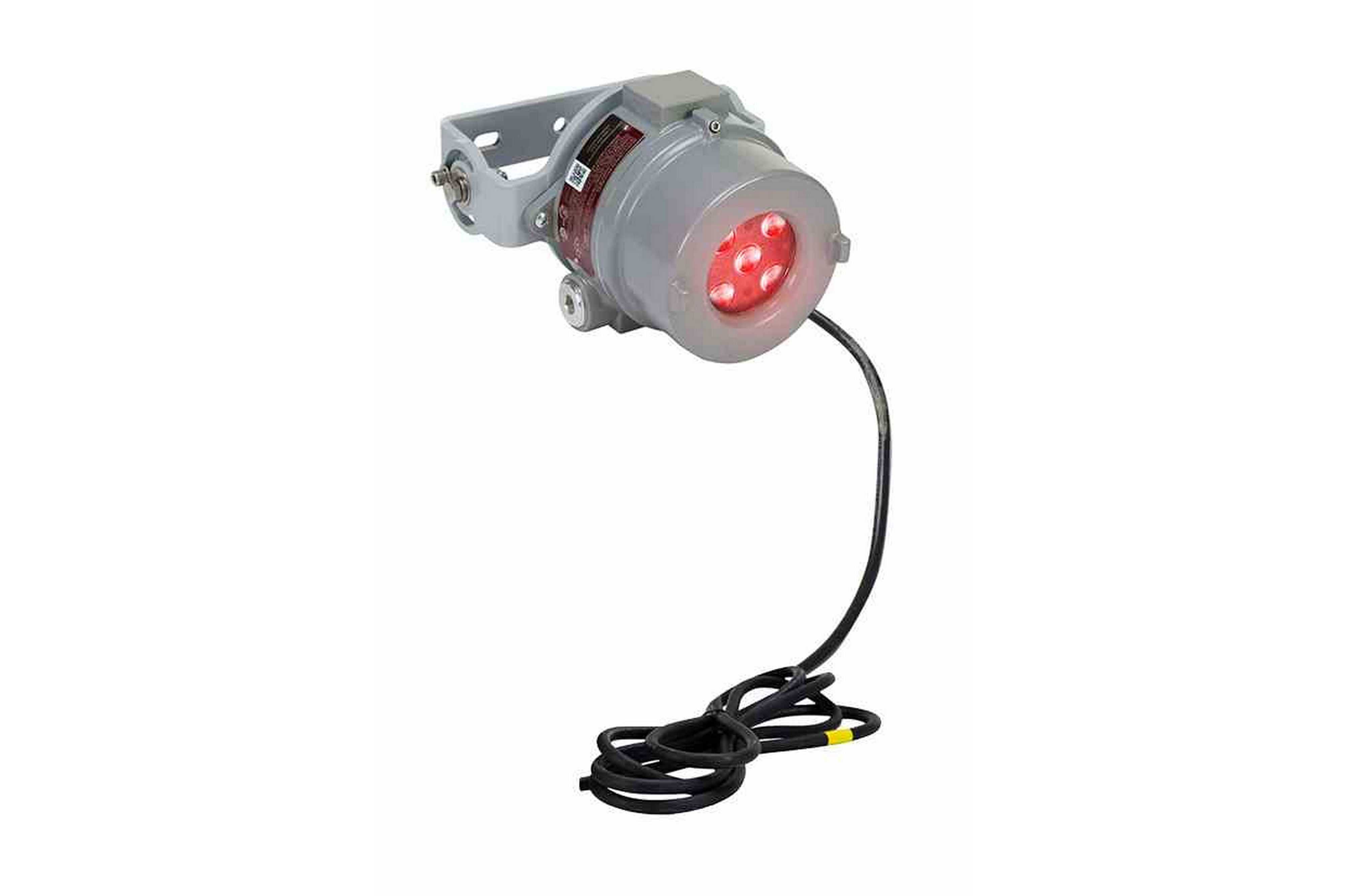

产品的功能设计完全贴合防爆场景的使用痛点，首先是宽电压适配特性，支持9-60V直流电压输入，可直接对接工业现场常见的12V、24V直流供电回路，不需要额外加装电压转换模块，减少了现场布线的额外节点，也降低了线路故障带来的安全隐患。光源部分采用5颗红色LED阵列排布，通过光学元件的配光设计，形成5°的窄角高亮度光束，同时兼顾中心区域的高亮度和周边的散光覆盖，既保证远距离的信号识别度，也能让近距离的作业人员清晰看到信号，不会因为光束过窄产生视觉盲区。驱动部分没有采用常规的恒压调节方案，而是用脉宽调制的驱动逻辑，根据LED核心的工作温度动态调整能量输出，通过人眼无法识别的高速通断控制电流，既保证LED满功率输出的亮度要求，又能把核心结温控制在安全范围内，避免长期高温带来的光衰、寿命缩短问题，正常工况下的有效工作时长可达50000小时，后期维护的频次远低于传统的白炽灯、氙气警示灯。

结构设计上充分考虑了现场的恶劣工况，外壳采用挤压铝材质一体成型，兼顾结构强度和散热性能，铝制外壳的导热特性可以快速把LED工作产生的热量传导到外部环境，不需要额外加装散热鳍片，也能避免外壳表面积尘、积污影响散热。透镜部分采用防砸硼硅酸盐玻璃，抗冲击性能远高于普通玻璃，哪怕现场有飞溅的金属碎屑、工具磕碰，也不会出现透镜碎裂的问题，同时玻璃的透光率稳定，长期在紫外线、腐蚀气体环境下也不会出现发黄、雾化的问题。密封结构采用专用密封件，整体防护等级可满足高压水冲、粉尘完全阻隔的要求，可在-40℃到60℃的环境温度下稳定工作，哪怕是北方冬季的户外露天场景、南方夏季的高温高湿车间，都不会因为环境温度变化出现密封失效、元器件故障的问题。

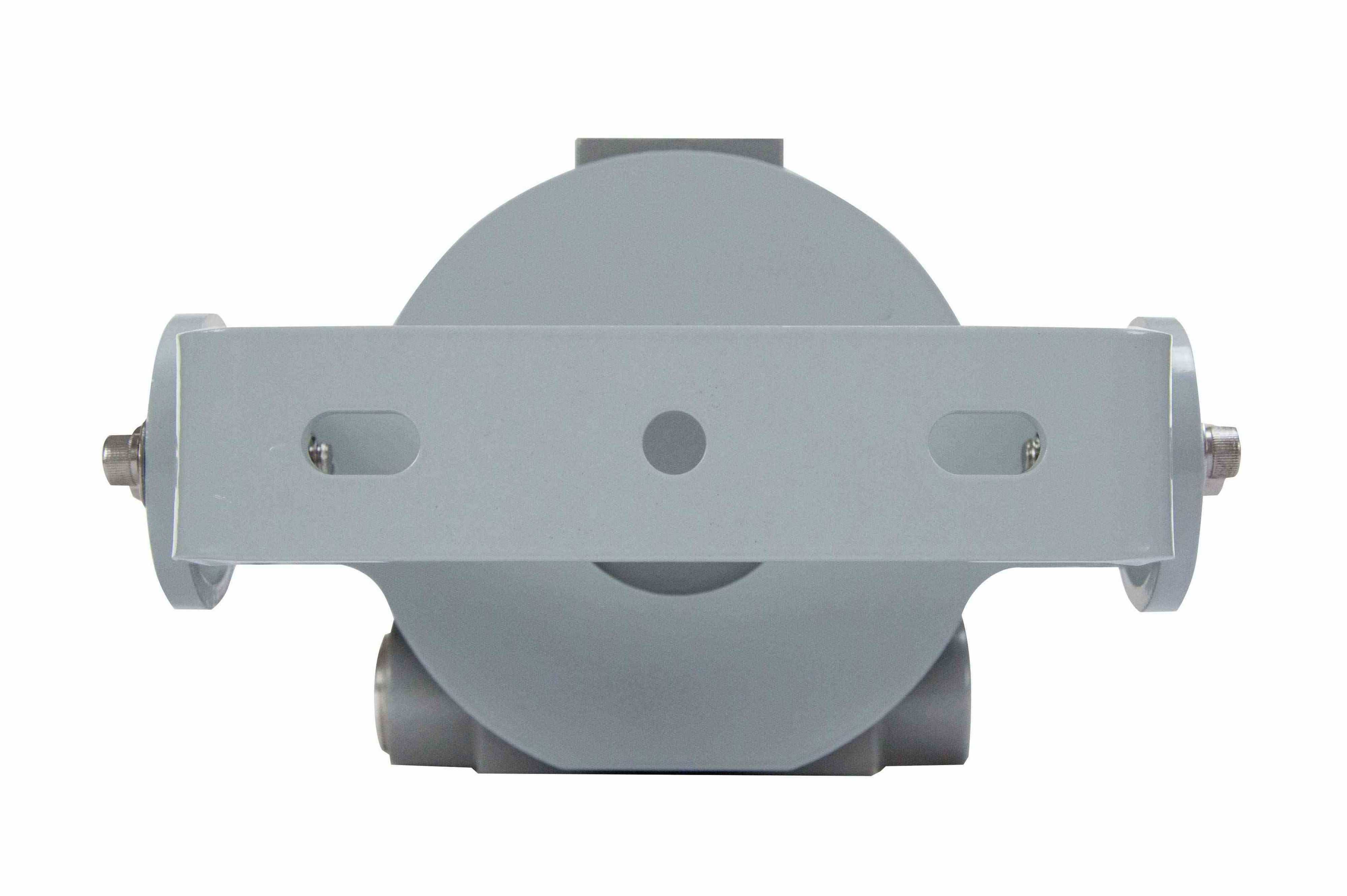

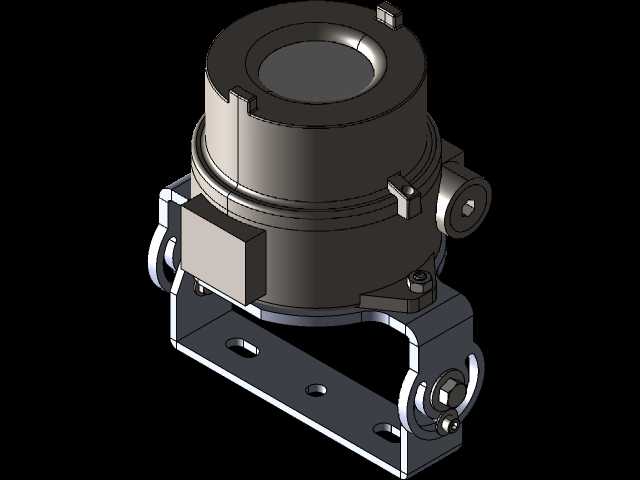

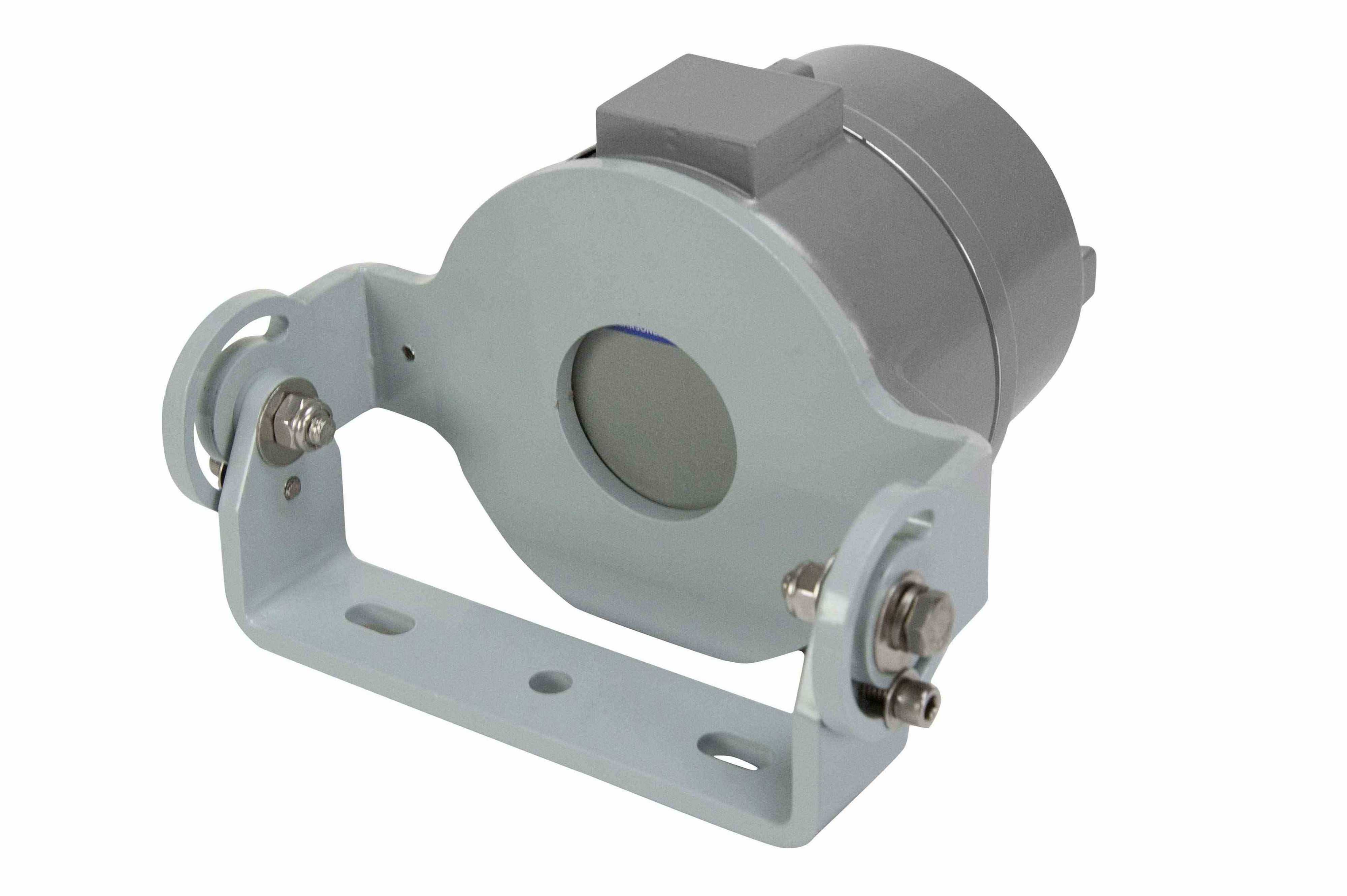

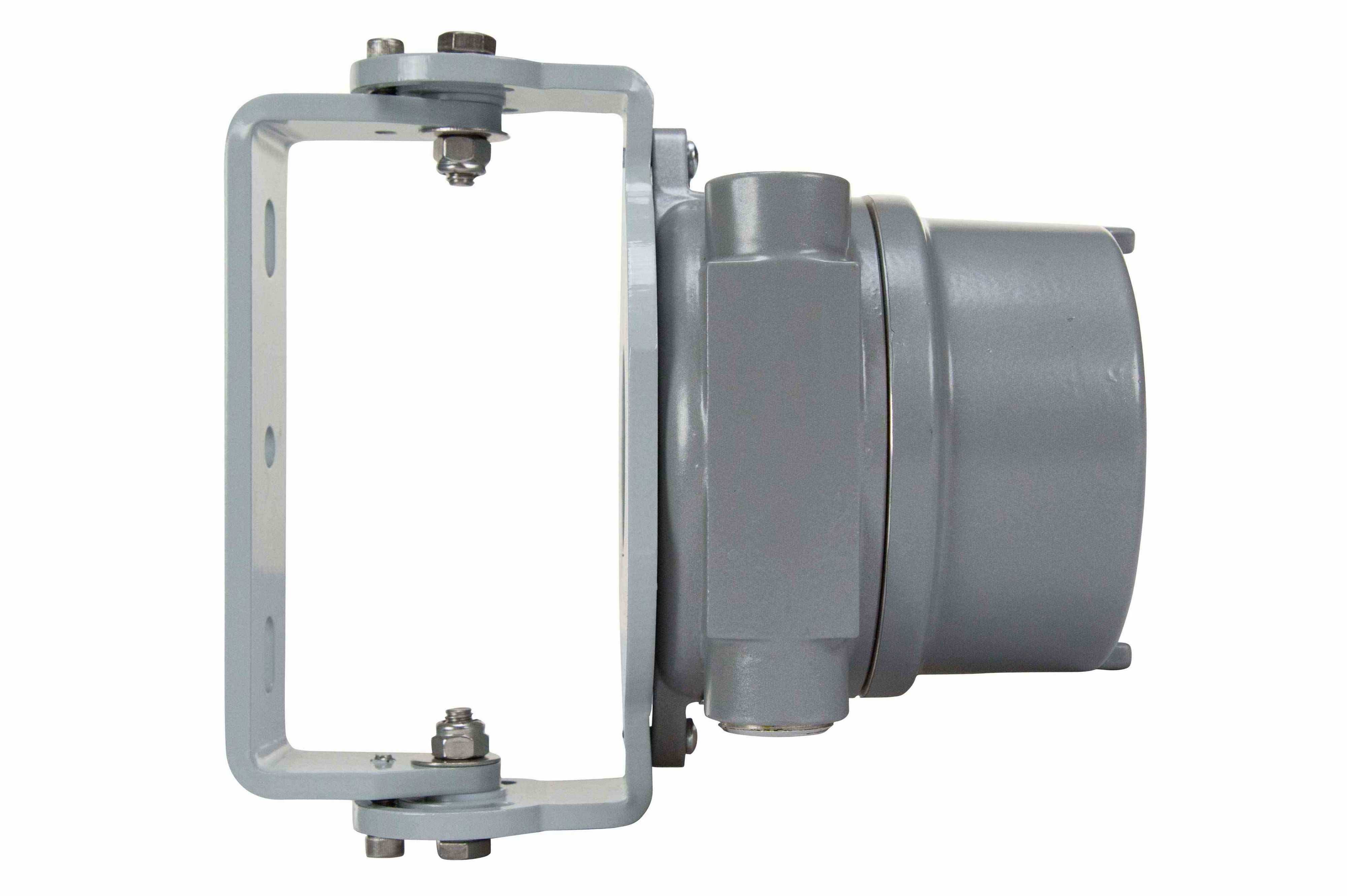

安装结构的设计充分考虑了现场安装的灵活性，配套的可调表面安装支架，通过侧面的锁紧螺钉可以调整灯具的照射倾斜角度，单孔安装螺栓可以调整灯具的水平旋转角度，安装人员不需要额外制作转接支架，就可以根据现场的视线角度调整光束方向，不管是安装在设备侧壁、管线支架、平台立柱上，都能找到合适的照射角度。出线部分采用密封锁紧结构，配套的10芯线缆直接通过密封接头引出，现场接线时只需要对接低压供电回路即可，不需要额外处理进线处的密封，降低了现场安装的施工难度，也避免了接线处密封不到位带来的防爆失效风险。

从安装边界来看，这款灯具整体采用小尺寸紧凑设计，灯体主体直径不超过100mm，加上支架的整体长度控制在150mm以内，线缆从灯体尾部侧方引出，不会占用过多安装空间，哪怕是在设备旁的狭小安装位、管线密集的夹层区域，都能顺利完成安装，不会和周边的管线、设备结构产生干涉。整体重量控制在1kg以内，安装时只需要单个M8规格的固定螺栓就能完成固定，不需要额外做加强支撑结构，对于后期改造加装的场景也非常友好，不需要对原有安装结构做大规模改动。

在安全设计层面，这款灯具的防爆设计覆盖了所有可能产生点火源的风险点，LED冷光源的工作温度远低于传统光源，外壳表面温度不会引燃周边的易燃易爆混合物，整体结构没有易脱落的零部件，抗振动、抗冲击性能满足移动设备、固定设备的安装要求，哪怕安装在有持续振动的泵组、压缩机旁，也不会出现零部件松动、光源接触不良的问题。和传统的防爆警示灯相比，这款LED灯具没有易碎的玻璃灯泡，没有预热时间，通电瞬间就能达到满亮度输出，频繁通断也不会影响使用寿命，非常适合需要频繁触发警示信号的使用场景，同时LED光源不含汞、铅等有害物质，后期报废处理也不会产生有毒有害废弃物，符合工业场景的环保要求。
