12W防爆手持LED灯磁性耳轴安装结构

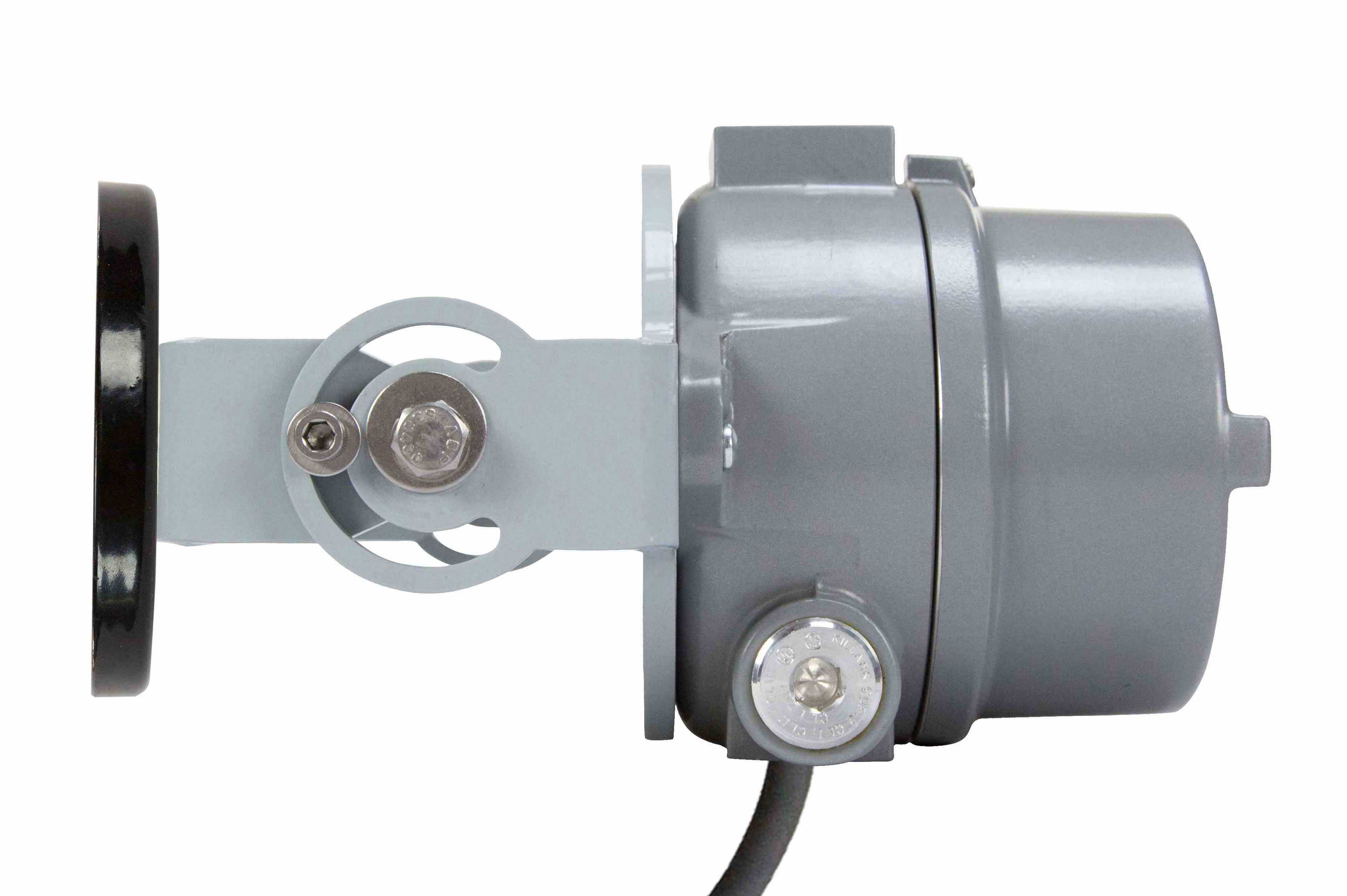

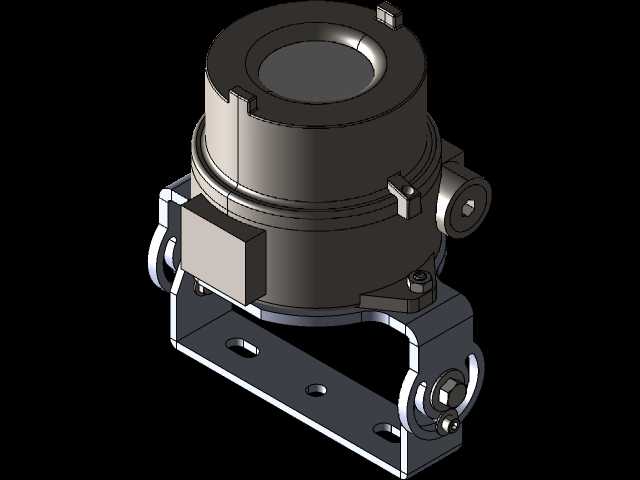

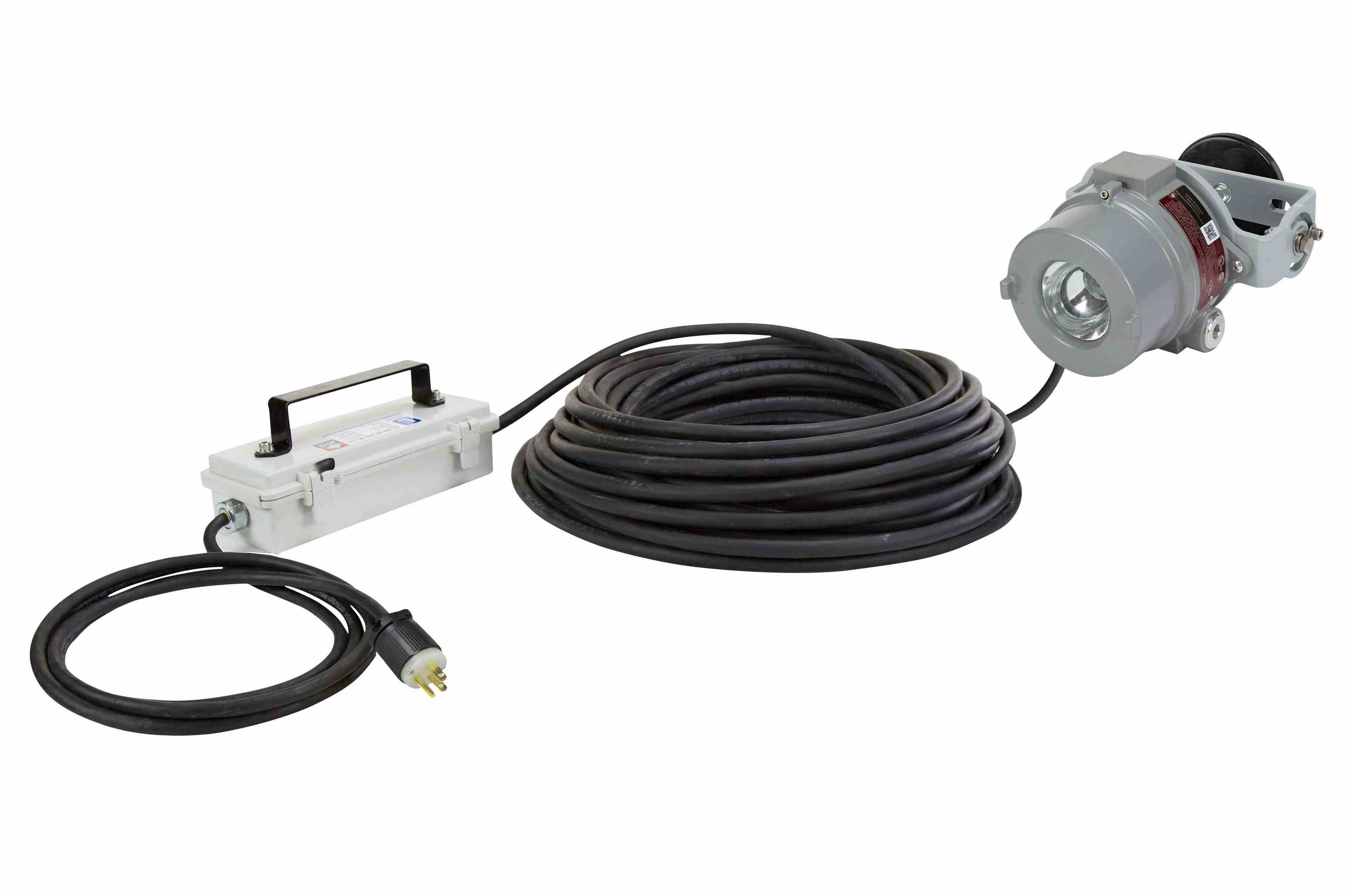

这款防爆手持LED照明装置，核心适配存在易燃易爆气体混合物的危险作业场景，涵盖石油炼化装置区、化工生产车间、油气储罐检修现场、煤矿井下非采掘面、船舶密闭舱室等存在I类、II类爆炸危险介质的作业环境，可在全球多数主流防爆认证覆盖的区域投入使用，解决传统照明设备在高危区域易引燃介质、布线受限、移动不便的痛点。装置整体分为灯头、连接线缆、变压单元三个核心部分，灯头部分采用压铸耐腐蚀无铜铝合金壳体，外表面做硬质阳极氧化处理，搭配高硼硅钢化玻璃透镜，抗冲击性能满足工业现场磕碰、坠物的防护需求，密封结构采用耐高低温硅橡胶密封圈，可阻挡粉尘、水汽进入灯体内部，适配户外临时作业、潮湿舱室作业的防护要求。灯头的安装端采用磁性耳轴结构，耳轴支架搭载200lb吸力的永磁磁铁，无需额外打孔、焊接固定支座，可直接吸附在碳钢材质的设备壳体、管道壁面、钢结构支架表面，作业人员可根据现场照明需求，直接扳动灯头调整照射角度，耳轴结构支持灯头在10°到40°的俯仰范围内无级调整，调整后依靠转轴阻尼保持角度稳定，不会因现场振动出现角度偏移。灯头的光学配置分两种光斑模式，聚光配置可实现800lm光通量输出，照射光束集中，适合远距离设备检修、管线查漏的定向照明；泛光配置可实现225lm光通量输出，光斑覆盖范围更广，适合局部作业面的全域照明，作业人员可根据现场作业需求切换对应模式。灯头内部的LED发光单元采用恒流驱动控制，内置热管理调节模块，可根据LED核心结温动态调节驱动电流，避免长时间工作导致的LED结温过高、光衰过快问题，光源寿命可达50000小时以上，发光过程无紫外线、红外辐射溢出，不会对作业人员视线造成损伤，也不会对周边光敏材料、精密仪表产生影响。连接线缆采用12号规格的SOOW重型工业橡套线，线缆长度为100英尺，外层橡套具备耐油、耐磨损、耐低温弯折的特性，可拖拽通过粗糙的作业地面，不会被现场的金属边角、尖锐毛刺割破绝缘层，线缆两端采用密封接头，分别与灯头、变压单元做防爆密封连接，避免线缆接驳位置出现火花外泄。变压单元的输入电压覆盖120-277V全范围交流市电，内置降压模块可将输入电压转换为12V或24V直流安全电压为灯头供电，变压单元本身不具备防爆性能，使用时必须放置在防爆区域之外的安全位置，仅通过线缆将低压直流电输送至危险区域内的灯头，从根源上避免高压变压部件产生的电火花引燃危险介质。变压单元的输入端配备多规格插头可选，可适配不同国家、不同场景的工业插座标准，无需额外转接头即可直接接入现场供电网络，也可根据用户需求配备不带插头的裸线端，方便用户自行接驳现场固定供电线路。手持使用时，灯头侧面的握持结构做了防滑纹理处理，即使佩戴厚重的工业防护手套，也可稳定握持灯头调整照射位置，耳轴支架的开口尺寸适配常规工业手套的操作空间，开关按键采用大尺寸橡胶密封按键，戴手套时可轻松按动操作，不会出现按键卡滞、按动无响应的问题。装置整体的工作环境温度覆盖-40℃到60℃，可在北方冬季户外、南方夏季高温车间等极端温度环境下正常启动工作，不会出现低温无法启动、高温保护停机的问题。从结构设计角度看，磁性耳轴的转轴部分采用不锈钢材质，避免长期户外使用出现锈蚀卡滞，磁铁外部做不锈钢包裹防护，避免磁铁吸附时磕碰碎裂，灯头的散热筋直接与铝合金壳体一体压铸成型，无需额外加装散热风扇，依靠壳体自然对流即可满足LED散热需求，减少了活动部件带来的故障点。安装边界方面，磁性安装面要求为厚度不小于3mm的平整碳钢表面，吸附面不得有厚漆层、氧化皮、油污等隔磁介质，否则会降低磁铁吸附力，存在灯头坠落的风险；耳轴调整时不得超出设计俯仰角度强行扳动，避免转轴密封结构失效导致水汽、粉尘进入灯头内部；线缆布设时不得碾压、尖锐物穿刺，若线缆外层出现破损必须立即更换，不得在危险区域内接驳破损线缆。
