防爆红色起重机警示激光装置结构设计

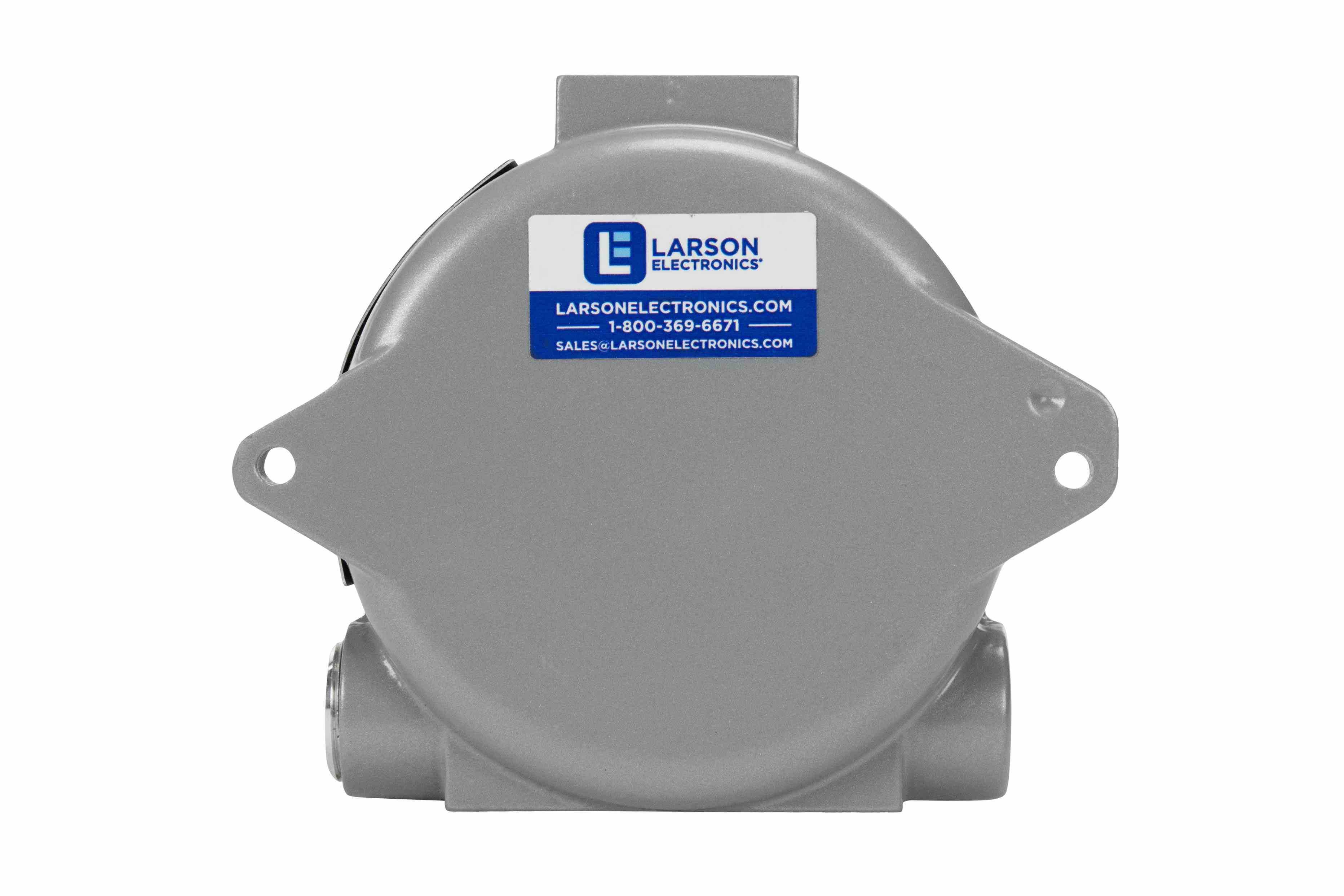

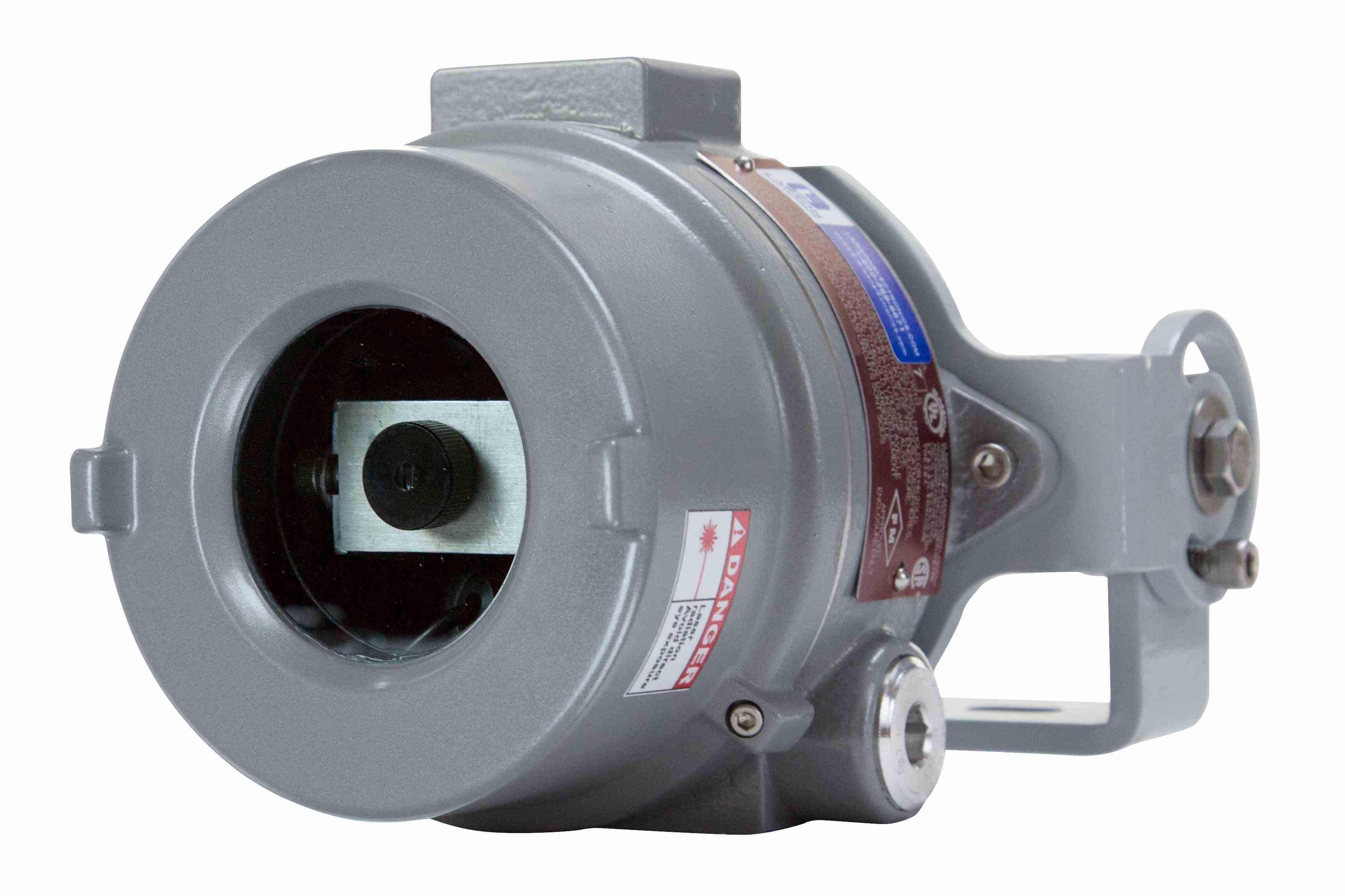

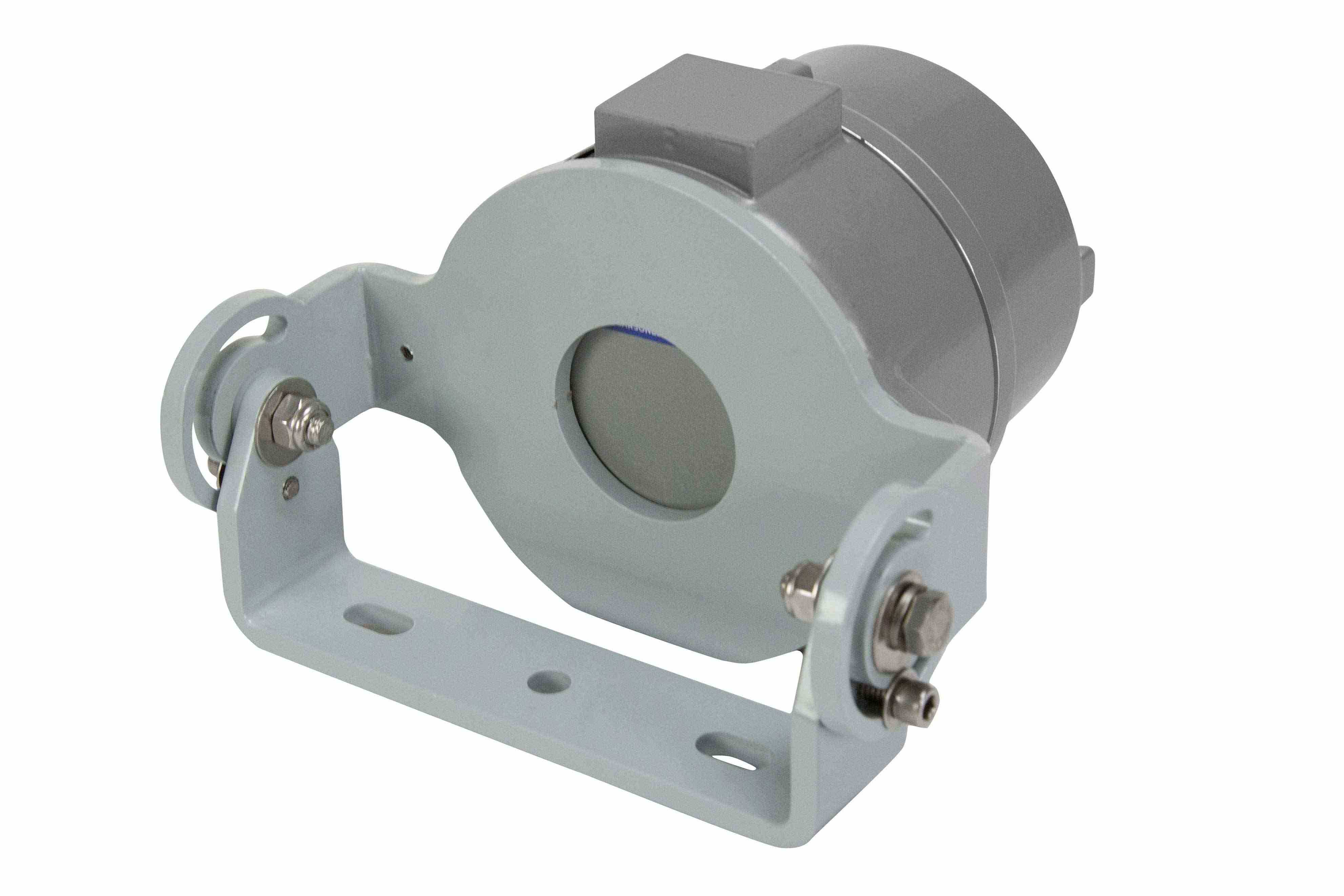

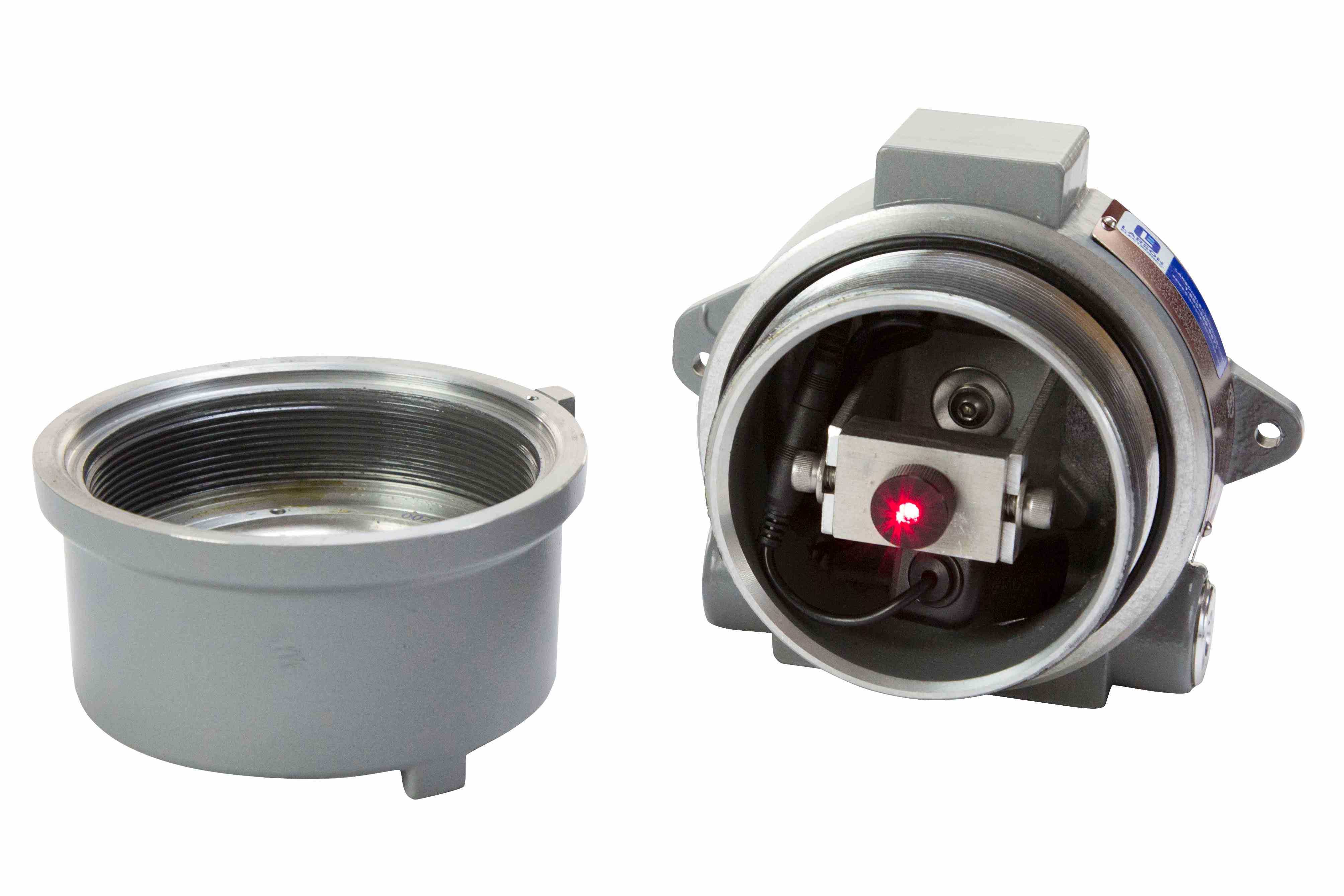

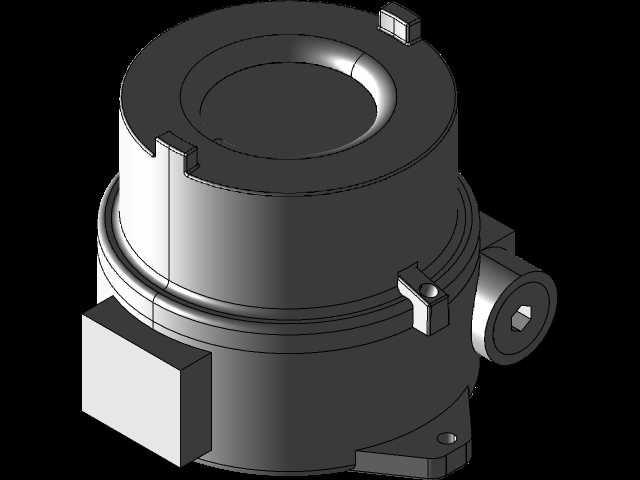

在冶金厂区、化工仓储、港口装卸这类存在易燃易爆混合气体的起重作业场景里，作业区域边界模糊一直是现场安全管控的痛点——传统的警示标识容易被货物遮挡、声光警示在高噪声环境下辨识度不足，地面划线又会随着轮胎碾压、油污附着快速失效，这款防爆红色警示激光器就是针对这类痛点开发的专用警示部件。从结构设计逻辑来看，这款激光器首先要满足防爆场景的硬性要求，外壳采用铸铝材质一体成型，壳体接缝处做了隔爆面设计，所有穿线位置都配置了密封结构，能够阻挡外界粉尘、水汽进入腔体内部，同时满足对应防爆分区的使用要求，可覆盖常见的工业爆炸性气体环境作业区域。光学组件的设计上，前端配置了大角度扩束透镜，能够将红色激光束投射为120度扇面，在起重作业区域的地面形成清晰的红色警示边界，区别于普通点状定位激光器，这种扇面投射的设计不需要额外调整焦距，只要安装高度在常规起重机臂的3到10米区间，地面形成的光带宽度就能满足作业警示需求，即使在车间日常照明环境下，红色激光的辨识度也远高于普通油漆划线。安装结构采用表面安装支架设计，支架与壳体之间设置了角度调节锁紧结构，安装时可以根据起重机臂的安装面角度调整投射方向，不需要额外制作转接工装，接线腔独立设置在壳体侧方，配置标准NPT螺纹接口，接线时不需要打开光学腔体，直接通过穿线接头引入线缆完成电气连接，既满足防爆接线的要求，也降低了现场安装的操作难度。从安装边界来看，这款激光器整体采用紧凑型壳体设计，不会占用起重机臂上过多的安装空间，壳体侧面预留的安装孔位适配常规的设备安装螺栓规格，安装时只需要在起重机臂对应位置钻孔固定即可，不需要对原有臂架结构做大规模改动。供电部分采用12V直流供电设计，适配起重机车载直流供电系统，不需要额外配置电压转换模块，内部电路做了稳压处理，能够适应起重设备作业时的电压波动，不会因为起升机构启停时的电压冲击出现损坏。在实际使用中，这款激光器投射的红色光带会随着起重机的移动同步移动，能够清晰标示出吊载作业的危险区域，提醒地面作业人员及时避让，相比传统的安全警示灯，激光的穿透性更强，即使在有少量粉尘、雾气的作业环境下，也能形成清晰的警示边界。壳体的表面做了防腐喷涂处理，能够适应户外厂区、化工车间的腐蚀环境，透镜采用耐冲击的聚碳酸酯材质，不会因为现场飞溅的金属碎屑、货物磕碰出现碎裂，日常维护只需要定期擦拭透镜表面的灰尘即可，不需要复杂的校准操作。从结构建模的角度来看，这款设备的建模重点在于隔爆壳体的配合尺寸、安装支架的调节角度范围、光学组件的同轴度设计，建模时需要注意隔爆面的长度、间隙参数符合防爆设计规范，安装支架的锁紧结构要能够在设备长期振动的工况下保持角度稳定，不会因为起重机作业时的持续振动出现投射角度偏移。接线腔的内部空间要预留足够的接线余量，方便现场线缆的接入与固定，整体壳体的散热结构要兼顾防爆要求与激光组件的散热需求，避免长期工作时腔体内部温度过高影响激光组件的使用寿命。
