防爆LED投光灯带快速更换支架结构

这款防爆LED投光灯的结构设计，核心围绕易燃易爆危险区域的固定照明需求展开，常见应用场景涵盖石油炼化厂区装置区、油气存储罐区周边、化工生产车间、煤矿井下非采掘面、喷漆作业房、燃油加注站点这类存在易燃易爆气体或粉尘积聚的作业区域，这类区域对电气设备的外壳防护、防爆性能、运行可靠性都有极高要求，普通民用或常规工业照明设备无法满足使用标准。

从设备实际用途来看，该款投光灯可在危险区域内提供大覆盖范围的固定作业照明，也可配合支架的快速拆装特性，实现临时检修作业的移动照明补光，无需额外布置复杂的临时供电线路，适配现场多变的作业需求。灯体本身采用铸铝外壳搭配5层粉末喷涂处理，外壳防护等级达到IP67，可完全阻挡粉尘进入壳体内部，同时能承受高压水流直接喷射浸泡，适配户外露天、潮湿多尘、存在腐蚀性喷淋的复杂作业环境，外壳结构做了加厚抗冲击设计，可抵御作业现场常见的磕碰、坠物冲击，避免外壳破损导致内部电气元件暴露引发安全隐患。

功能设计上，灯体搭载的LED发光单元搭配恒流驱动模块，驱动模块可自动监控输入电压电流波动，在宽幅电压输入范围内维持稳定的输出功率，避免电压尖峰、压降波动导致的LED光衰或烧毁，同时驱动模块做了独立的隔爆腔设计，与发光单元腔室物理分隔，即使单组LED单元出现故障，其余单元仍可维持正常照明，不会出现整灯熄灭的情况，大幅降低危险区域照明中断带来的作业风险。灯体散热结构采用一体化鳍片铸铝设计，直接将LED基板的热量通过外壳鳍片散出，无需额外加装散热风扇，减少活动部件带来的故障点，可保证长时间满功率运行时的结温处于合理区间，延长发光单元的使用寿命。

快速更换支架的设计思路，核心解决传统防爆灯安装后角度调整繁琐、拆装维护耗时久的痛点，支架底部采用标准法兰安装结构，可直接固定在厂区设备平台、管廊支架、墙面预装底座上，支架与灯体的连接部位采用快锁式手拧螺钉结构，无需额外专用工具，即可松开锁止结构调整灯体的照射角度，调整范围覆盖俯仰90度、水平360度旋转，调整到位后直接拧动手拧螺钉即可完成锁止，无需拆装固定螺栓，大幅缩短现场维护、角度调整的作业时间，在易燃易爆区域作业时，可减少操作人员在危险区域的停留时长，降低作业安全风险。支架与灯体的连接部位做了防脱设计，即使松开锁止螺钉，灯体也不会直接从支架上脱落，避免高空安装时灯体坠落引发安全事故。

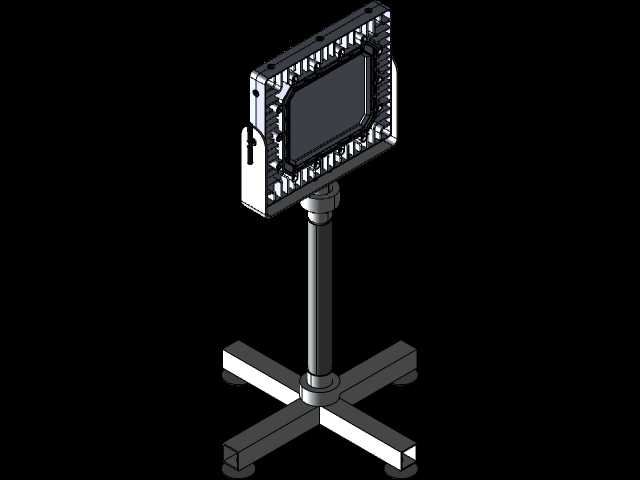

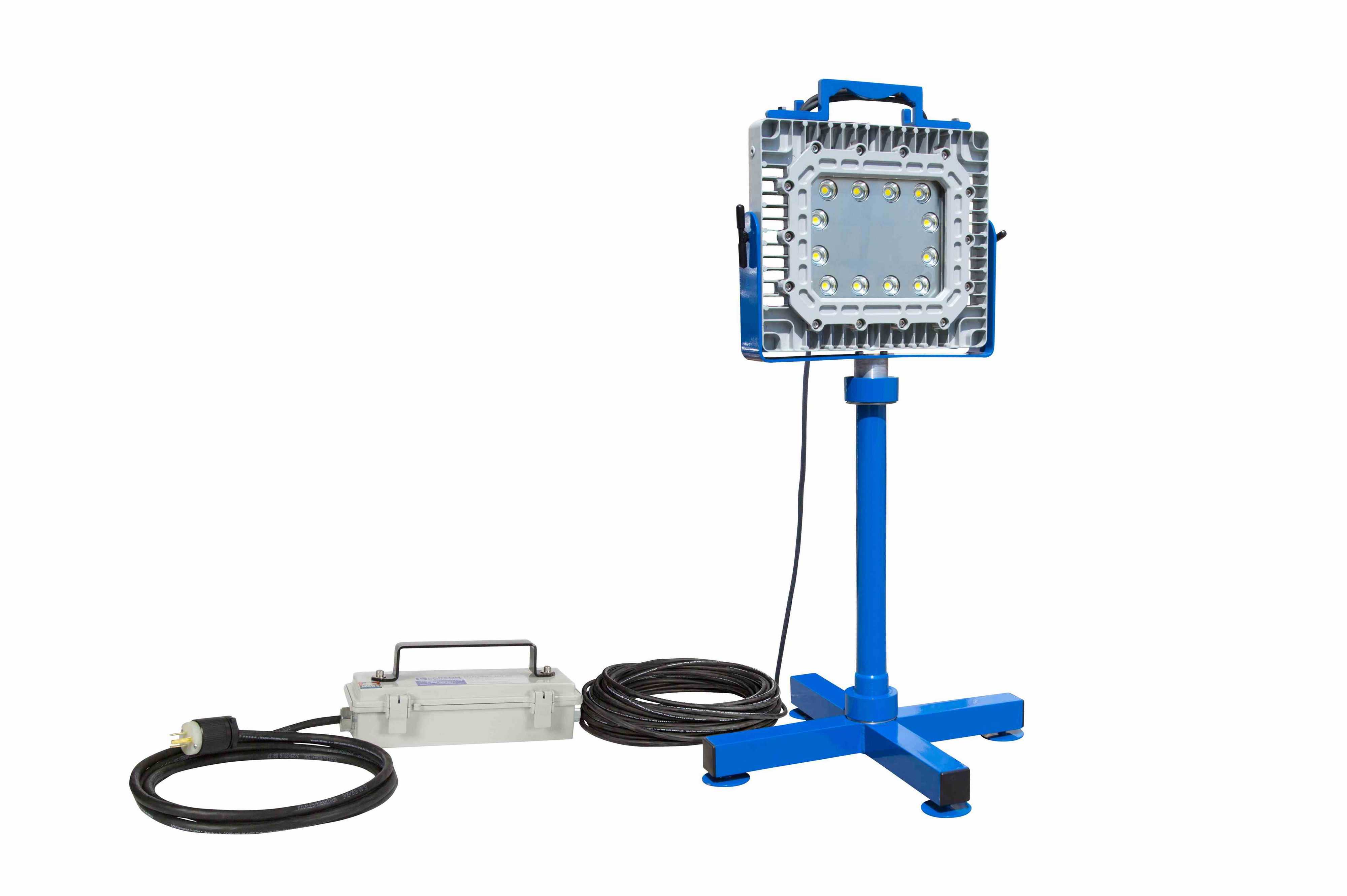

安装边界方面，该款投光灯搭配3英尺高度的立式支架时，整体安装高度距安装基准面约0.9米，灯体本身的外形尺寸适配小范围局部照明的安装空间，若搭配壁挂安装支架，灯体距墙面的安装突出距离不超过200毫米，不会占用过多的作业通道空间。供电接线部位采用标准防爆格兰头结构，可适配不同线径的防爆穿线软管，接线腔内部预留足够的接线端子空间，方便现场线缆接入，接线腔与主腔之间采用隔爆接合面设计，满足防爆等级的隔爆间隙要求，即使内部出现燃爆，火焰也不会通过接合面间隙引燃外部易燃易爆介质。

灯体顶部设计有集成搬运手柄，方便现场安装搬运时的持握，无需额外捆绑吊具即可完成单人搬运安装，适配现场复杂的安装作业条件。可选配的不同光束角透镜，可根据现场照明需求选择窄光束、中光束、宽光束配置，窄光束适用于远距离重点设备的局部照明，中光束适用于常规作业区域的均匀照明，宽光束适用于大范围敞开区域的泛光照明，无需更换灯体即可通过更换透镜实现不同照明效果的适配，提升产品的场景适配性。
