M4卡宾枪CATIA三维建模作品

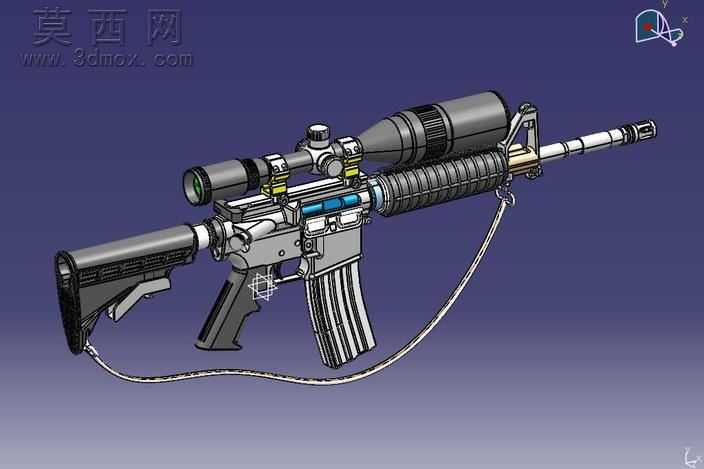

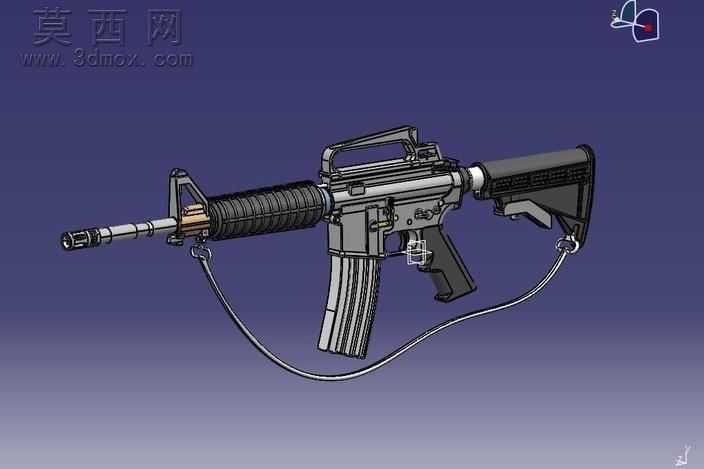

本作品为M4卡宾枪的高精度三维建模成果，采用CATIA V5 R20版本完成全结构设计与装配搭建，完整还原了M4卡宾枪的经典外形与核心结构特征。建模过程遵循自顶向下的设计思路，首先完成整枪的整体轮廓基准搭建，依据真实枪械的尺寸比例确定枪管、机匣、护木、枪托、握把、弹匣等核心部件的空间位置与装配关系，确保各部件的相对位置符合实枪的布局逻辑。各零部件建模阶段，针对枪管部分，通过回转特征构建枪管主体轮廓，精准还原枪口装置、枪管外径变化段的结构细节，对护木的防滑纹理、散热槽结构采用阵列与切除特征组合实现，还原护木的握持触感设计与散热功能结构。上机匣部分重点还原提把结构、拉机柄槽、抛壳窗的细节特征，对机匣表面的装配定位孔、连接卡扣结构均做了精准建模，保证结构的可装配性；下机匣部分还原扳机护圈、弹匣井、快慢机档位结构的细节，握把部分通过曲面建模构建符合人体工程学的握持曲面，还原握把的防滑纹理设计。枪托部分采用伸缩式结构建模，还原枪托的伸缩导轨、缓冲管、托腮板、枪托底板的结构，可直观展示枪托的伸缩调节逻辑；弹匣部分还原弧形弹匣的外形、弹匣口抱弹口结构、弹匣底部的底板细节，背带环部分通过扫掠特征构建金属挂环与连接结构，还原背带的安装位置与形态。材质与渲染阶段，针对不同部件赋予对应材质属性，金属部件如枪管、机匣采用哑光金属材质，调整金属粗糙度与反射参数还原枪械金属表面的氧化处理质感，护木、握把、枪托等聚合物部件采用哑光工程塑料材质，还原聚合物部件的磨砂质感，背带部分采用编织织物材质，调整纹理参数还原织带的编织纹理效果。装配阶段严格按照实枪的装配逻辑添加配合约束，各活动部件如扳机、快慢机、枪托伸缩段均保留合理的活动自由度，可直观展示枪械的部分动作逻辑，整体模型结构完整，细节还原度高，可用于轻武器结构展示、三维教学演示、相关文创设计参考等场景，建模过程严格遵循参数化设计原则，各特征参数可编辑调整，方便后续进行结构修改与衍生设计。
