圆形盘状浊点结构精密三维造型

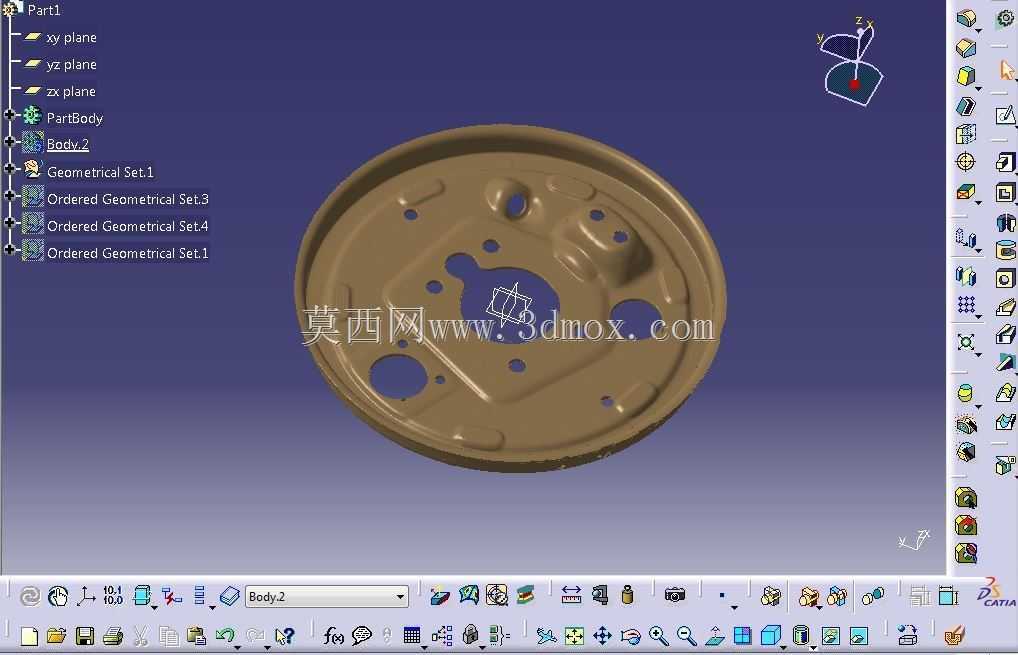

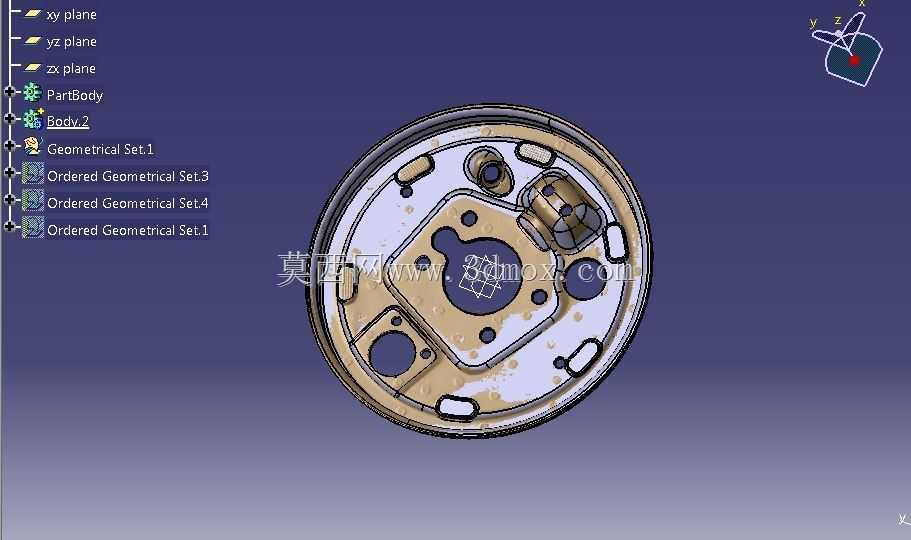

　　这套盘状构件的三维造型，核心围绕圆形端面内多组异形安装位、镂空孔与分层腔体展开，整体轮廓以同轴回转面为外边界，外圆侧壁预留均匀分布的卡扣槽与定位缺口，适配嵌入式装配场景。从实际工程落地角度看，这类盘体常作为小型机电设备的端盖承载基座，内侧排布的凸台、沉孔与异形腔室，分别对应电气元件固定、走线避让、限位卡接三类功能需求，在交流稳压类小型电工设备、桌面式精密仪器的内部承载结构中十分常见。

　　建模过程中先以外圆基准面搭建回转主体，再逐层拆分内侧的高低凸台：中心区域的多边形沉台用于核心元件的轴向定位，周边错落分布的圆形通孔、长圆槽与异形凹腔，每一处特征都对应装配时的零件避让需求——部分通孔用于紧固件穿装，部分盲孔用于定位柱插合，边缘的弧形卡扣槽则配合外壳实现免螺丝快装。结构分层上，盘体壁厚做了均匀过渡，在凸台交汇位置做了局部加厚处理，避免注塑或机加工过程中出现壁厚不均导致的变形，内侧的加强筋沿径向零散分布，既不干涉内部元件摆放，又能提升盘体整体抗扭刚度。

　　安装边界层面，外圆的径向尺寸为整个构件的最大轮廓，装配时需在配套壳体内预留对应直径的同轴容纳腔，端面方向的总厚度由底层基板到最高凸台的轴向距离决定，所有凸起特征均未超出外圆轴向投影范围，不会在径向装配时产生干涉。孔位的位置度在建模时同步做了约束，中心沉台与外圆保持同轴，周边安装孔的孔距按照通用小型电工元件的安装孔距规范排布，可直接匹配常规接线端子、稳压模块的固定尺寸。

　　从功能特性来看，盘体上的镂空结构并非单纯减重：大尺寸圆孔用于散热通风或接线穿出，小尺寸沉孔用于埋入螺丝头保证端面平整，异形腔室则专门容纳形状不规则的功能元件，避免装配后出现元件晃动。边缘的卡扣槽采用对称排布，装配时沿轴向推入即可完成卡合，拆卸时也可通过槽口预留的间隙撬动，兼顾装配效率与后期维护便利性。

　　设计思路上没有采用规整的全平面布局，而是根据内部元件的实际轮廓反向生成腔体凹凸，最大化利用盘内有限空间，在有限的圆形端面内容纳更多功能组件，同时保证各元件之间留有足够的电气间隙与散热距离。建模时所有特征均保留参数化关联，若后续需要调整外圆直径或孔位间距，只需修改对应草图尺寸即可快速重构，无需重新绘制整体结构，方便后续衍生不同规格的同系列产品。对于结构设计从业者而言，这套造型完整呈现了盘类承载件从功能分区到特征落地的全流程逻辑，每一处凹凸、每一个孔槽都有明确的装配指向，没有冗余的装饰特征，完全服务于实际装配与使用需求。
