手提式锁紧定位机械构件三维设计

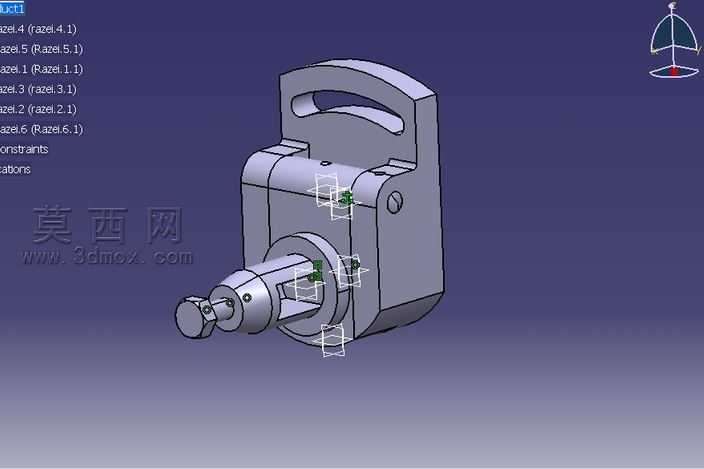

本作品为一款手提式锁紧定位机械构件的三维数字化模型，建模阶段依托参数化建模逻辑完成全结构搭建，首先对构件的整体功能分区进行拆解，将其划分为手提握持部、主体基座、伸缩锁紧轴、定位销孔、调节旋钮五大核心模块，建模过程中严格遵循机械加工的公差配合要求，对各装配接触面预留合理的配合间隙，保证后续虚拟装配与实际加工的可行性。模型构建过程中，先通过草图绘制完成各截面轮廓的精准约束，对握持部的弧形轮廓做圆角过渡处理，既符合人体工学握持需求，也避免应力集中问题；主体基座部分采用实体拉伸与切除特征组合完成腔体结构搭建，内部预留锁紧机构的运动空间，侧壁的定位销孔采用同轴度约束完成定位，保证与伸缩轴的装配精度。伸缩锁紧轴部分采用阶梯轴结构设计，轴端的球形顶头做球面约束，轴身的卡槽与基座内部的卡簧结构做匹配设计，保证锁紧行程的限位可靠性；侧面的调节旋钮采用滚花纹理建模，还原实际零件的防滑操作结构，旋钮与基座的连接轴做旋转自由度约束，可模拟实际调节时的转动动作。材质渲染阶段，对构件整体赋予哑光金属材质，模拟常用45号钢经喷砂处理后的表面质感，对活动配合面赋予略高的金属光泽度，区分加工面与非加工面的视觉差异，握持部表面添加细微的磨砂纹理，提升握持区域的视觉辨识度。结构设计上，该构件集成了便携提拿、快速锁紧、位置调节三大核心功能，手提部分的镂空结构在保证结构强度的前提下降低了整体重量，适合现场快速转运与临时装夹使用；锁紧机构采用顶紧式锁紧逻辑，通过旋钮旋转带动内部凸轮结构推动伸缩轴伸出，实现对目标工件的顶紧定位，反向旋转旋钮即可解除锁紧，操作流程简便高效。建模过程中对所有棱边做了合理的倒角与圆角处理，既符合机械加工的工艺要求，也避免锐边带来的操作安全隐患，各零件的装配关系完全按照实际机械装配逻辑搭建，可直接用于装配干涉检查、运动仿真验证，也可导出工程图用于实际加工生产，整体结构紧凑，功能集成度高，可作为小型工装夹具的核心锁紧模块使用，适配多种需要临时定位锁紧的工业作业场景。
