100W防爆紫外线LED灯具180°光束角结构

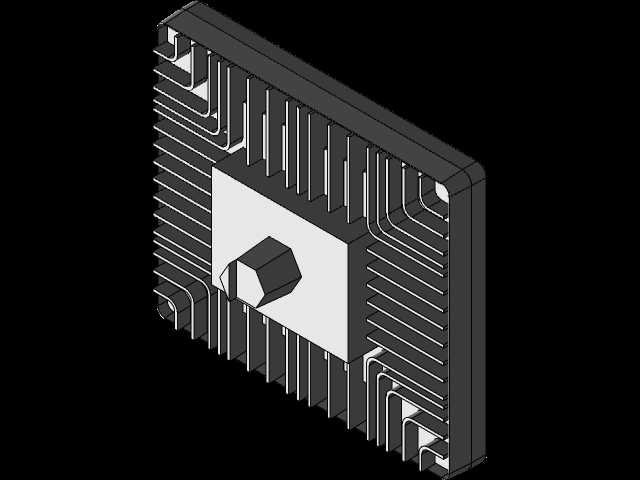

　　这款防爆紫外线LED灯具的三维结构，核心面向存在易燃易爆挥发性气体的工业作业场景设计，最典型的应用场景是密闭喷涂作业车间，这类场景中漆雾、有机溶剂挥发物长期弥漫，普通照明或UV设备极易因电火花、表面高温引发爆燃风险，同时喷涂工序里的漆面固化、残留试剂检测环节，又需要稳定的紫外线辐照输出，这款灯具的结构设计完全围绕这类场景的核心矛盾展开。从实际用途来看，它并非普通照明设备，核心功能是输出特定波段的紫外线，一方面用于油漆、粘接剂涂层的快速固化作业，另一方面可配合检测试剂完成食品加工、精密零部件表面的无损检测，排查表面残留污渍、微裂纹等常规目视无法识别的缺陷，180°的光束角设计，能够在安装高度固定的前提下，覆盖更大的有效辐照区域，减少同区域内的灯具布设数量，降低布线与后期维护的点位密度。

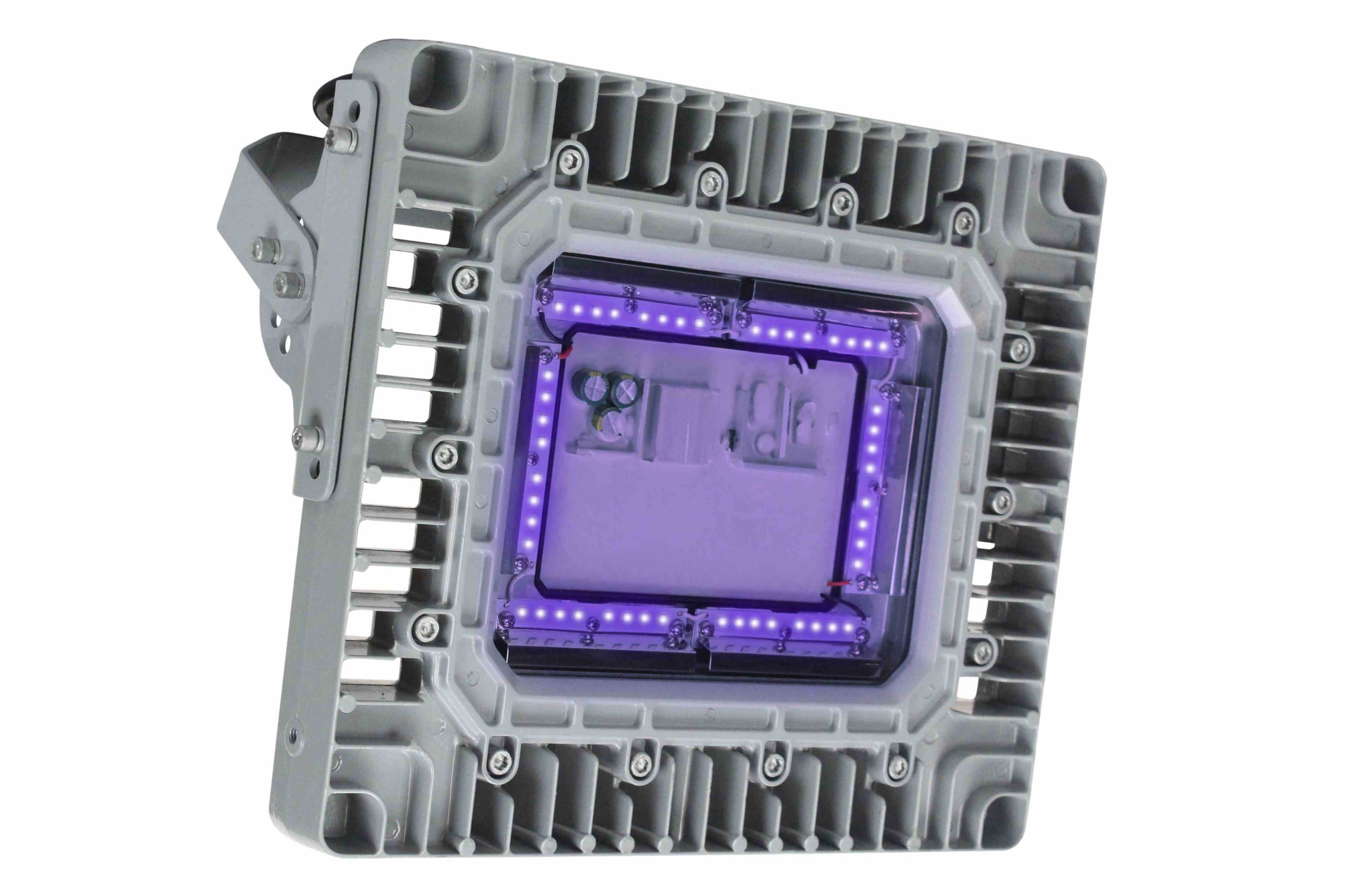

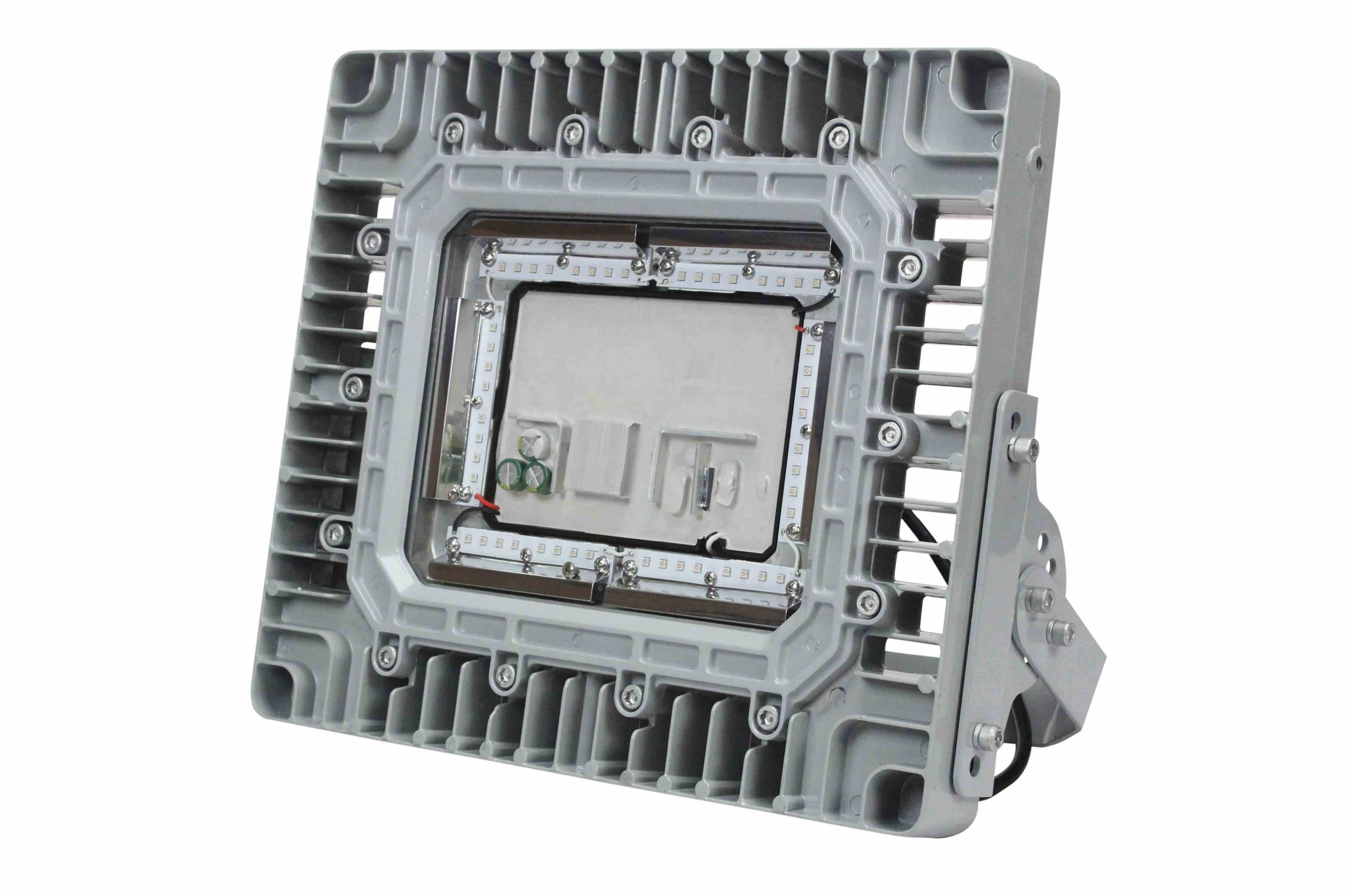

　　从功能特性的结构实现来看，整灯的防爆设计首先体现在外壳结构上，壳体采用铸铝合金材质，表面做无铜粉末涂层处理，既避免长期在潮湿、有腐蚀溶剂的环境中出现壳体锈蚀，也能防止壳体材质与挥发性介质发生反应产生安全隐患，壳体的散热鳍片采用一体化铣削成型结构，和LED光源基板的安装面做了贴合度优化，没有额外拼接的散热组件，减少热阻的同时，也避免了拼接缝隙带来的防爆密封失效风险。光源部分采用分区独立驱动设计，整灯的LED光源分为12个独立模组，每两个模组搭配一套独立驱动电路，单组模组或驱动出现故障时，其余分区仍可正常工作，不会出现整灯突然熄灭的情况，避免作业区域突然失去辐照光源引发工序中断或安全隐患，这种分区结构也降低了单路驱动的负载压力，延长整体使用寿命。

　　设计思路上，这款灯具完全规避了传统紫外线汞灯的结构缺陷，传统汞灯需要特殊滤光层阻挡无用波段，工作时会产生大量无效热能，不仅能耗高，表面高温还容易引燃周边易燃易爆介质，这款LED结构的光源直接输出350-380nm波段的长波紫外线，不需要额外滤光结构，工作时壳体表面温度控制在安全阈值内，即使在T6级防爆要求的危险场景中，也不会因表面温度过高引爆周边气体。密封结构上整灯达到IP67防护等级，所有接线部位、光源腔体的接缝处都采用耐溶剂腐蚀的密封胶条做压合密封，既可以阻挡高压喷射的水流、粉尘进入腔体内部，也能防止喷涂作业中的漆雾、有机溶剂蒸汽渗入腐蚀内部电路。

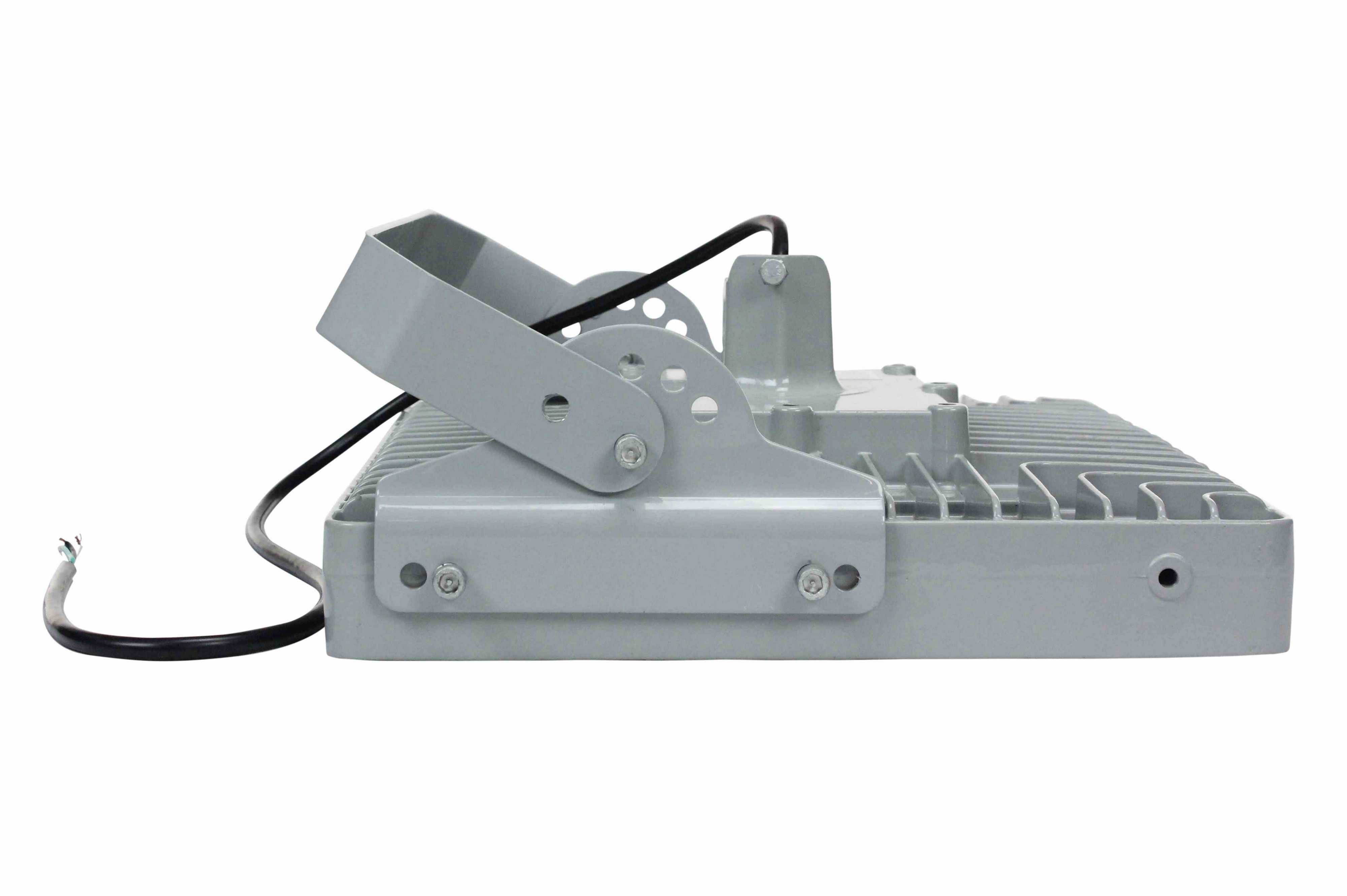

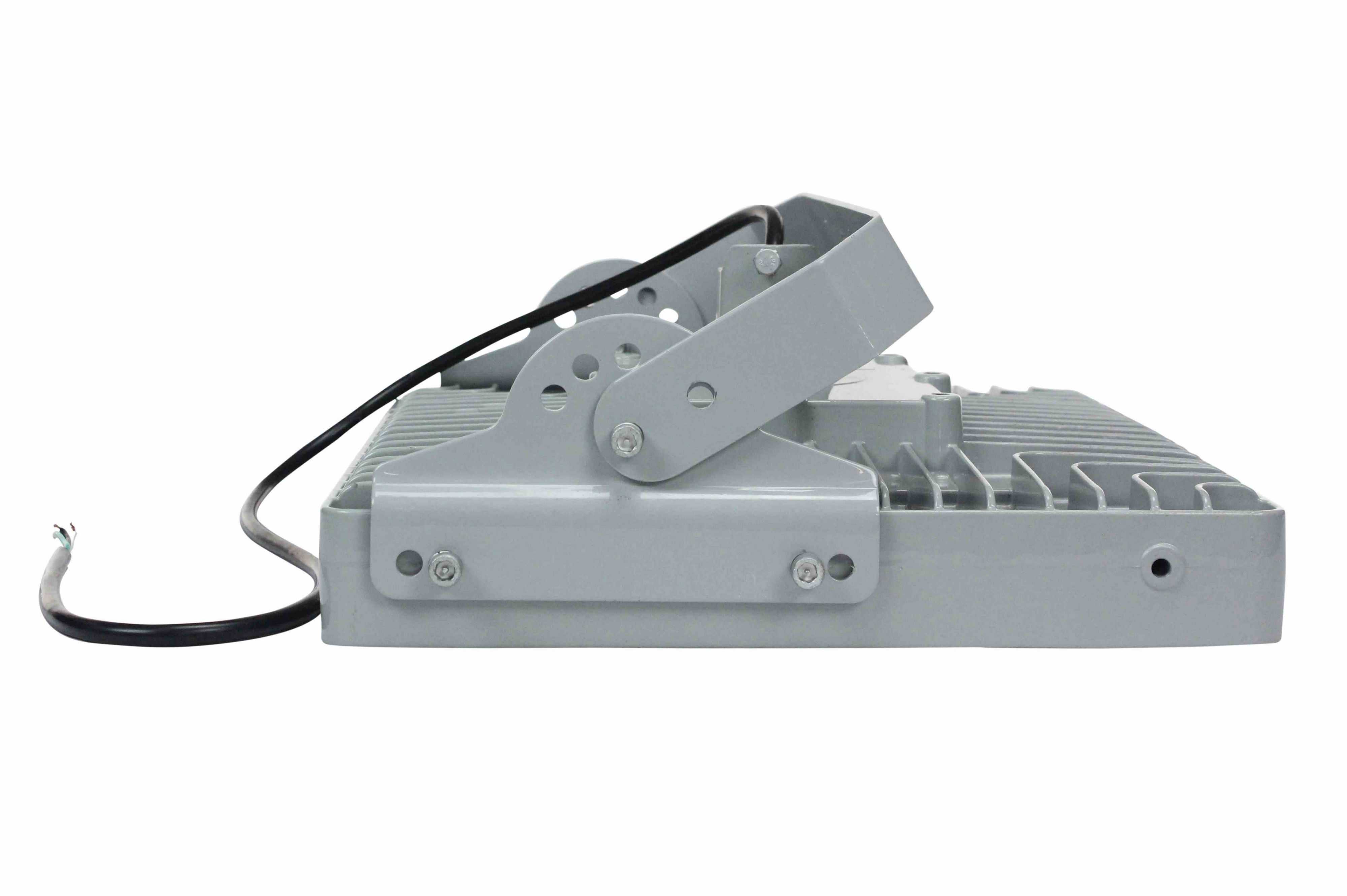

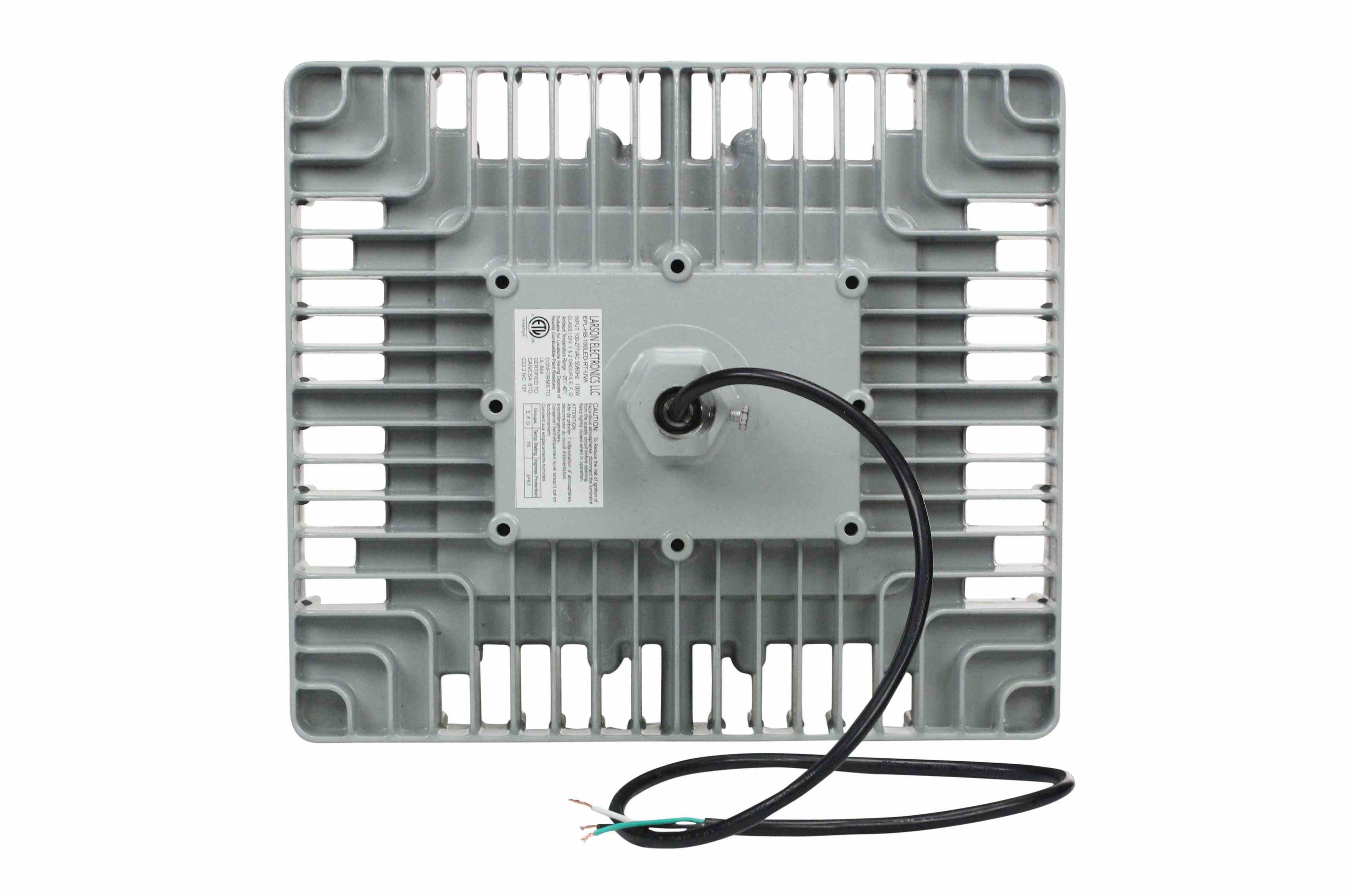

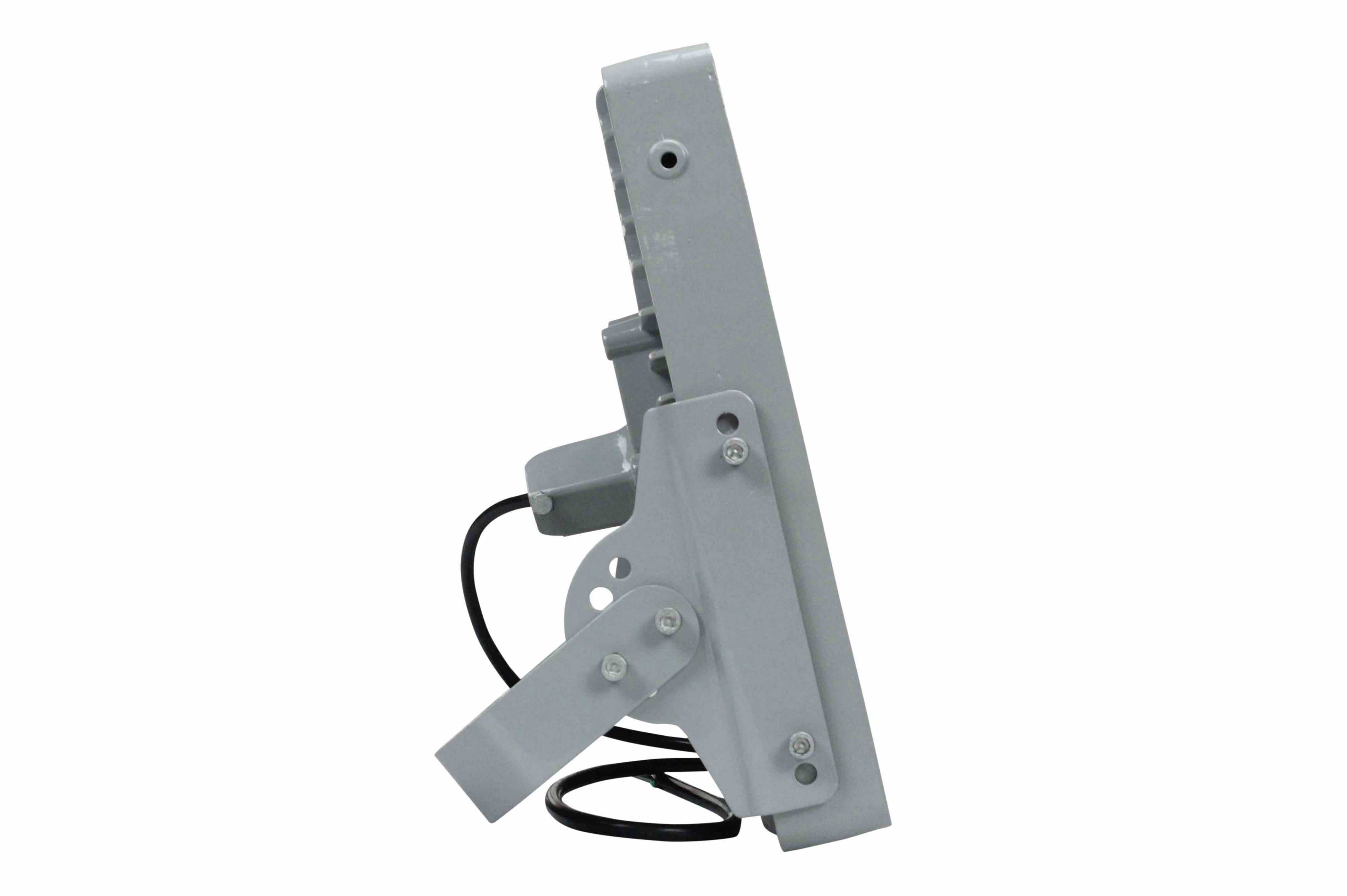

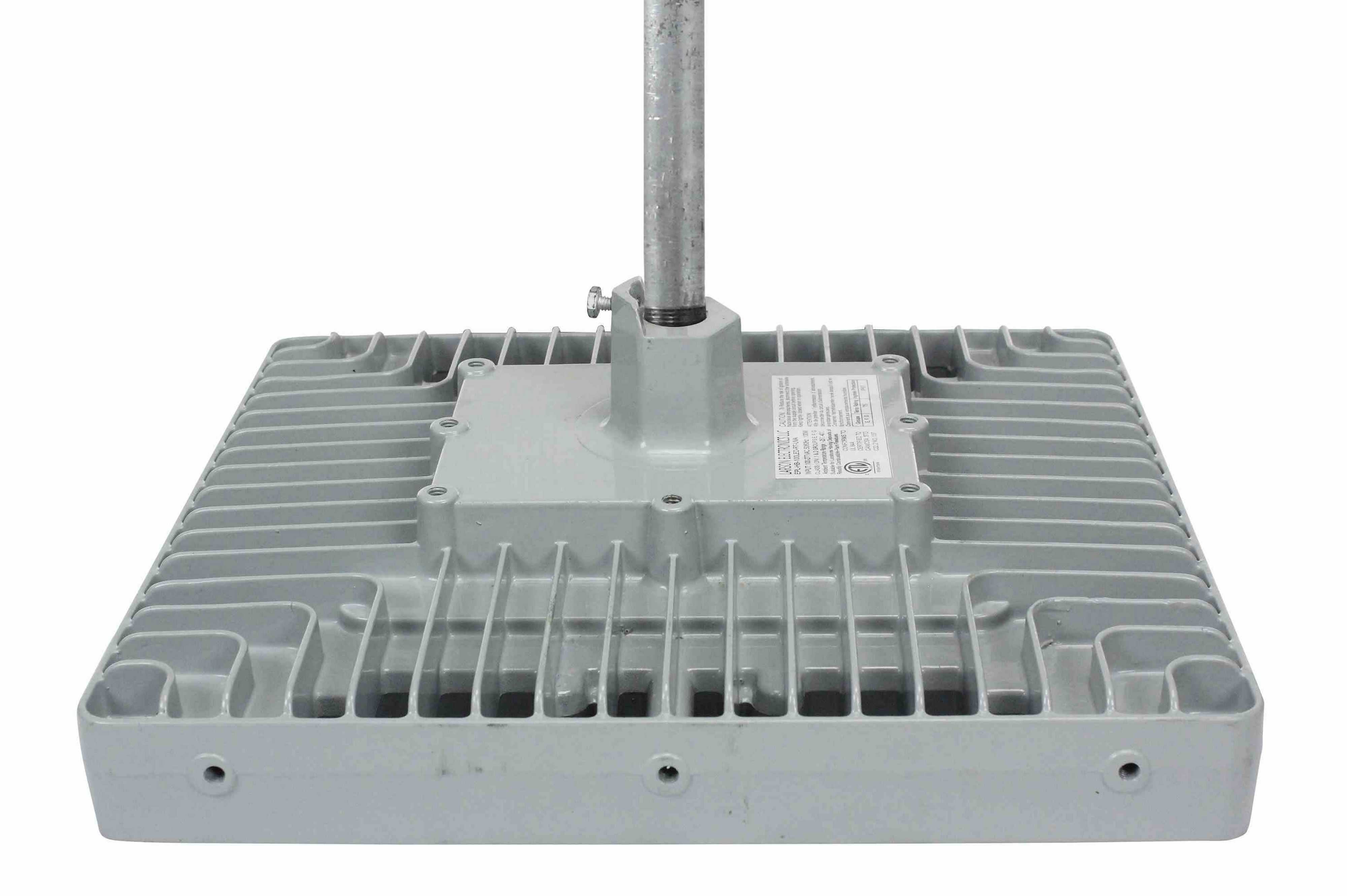

　　从安装边界与外形尺寸来看，这款灯具的主体安装面为正方形结构，配套的安装支架支持天花板吊装、墙面壁挂、设备表面直接安装以及电缆穿管安装多种方式，安装时的接线腔体采用独立隔爆结构，接线完成后可通过密封接头锁紧线缆，避免腔体内部的电路火花外泄。灯具的供电适配宽电压范围结构，可在常规工业交流电压范围内稳定工作，也可根据场景需求适配低压直流供电版本，适配不同厂区的供电体系。在辐照性能的结构匹配上，光源基板的排布围绕180°光束角做了角度优化，在12英寸的照射距离下可达到较高的中心辐照强度，14×14英寸的范围内可满足固化与检测的最低辐照要求，不需要额外加装反光罩调整光路，减少了额外配件带来的防爆隐患点。外壳的边角处做了加厚抗冲击结构，即使在作业过程中受到工具碰撞、物料飞溅冲击，也不会出现壳体开裂、密封失效的问题，适配工业车间复杂的作业环境。
