三角皮带传动同步建模机械结构设计

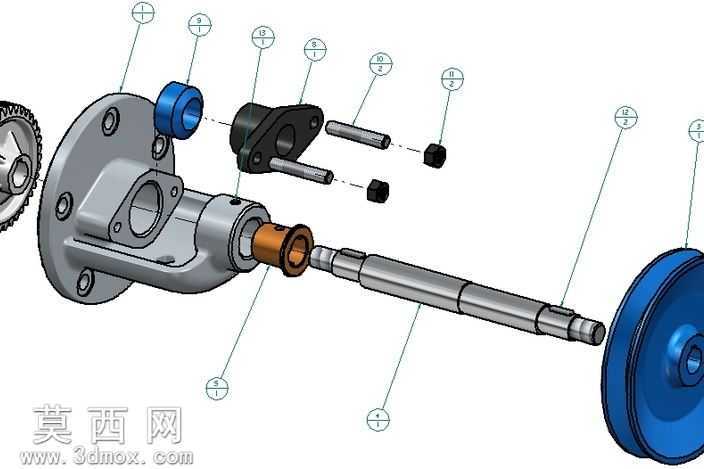

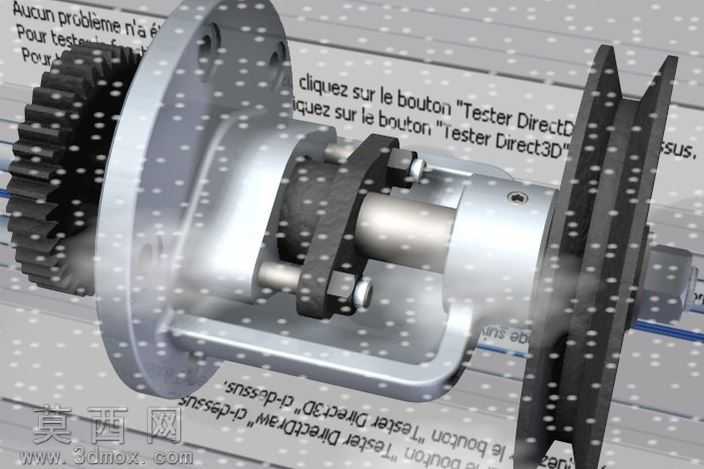

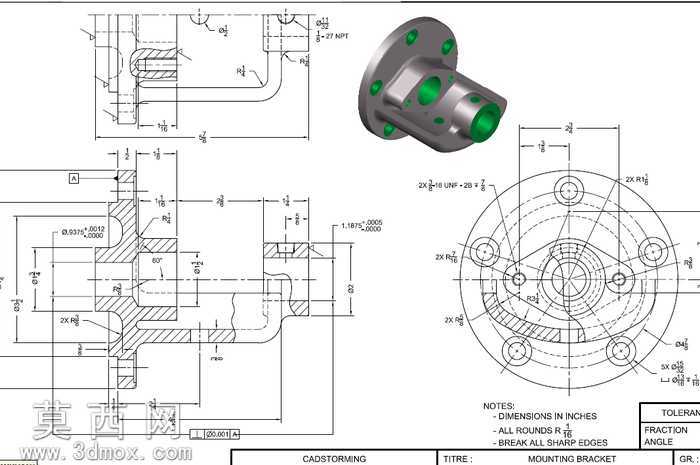

本作品为三角皮带驱动传动机构的三维建模设计成果，建模过程围绕机械传动的实际装配逻辑展开，先完成各独立零件的参数化建模，再按照实际装配约束完成整体机构的组装。建模阶段首先梳理传动机构的组成逻辑：包含带轮、传动轴、轴承座壳体、端盖、紧固件、衬套等核心零件，针对每个零件的结构特征选择合适的建模方式，对于回转类零件如传动轴、带轮、衬套、端盖等，采用旋转凸台特征完成主体结构构建，再通过拉伸切除、倒角、圆角等特征完成键槽、安装孔、定位槽等细节结构的制作；对于壳体类的轴承座零件，采用多步拉伸与切除结合的方式构建腔体、安装法兰、定位凸台等结构，保证各安装面的位置精度与同轴度要求，同时对安装孔的位置、孔径参数严格按照传动配合要求设定，确保后续装配时各零件能够精准对位。装配过程中严格遵循机械装配的约束规则，首先以轴承座壳体为固定基准件，依次装入传动轴两端的衬套，再将传动轴穿入壳体安装腔，保证传动轴与壳体安装孔的同轴度约束，随后依次装配两端的密封端盖、定位紧固件，再将端部的V型皮带轮安装至传动轴的定位轴段，通过键连接约束保证带轮与传动轴的同步转动特性，最后逐一装入各位置的紧固螺栓、锁紧螺母等标准件，还原真实机械结构的装配层级。材质与渲染处理上，针对不同零件的实际材质属性赋予对应材质：壳体类铸铁零件赋予哑光灰铸铁材质，金属轴类零件赋予光亮钢材材质，带轮赋予蓝色工程塑料或喷漆钢材材质，衬套赋予铜合金材质，紧固件赋予发黑或镀锌钢材材质，通过合理的光源设置突出各零件的结构轮廓与装配关系，清晰展示各零件的安装位置与配合关系。设计过程中重点关注三角皮带传动的结构合理性，保证传动轴的支撑跨度、带轮的安装定位精度、各密封件与紧固件的布置位置符合机械设计规范，通过同步建模的方式可以快速调整各零件的尺寸参数，验证不同参数下传动结构的适配性，整个模型完整还原了V型皮带驱动机构的全部结构细节，可用于机械结构教学、传动方案验证、装配工艺演示等场景，清晰展现了皮带传动机构的组成逻辑与装配关系，帮助理解机械传动结构的设计思路与零件配合要求。
