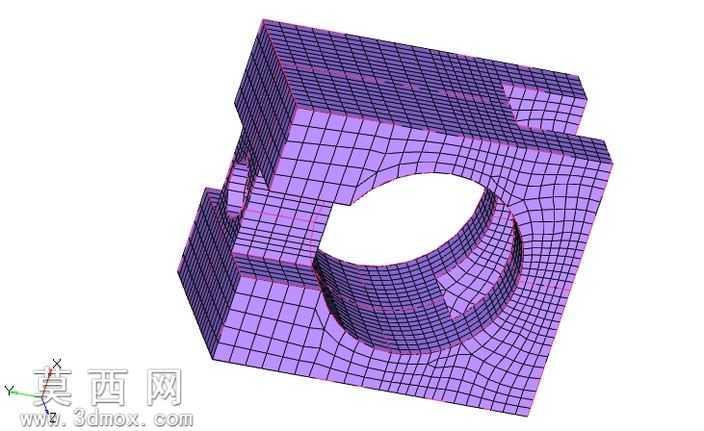

带圆孔方块结构有限元网格划分模型

本模型为面向有限元分析的结构化网格划分练习模型，整体采用方块基体搭配中心大直径圆孔的基础构型，建模阶段优先保证几何特征的拓扑完整性，对圆孔与方块的交界面、方块外侧的凸台与开槽结构做了精准的几何清理，移除了对网格划分无意义的微小碎边、重合面，确保后续网格生成时不会出现负体积、畸变单元等问题。网格划分环节采用六面体结构化网格方案，针对圆孔的圆弧曲面做了网格节点的圆弧适配处理，在圆孔内壁、方块边角的应力集中区域进行了网格局部加密，既保证了圆弧特征的还原精度，也控制了整体网格数量，平衡仿真计算的效率与精度。模型的网格节点在不同区块的交界面做了共节点啮合处理，保证不同区域网格的节点连续性，避免仿真计算时出现应力传递失真的问题。材质设置阶段预留了通用金属材料的参数接口，可根据实际仿真需求赋予结构钢、铝合金等不同材料的弹性模量、泊松比、密度等参数，适配静力学分析、模态分析等不同仿真场景的需求。模型的结构设计充分考虑了有限元练习的典型特征需求，包含了直角过渡、圆弧曲面、凸台凹槽、中空结构等常见的机械零件几何特征，能够帮助使用者练习不同特征下的网格划分技巧，掌握结构化网格的生成逻辑、局部加密方法、网格质量检查与优化的流程，理解网格质量对有限元计算结果收敛性、计算精度的影响。在模型的细节处理上，对所有网格单元的雅克比行列式、单元长宽比、翘曲度等质量指标做了预检查，将不合格单元占比控制在极低水平，可直接导入主流有限元求解器进行边界条件施加、载荷设置与计算求解，无需额外进行大量的网格修复工作，适合作为有限元入门阶段的网格划分练习案例，帮助使用者快速掌握中面抽取、网格分块、节点耦合等常用的有限元前处理操作技巧。
