聚光灯杆夹安装固定支架结构

这套杆夹安装结构主要服务于重型聚光灯的多场景固定需求，适配车辆、重型设备、船舶等载具上的外置照明加装场景，解决不同规格安装基面下的照明设备可靠固定问题。从实际工程应用来看，户外作业载具的外置照明往往需要应对持续振动、温差变化、外力磕碰等复杂工况，普通塑料夹具或薄金属冲压件很容易出现夹持松脱、定位偏移的问题，这套结构采用重型铝杆夹作为核心受力部件，从材质选型上就匹配了重载使用的强度要求。

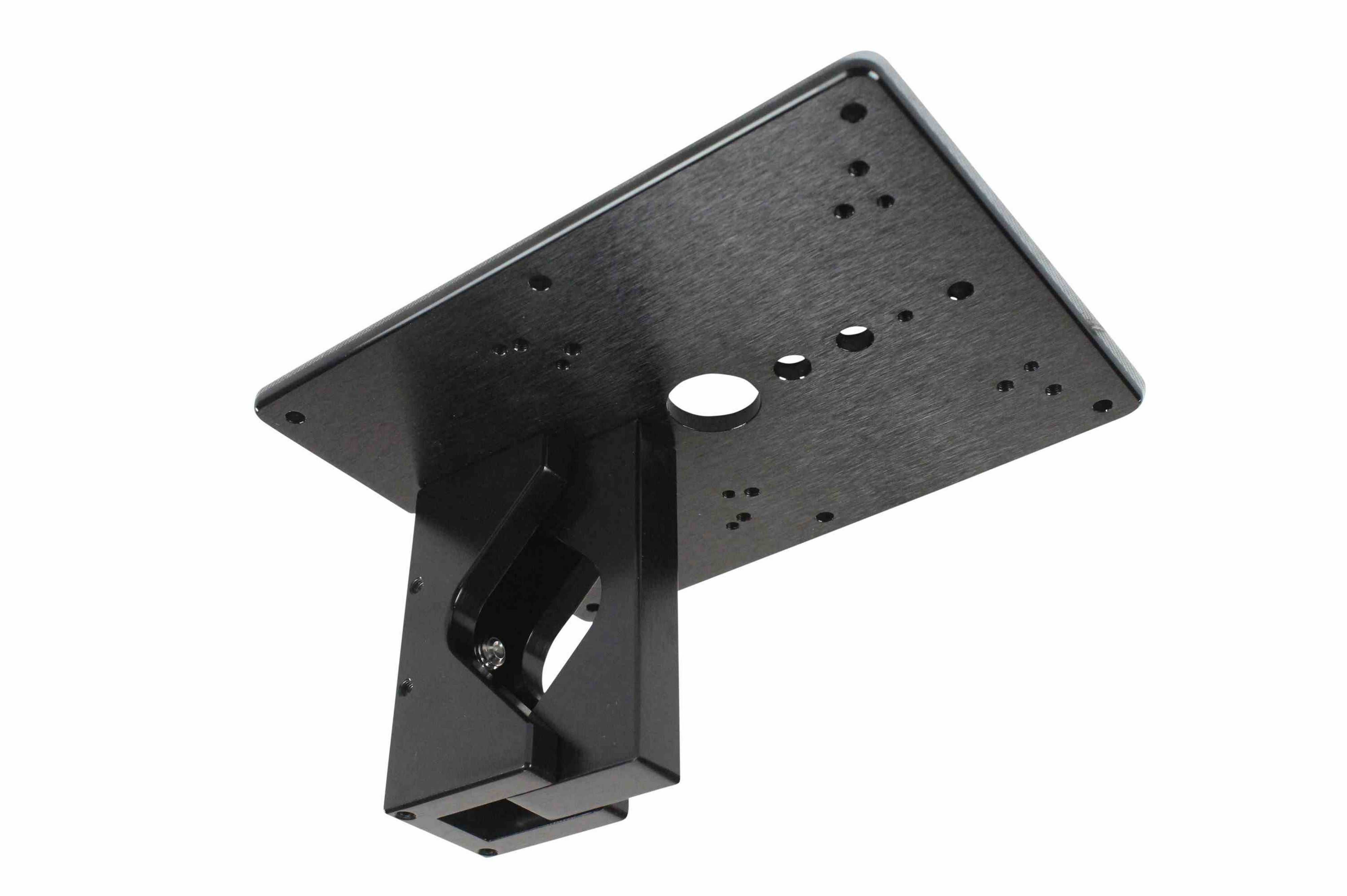

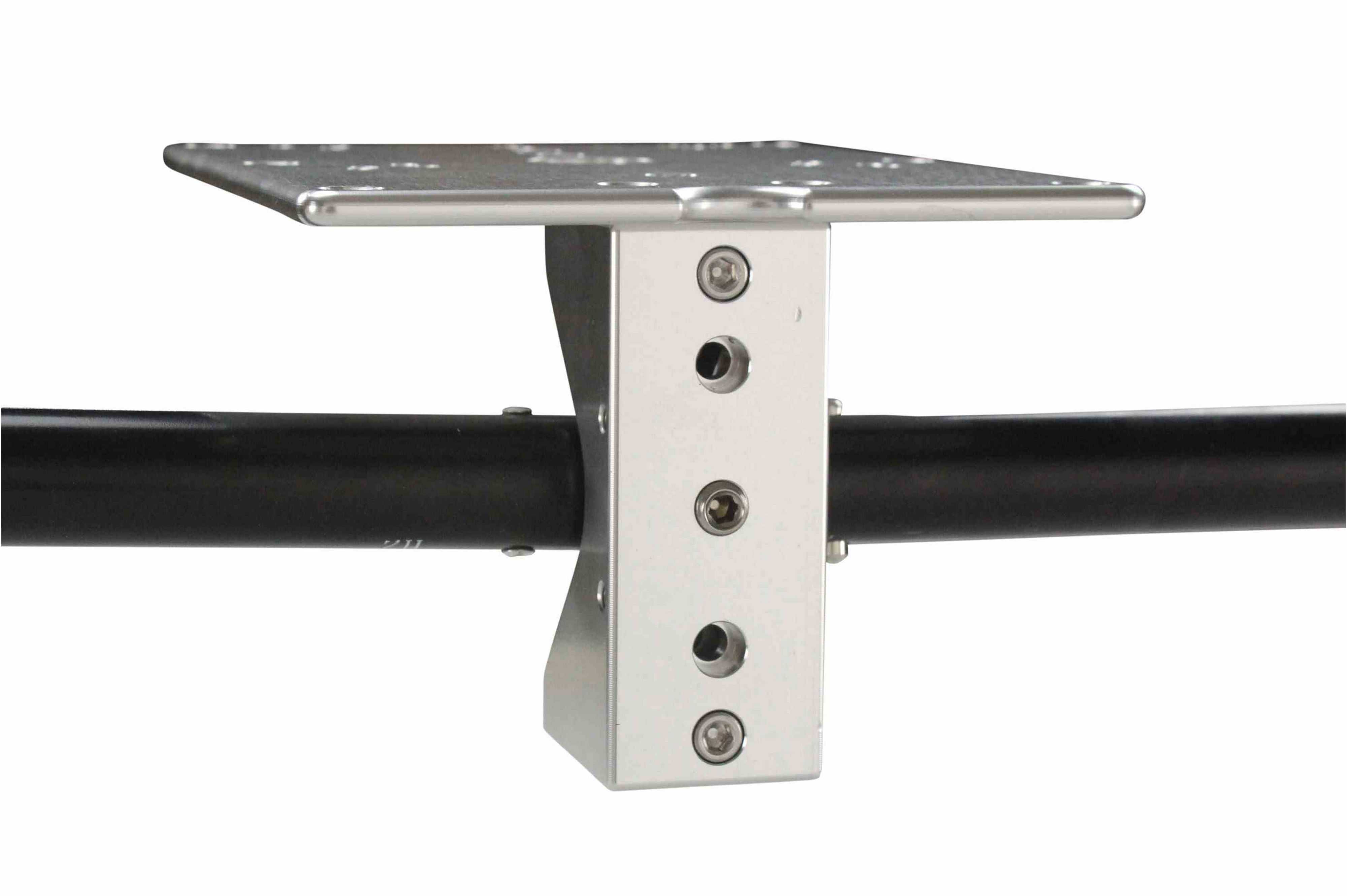

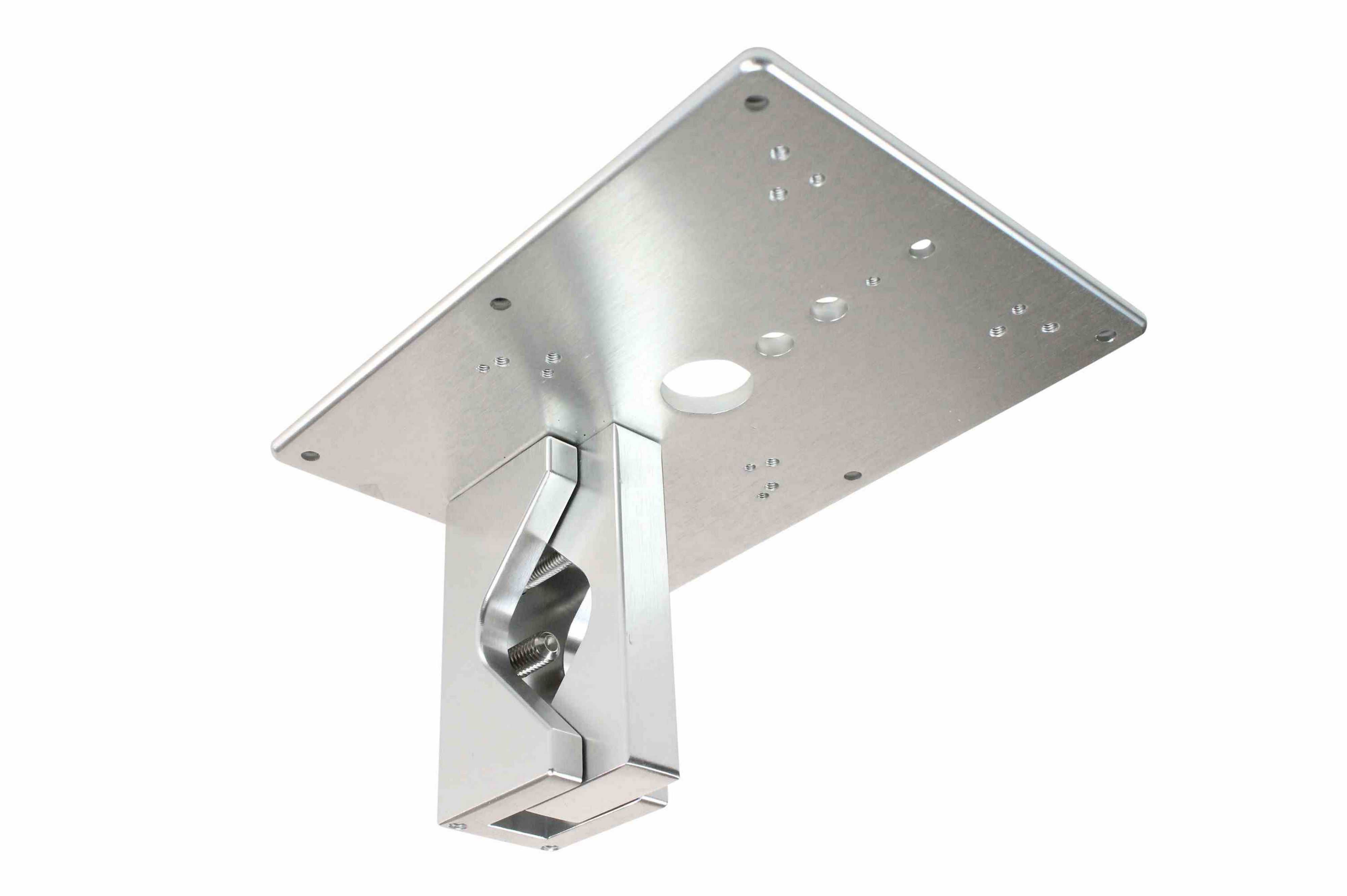

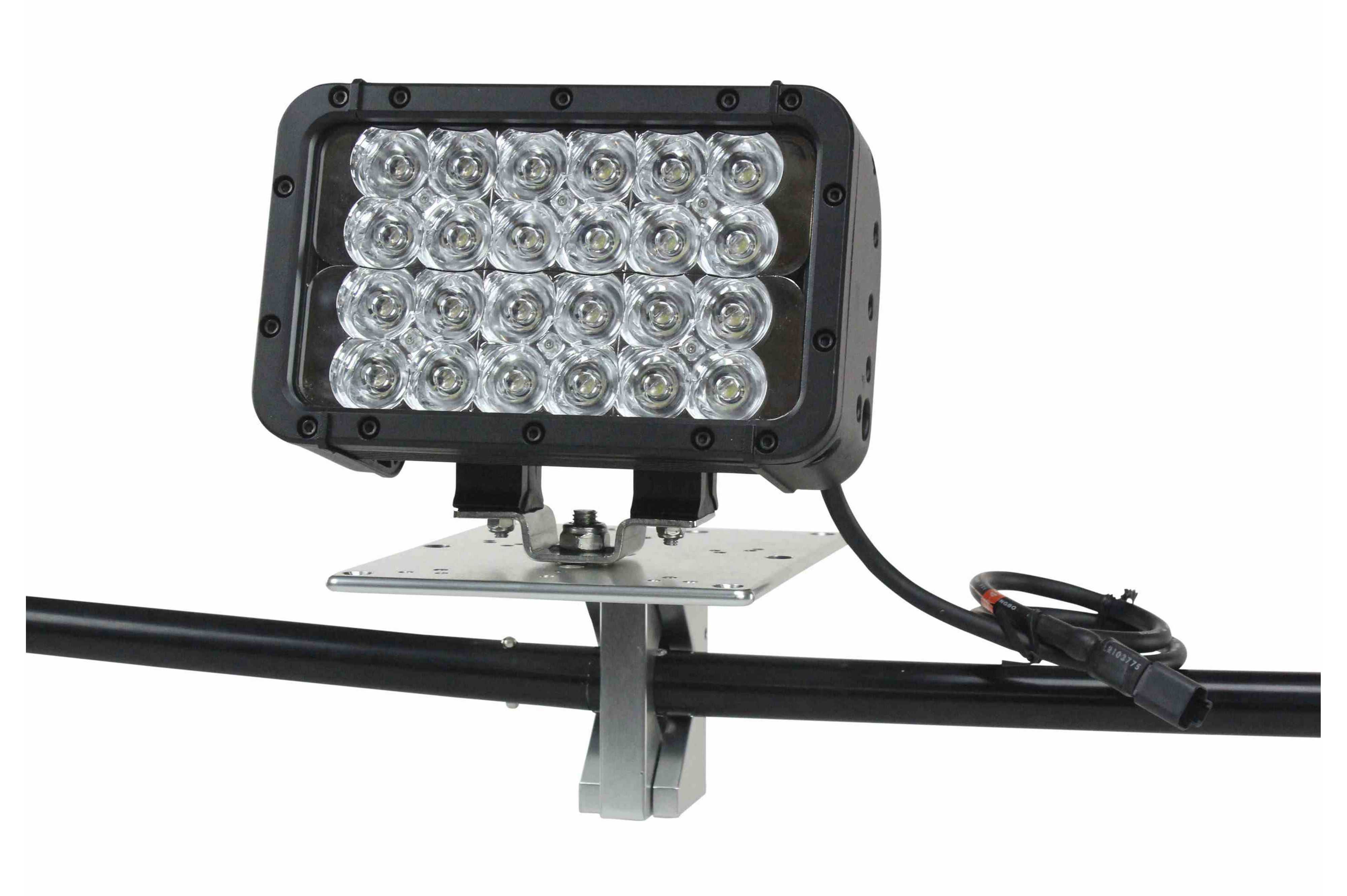

夹持结构的核心设计围绕变径适配展开，可兼容直径7/8英寸到1.75英寸区间的方形、圆形管材，无论是车辆的防滚架、船舶的护栏杆、设备的机架方管，还是作业平台的圆形轨道，都能通过调整夹爪的锁紧位置实现可靠抱紧，单组夹具可在极端振动工况下承受40磅的额定载荷，完全满足大功率聚光灯的承重要求。夹体表面提供两种饰面处理选项，透明阳极氧化处理适配常规户外防腐需求，黑色粉末涂层则兼顾隐蔽性与耐刮擦性能，可匹配不同载具的外观风格。

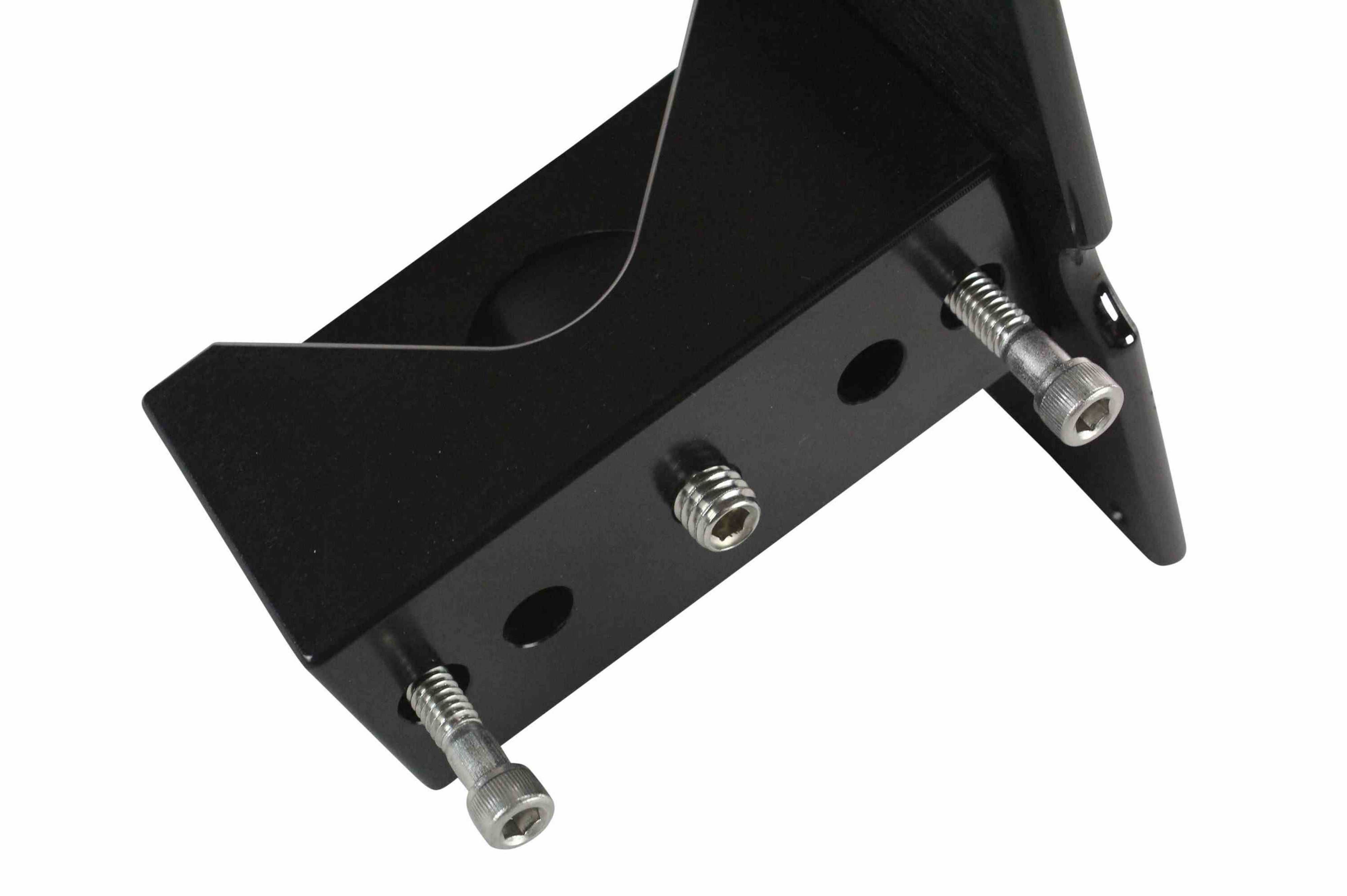

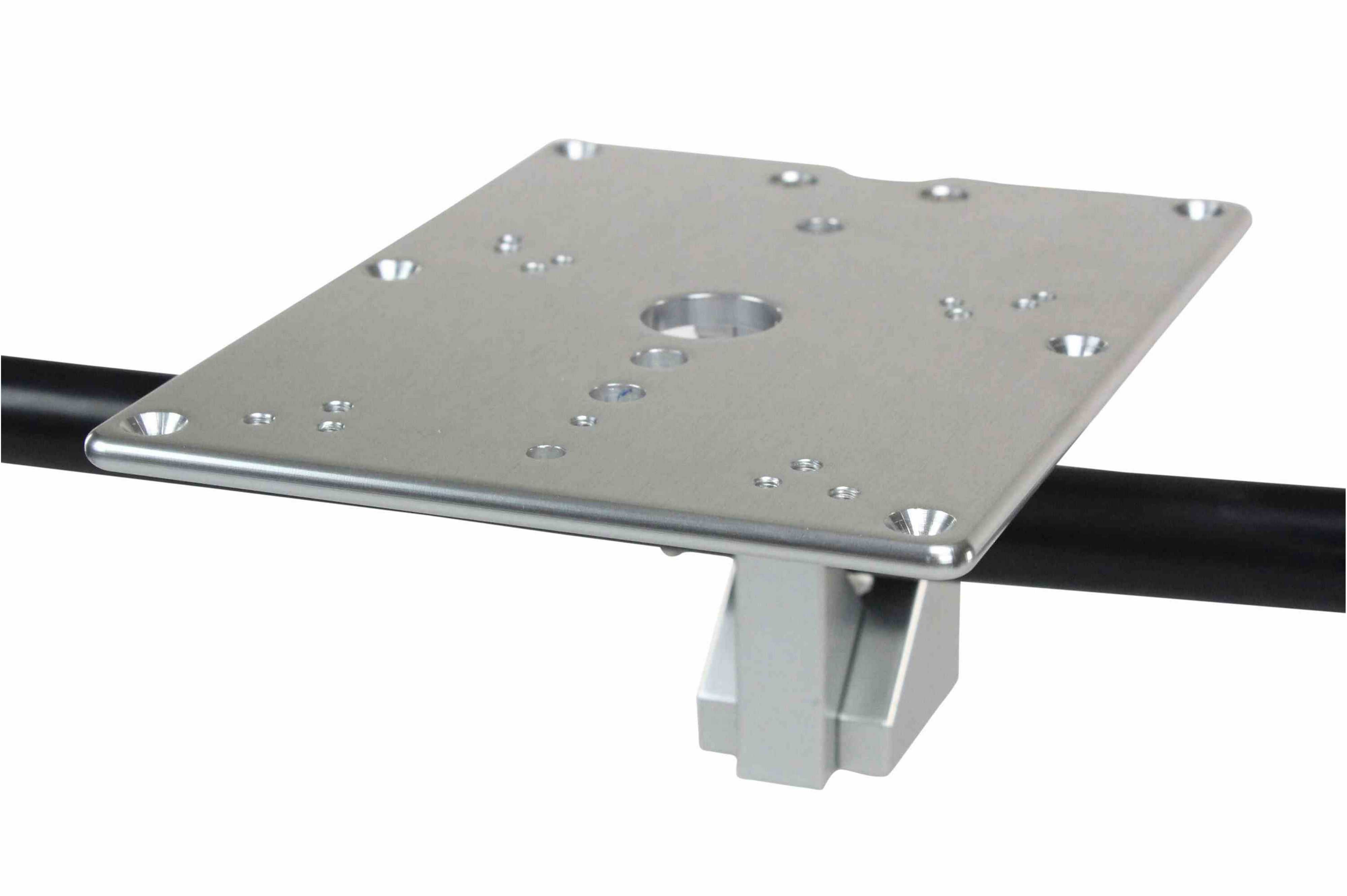

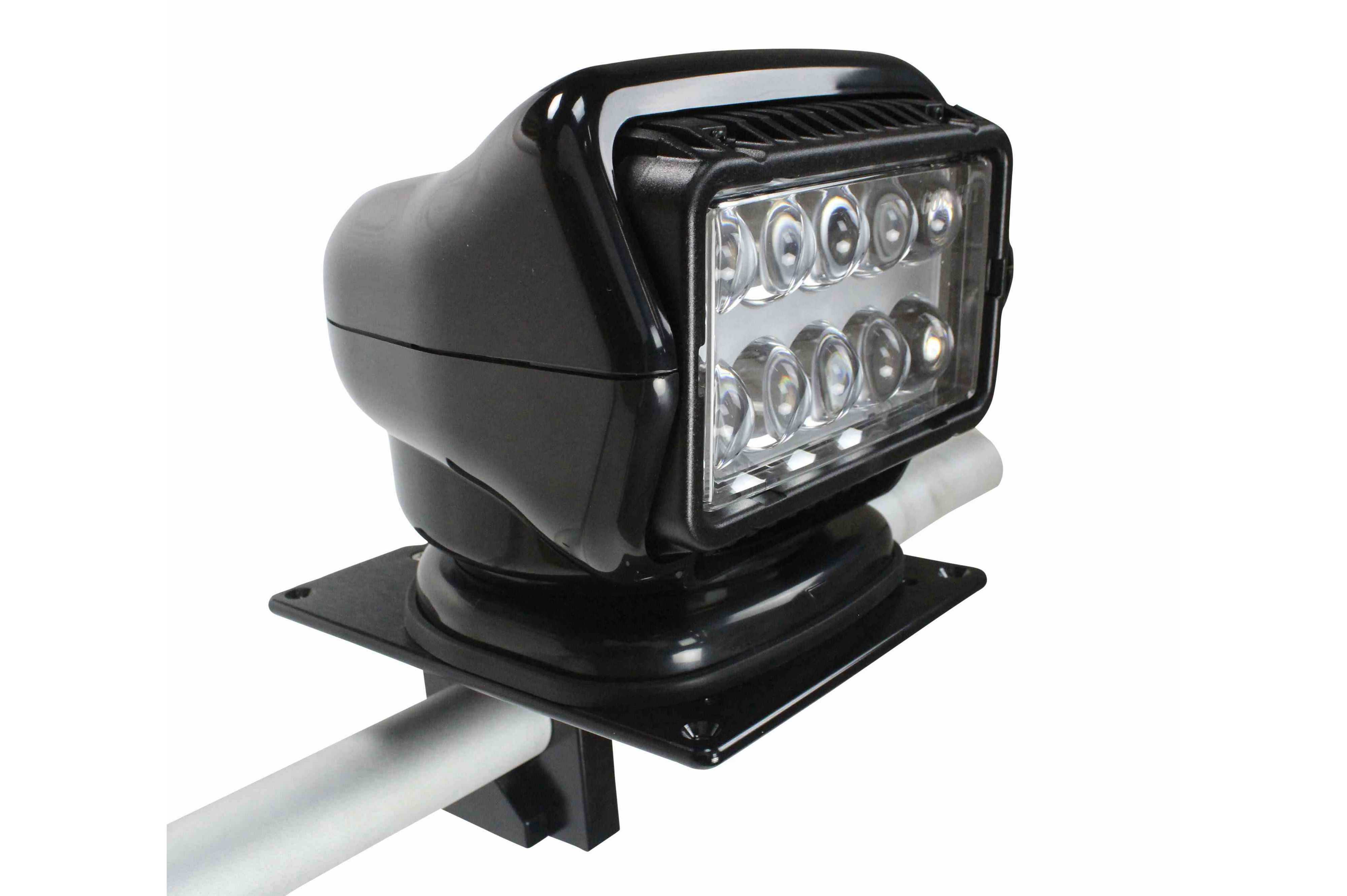

整套安装结构配备两套联锁支架，采用嵌入式1/4-20不锈钢内六角螺栓实现夹体与安装基面的锁固，螺栓的防松设计适配持续振动的使用场景，避免长期使用后出现锁紧失效。顶部安装板预先加工了对应规格的安装孔位，可直接匹配主流型号的遥控聚光灯安装接口，无需现场二次打孔加工，降低现场安装的作业难度。考虑到不同批次聚光灯的安装孔位存在迭代差异，安装板的孔位布局做了兼容设计，可覆盖新旧款同系列聚光灯的安装尺寸，避免选型时出现孔位不匹配的问题。

除了常规的杆夹安装模式，这套结构还预留了磁性安装板的适配接口，可搭配不锈钢磁吸安装板实现无钻孔快速固定，适合临时作业场景下的照明快速部署，磁吸板安装到位后可保持稳固连接，不需要使用时可快速拆除，不会在载具表面留下钻孔痕迹。夹体的结构设计支持水平、垂直两个方向的定位调整，操作员可根据实际照明需求调整灯具的照射角度，夹体顶部和侧面都预留了安装位，可根据安装空间的限制选择合适的固定面。

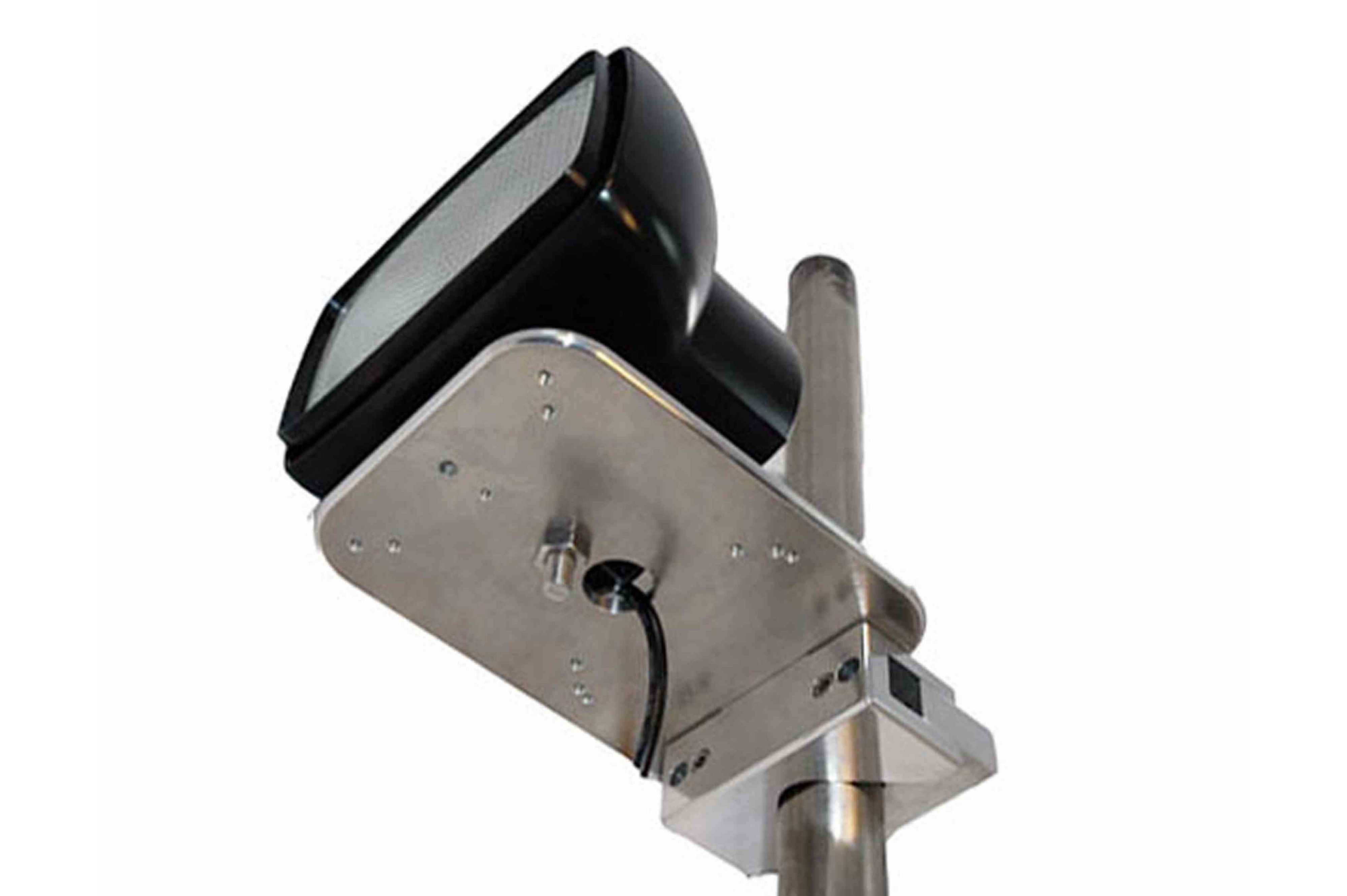

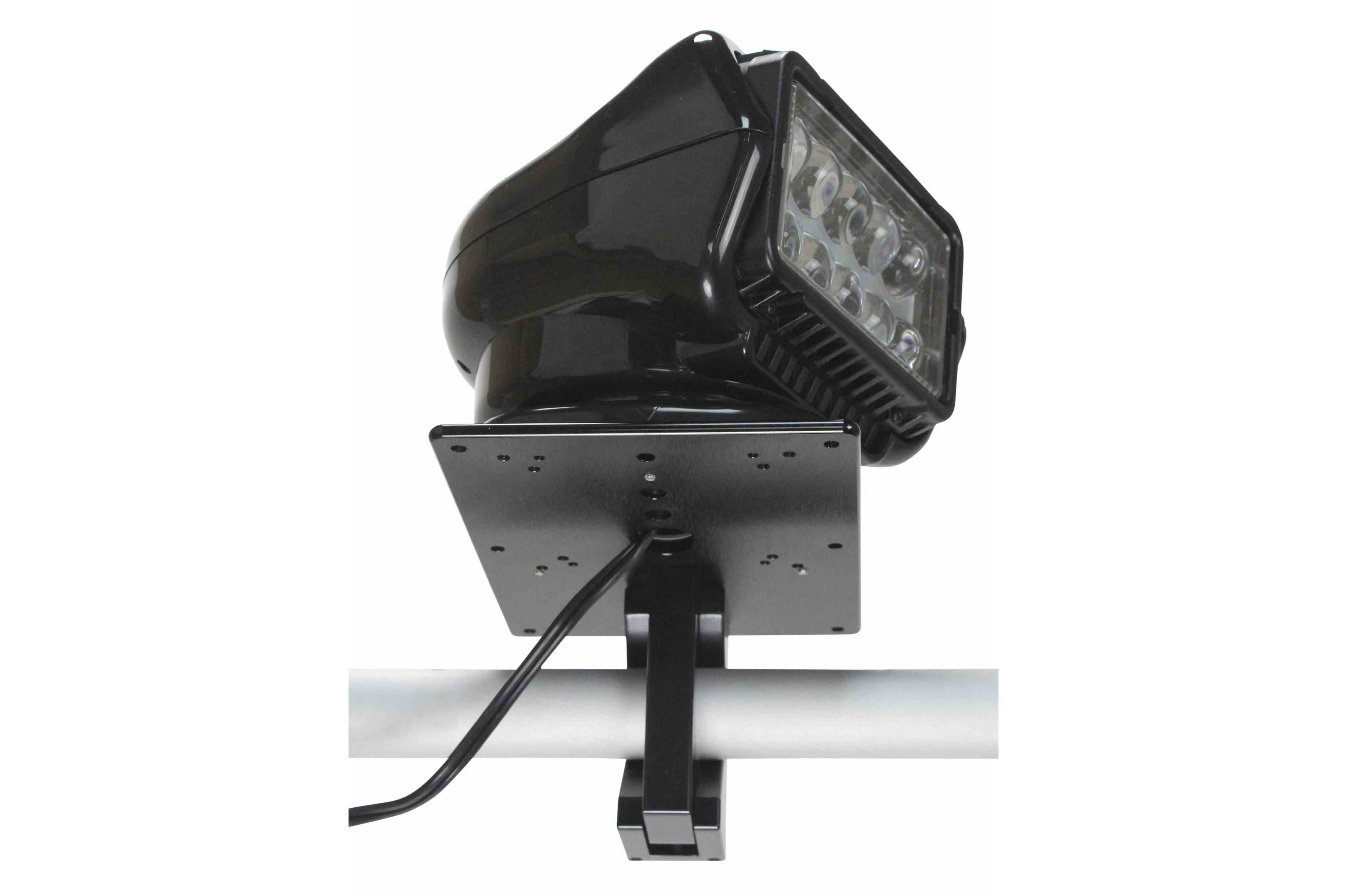

安装结构上预留了1英寸的走线孔位，可容纳灯具的电源线、控制线穿过，避免线缆外露在夹体外侧被剐蹭破坏，中心3.8英寸的孔位则适配后装灯具的安装对位，可兼容多款主流品牌的聚光灯、搜索灯、作业灯的安装尺寸，包括HID越野灯、低压泛光灯、LED吊具灯等不同类型的照明设备。整套夹紧系统经过多场景验证，除了常规的车辆、船舶安装场景，也可适配全地形车、重型卡车、厂内搬运罐车等设备的照明加装，在轨道类安装场景下也能实现可靠固定，解决垂直轨道、水平轨道上的照明设备安装难题。

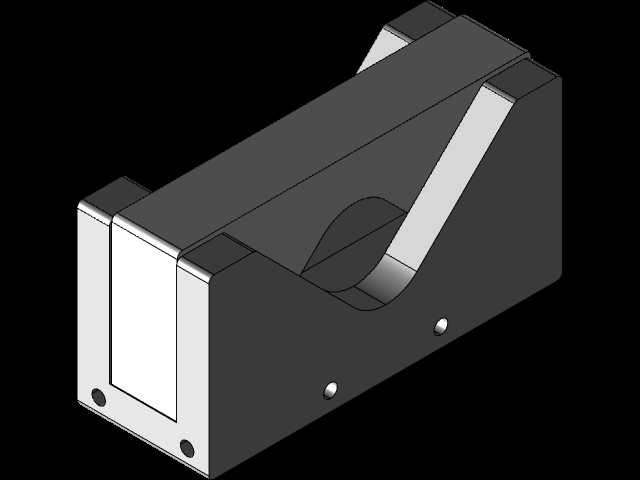

从结构建模的角度来看，这套夹具体的建模需要重点关注夹爪的圆弧面与不同直径管材的贴合度，锁紧螺栓的行程要覆盖整个适配管径区间，避免出现小管径夹不紧、大管径锁不到位的问题；安装板的孔位公差需要控制在合理范围，既要保证灯具安装时的对位便利性，也要避免间隙过大导致灯具安装后出现晃动；夹体的过渡圆角需要做应力释放处理，避免长期受振后在转角位置出现应力开裂，表面涂层的厚度也要在建模时预留对应的尺寸余量，保证装配时不会出现干涉问题。
