六英寸晶圆承载盒式结构三维设计

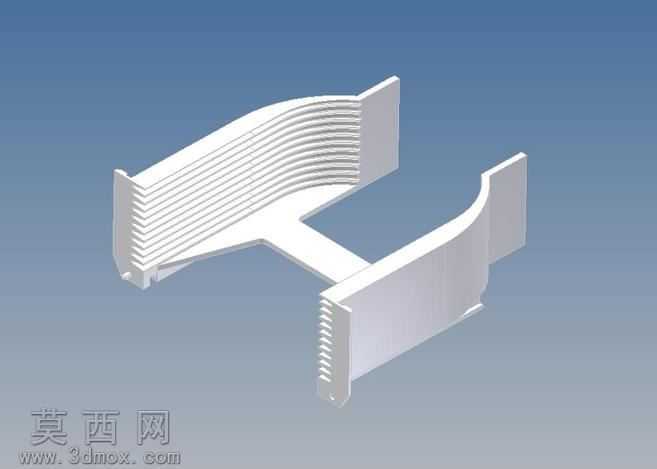

本作品为适配六英寸晶圆的承载定位结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循半导体晶圆承载的尺寸规范，针对晶圆易刮损、易污染的特性优化了接触结构。建模阶段首先绘制整体轮廓草图，以对称式双承载臂为核心结构，通过拉伸、放样命令生成主体基体，承载臂内侧设计有等距排布的卡槽结构，每道卡槽的间距、深度均经过参数化约束，确保可平稳承托六英寸硅晶圆，避免晶圆表面与结构发生大面积摩擦接触。主体连接部位采用加强筋过渡设计，在保证整体结构强度的同时减少材料用量，降低整体自重。材质设计上选用半导体行业常用的防静电PBT工程塑料材质参数，渲染阶段调整材质的哑光漫反射属性，还原工程塑料的低反光质感，同时对卡槽边缘做微小倒角处理，避免尖锐棱角刮伤晶圆表面。结构设计上采用开放式双侧承载布局，既方便晶圆的取放操作，也能在晶圆传输过程中提供稳定的侧向限位，防止晶圆发生滑移脱落。建模过程中对所有配合面做公差预留设计，确保该结构可适配自动化晶圆传输设备的取放工位，卡槽的排布角度经过反复调整，保证晶圆放入后重心处于结构支撑范围内，不会出现倾斜掉落的情况。渲染阶段采用渐变蓝色背景突出主体结构，通过柔和的环境光打亮结构的细节特征，清晰展示卡槽的排布规律与整体的对称结构，整体模型无冗余几何特征，所有倒角、拔模角度均符合注塑加工的工艺要求，可直接用于后续的结构验证与生产开模参考，能够满足半导体生产环节中晶圆临时承载、工序间传输的使用需求。
