25片容量6英寸晶圆承载存储盒

　　在半导体晶圆制造、封测前段的工序流转环节，晶圆的临时存储与工序间转运一直是影响良率的关键细节，尤其是6英寸规格的量产线，不同工序间的晶圆传递如果缺乏可靠的承载防护，很容易出现晶圆边缘磕碰、表面颗粒污染、片间摩擦产生划痕等问题，直接导致整片晶圆报废。这款25片容量的6英寸晶圆承载盒，正是针对量产线高频次流转场景做的结构优化版本，相比常规小容量承载器具，单盒可容纳的晶圆数量匹配单批次加工的典型投片量，能减少工序间换盒的操作频次，降低人工接触晶圆带来的污染风险。

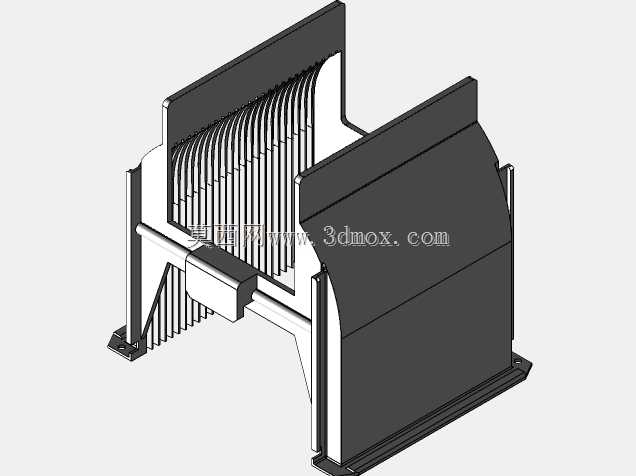

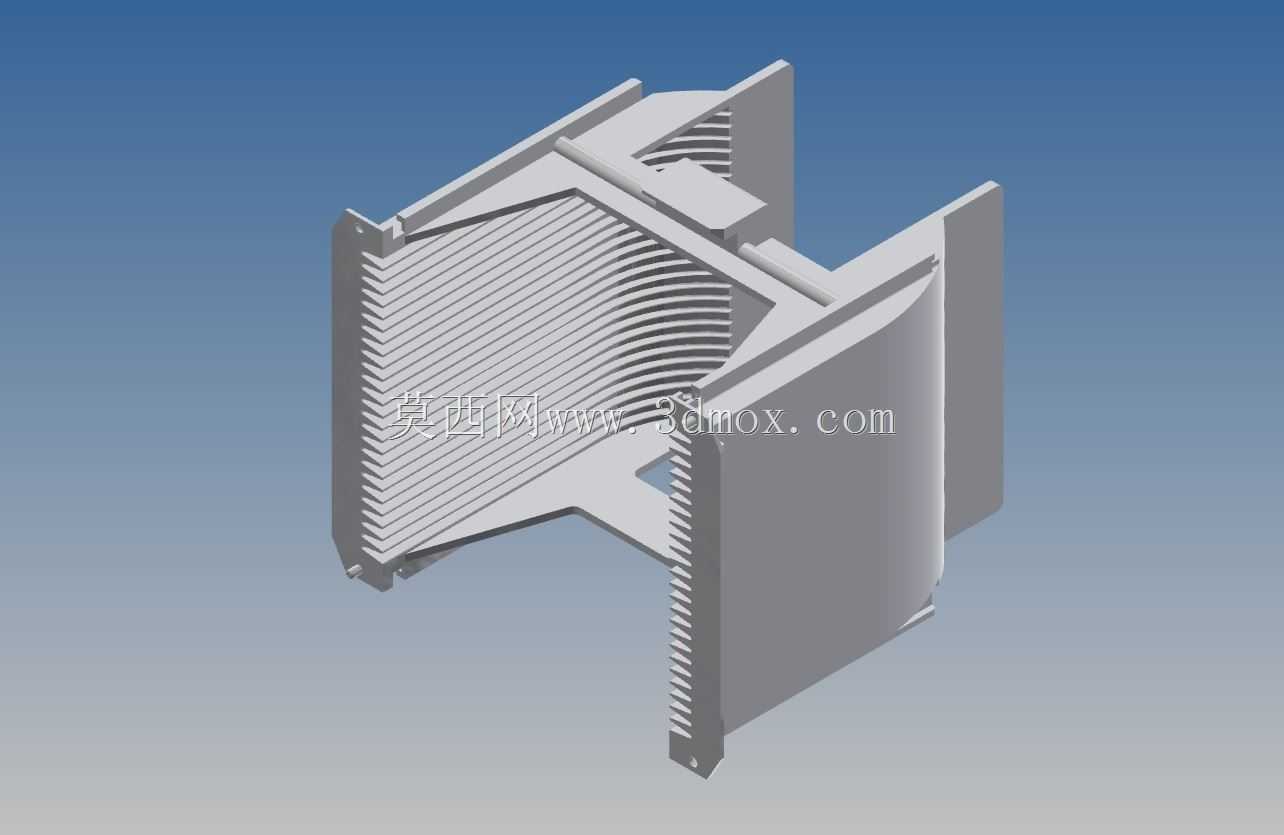

　　从结构设计逻辑来看，整个盒体采用双侧对称的卡槽式承载结构，卡槽的齿形间距经过反复校核，既保证每片晶圆插入后有独立的容纳空间，片间留有均匀的气流间隙，避免晶圆贴合产生真空吸附导致取片时碎裂，同时卡槽的导向角度做了微倒角处理，晶圆插入时能顺着倒角滑入卡槽定位，不会出现卡滞或者边缘刮擦的情况。盒体两侧的支撑立板做了加厚的加强筋结构，因为在实际产线使用中，承载盒经常会被堆叠放置，或者在周转车上随物料车转运，加厚的立板能保证长期使用不会出现形变，避免卡槽错位导致晶圆无法顺利插入。盒体中部的镂空结构并非单纯为了减重，一方面是为了在晶圆清洗后临时存放时，能让残留的清洗液快速滴落，配合烘干工序时气流可以顺利穿过盒体，带走晶圆表面的残留水汽，另一方面镂空结构也能减少盒体与晶圆的接触面积，降低颗粒附着的概率。

　　在安装与适配边界上，这款承载盒的外部尺寸完全匹配6英寸晶圆产线通用的周转架、自动上下料台的定位尺寸，不需要对现有产线的载具定位结构做任何改造，就能直接替换原有同规格的承载盒使用。卡槽的定位深度经过精确计算，晶圆插入后边缘距离盒底留有安全间隙，不会因为放置时的冲击力导致晶圆边缘与盒底硬接触，同时晶圆露出盒体的高度匹配标准机械手的取片行程，自动取片设备的吸笔或者机械叉可以顺利伸入片间间隙完成取放动作，不会与盒体结构产生干涉。盒体两端的握持位置做了内凹的防滑结构，操作人员手持转运时能稳定抓握，不会因为手上沾有手套的滑石粉或者清洗液出现滑脱的情况。

　　不同于早期的晶圆卡带结构，这款升级后的承载盒在卡槽的齿形根部做了圆弧过渡处理，避免应力集中导致齿片长期使用后出现断裂，同时齿片的厚度做了优化，在保证结构强度的前提下尽可能压缩齿片占用的空间，在相同的外形尺寸下实现25片的容纳量，比同尺寸常规卡带多容纳5片晶圆，能有效提升产线周转的空间利用率。在实际使用场景中，不管是光刻工序前的晶圆临时存储，还是刻蚀、镀膜工序间的物料传递，或是成品晶圆的短途转运，这款承载盒都能提供稳定的防护，卡槽的定位精度能保证晶圆在盒内不会出现窜动，即使周转过程中出现轻微的晃动，晶圆也不会与相邻片产生接触摩擦。盒体的整体结构没有多余的死角，日常清洁时可以很方便地冲净缝隙里残留的颗粒，不会因为清洁不到位带来二次污染的风险，适配半导体产线常规的酸碱清洗、等离子除尘等清洁流程，长期使用不会出现材质老化掉屑的问题。
