4英尺铝制双腿带脚垫防爆外壳安装支架

在工业现场的防爆区域作业场景中，很多电气控制箱体、防爆接线单元、检测传感模组都需要适配可靠的安装载体，尤其是无固定安装基面的临时作业点位、展陈演示工位、户外移动作业点，这类场景往往无法提前做预埋安装基础，也不能直接将防爆壳体放置在地面上——地面的积水、杂物、磕碰都会影响防爆壳体的密封性能与使用寿命，同时过低的放置位置也不便于操作人员接线、调试与日常巡检。这款铝制双腿式支撑支架，就是专门针对这类无可靠安装面的场景设计的防爆外壳配套承载结构，整体采用铝合金材质加工成型，相比钢制支架重量更轻，便于现场转运与位置调整，同时铝合金本身的抗锈蚀性能也能适应户外潮湿、轻度腐蚀的作业环境，不需要额外做表面喷漆防腐处理，长期使用也不会出现锈渣脱落污染作业面的问题。

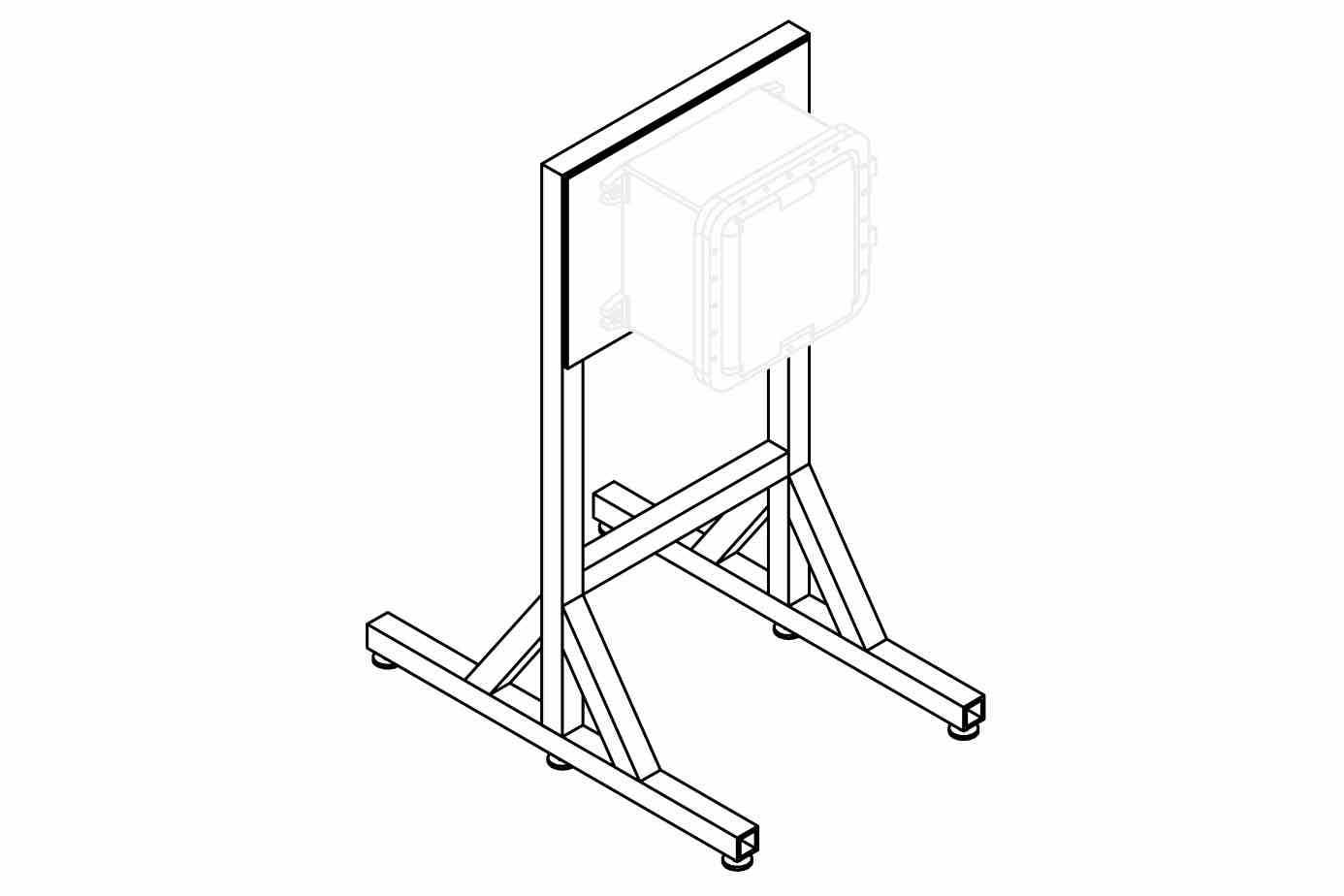

从结构设计逻辑来看，这款支架采用双腿门式框架结构，底部设置两根平行的水平支腿，每根支腿的两端都配置了防滑脚垫，四个脚垫共同形成稳定的支撑平面，不需要打膨胀螺栓固定，直接放置在平整地面就可以获得足够的支撑稳定性，即使现场地面存在轻微的不平整，脚垫的微量形变也可以补偿平面度误差，避免支架出现晃动。垂直方向的两根立柱作为主要承载构件，立柱与底部水平支腿之间增加了斜向加强筋，形成三角形稳定结构，能够抵消防爆壳体安装后产生的倾覆力矩，即使操作人员在壳体侧面操作按钮、插拔接线接头时施加侧向力，支架也不会出现侧翻风险。支架上部的安装面尺寸经过匹配设计，刚好适配对应系列4英尺规格的防爆外壳，安装孔位与壳体背部的固定点位完全对齐，不需要现场二次打孔加工，直接用标准紧固件就可以完成壳体与支架的装配，大幅降低现场安装的工作量。

从安装边界与尺寸参数来看，这款支架适配的防爆外壳整体尺寸为50.25英寸×36英寸×24英寸，支架的整体高度刚好让安装后的防爆外壳中心位置处于成年人站立操作的舒适高度，不需要弯腰或者抬手就可以完成壳体面板上的操作，符合人机工程学设计要求。支架的支腿外伸长度经过计算，在承载满配元器件的防爆壳体时，整体重心始终落在四个脚垫围成的支撑面内部，即使在有轻微振动的作业现场，比如邻近动力设备运行带来的地面振动，也不会出现支架滑移或者倾倒的问题。脚垫采用耐磨防滑的橡胶材质，一方面可以增大与地面的摩擦力，提升放置稳定性，另一方面可以隔绝地面的振动传递到防爆壳体上，保护壳体内部的精密电气元件不受振动影响，同时橡胶脚垫不会刮伤环氧地坪、瓷砖地面等光洁作业面，适合在室内展厅、实验室、洁净车间这类对地面防护有要求的场景使用。

在实际使用过程中，这款支架仅作为防爆外壳的承载结构使用，本身不包含防爆壳体组件，用户可以根据自身的防爆等级需求选配对应规格的防爆外壳安装在支架上。针对不同作业场景的特殊需求，这款基础支架结构也预留了定制拓展的空间，比如需要更高的操作高度时，可以调整垂直立柱的长度，改变支架整体高度；需要固定在墙面或者设备侧壁上时，可以调整安装面的结构形式，适配垂直安装面的固定需求；如果需要频繁移动作业位置，还可以在支腿底部替换安装脚轮，搭配刹车结构实现移动与固定的切换；针对需要在支架上集成附属配件的场景，也可以在立柱上拓展安装扶手、吊环、标识牌安装位，甚至可以加装灯具、传感元件、电源插座等附加组件，拓展支架的使用功能，满足不同作业场景的个性化需求。

从结构建模的角度来看，这款支架的所有构件都采用标准型材拼接设计，建模过程中可以优先调用铝型材标准截面库，通过拉伸、剪切命令生成基础构件，再通过装配约束将立柱、支腿、加强筋、脚垫等组件按装配关系组合，安装孔位的位置需要严格匹配对应防爆外壳的安装点位，确保装配时不会出现干涉问题。建模时需要重点关注斜向加强筋与立柱、支腿的焊接位置处理，预留足够的焊缝空间，同时要核算支架整体的承载能力，确保在满负载情况下构件的变形量在允许范围内，不会因为长期承载出现结构变形。脚垫的建模需要考虑橡胶材质的压缩量，在装配时预留合理的压缩间隙，确保四个脚垫都能均匀接触地面，避免出现个别脚垫悬空导致的支架不稳问题。
