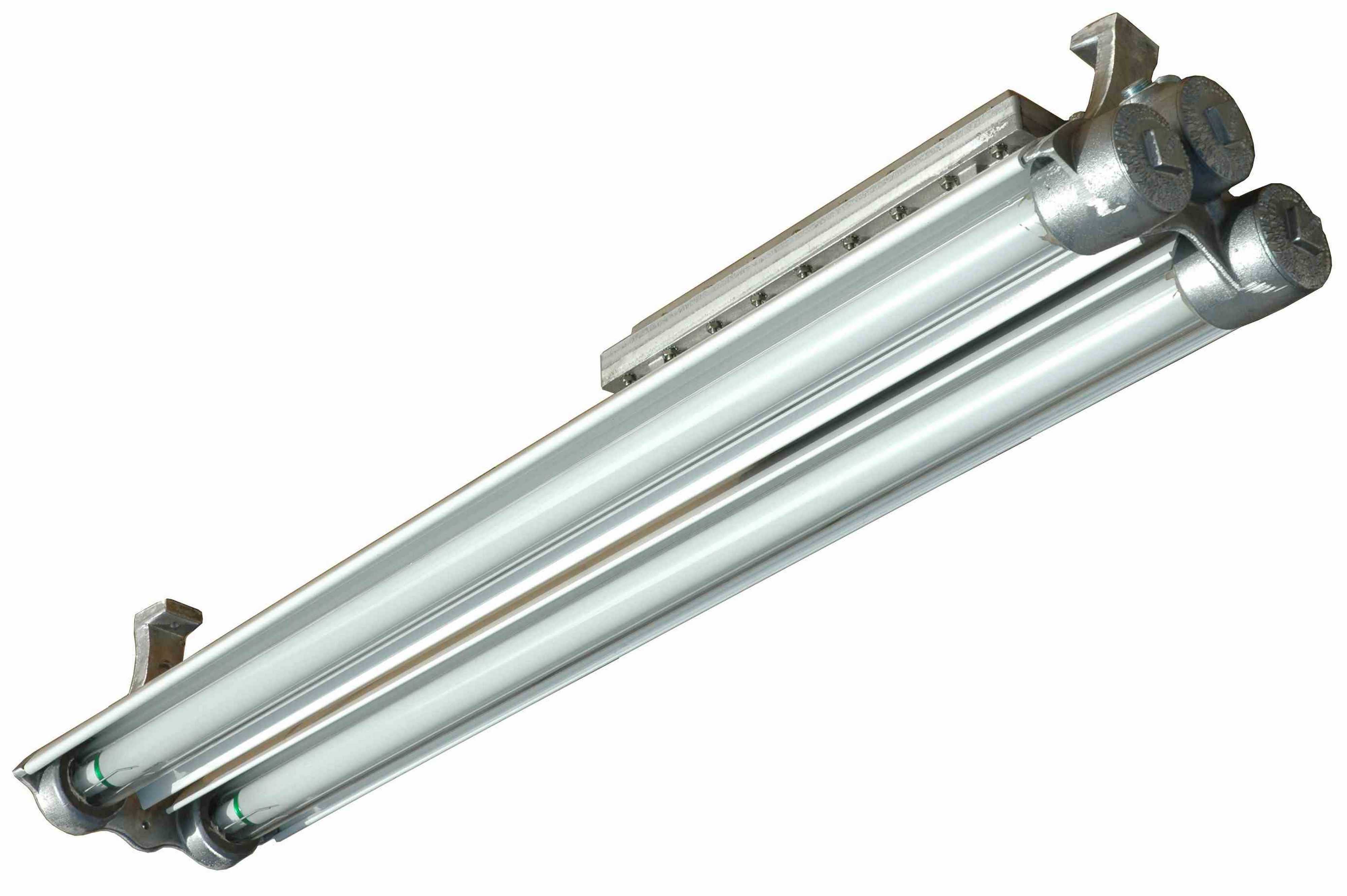

72W表面安装防爆荧光灯具结构设计

这款防爆荧光灯具主要面向存在易燃易爆化学品、石化蒸汽的危险作业场景设计，可满足1区、2区危险场所的照明需求，同时适配喷漆室这类对设备防爆、耐温有严苛要求的作业环境，为现场操作人员提供稳定可靠的作业面照明。灯具额定功率72W，整灯光通量输出可达6700流明，单根T8荧光灯管光通量3350流明，显色性能适配工业现场目视检测、作业操作的视觉需求，4100开尔文的色温兼顾了作业面亮度与长时间作业的视觉舒适度。

从结构设计层面来看，灯具主体采用无铜铝合金材质加工，表面做高光泽反光涂层处理，在提升光线反射效率的同时，具备优异的抗腐蚀、抗凹痕性能，可适配喷漆室内漆雾附着、溶剂挥发的复杂工况，外壳防护结构可抵御现场作业中的飞溅冲击、粉尘侵入。灯管外部配置耐热耐冲击的Pyrex保护管，即使在灯管意外碎裂的情况下，也可避免玻璃碎屑飞溅，同时阻隔灯管表面高温与外界易燃易爆介质直接接触，满足T6温度组别的防爆要求，即设备最高表面温度不超过85℃，杜绝引燃周围爆炸性混合物的风险。

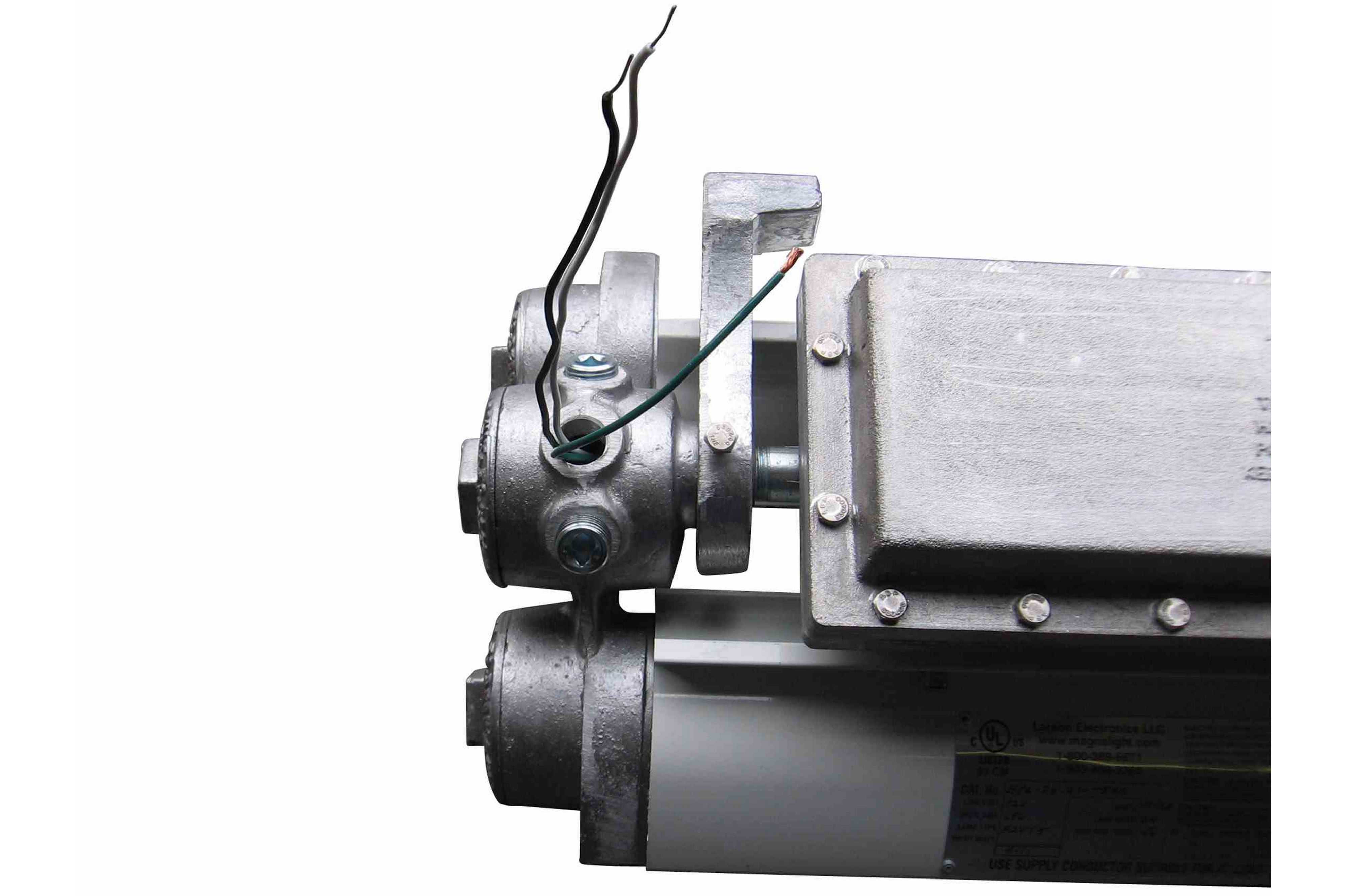

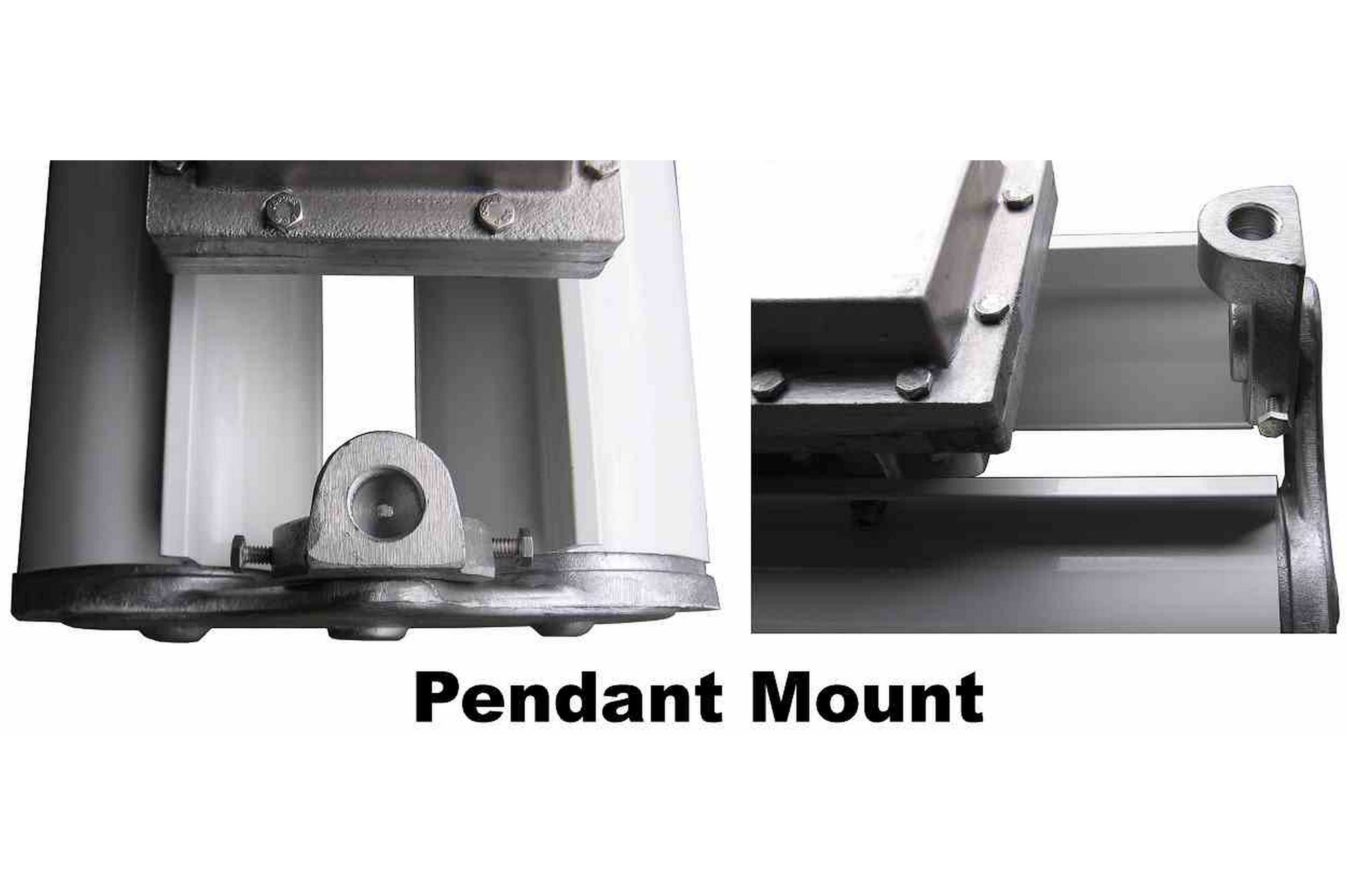

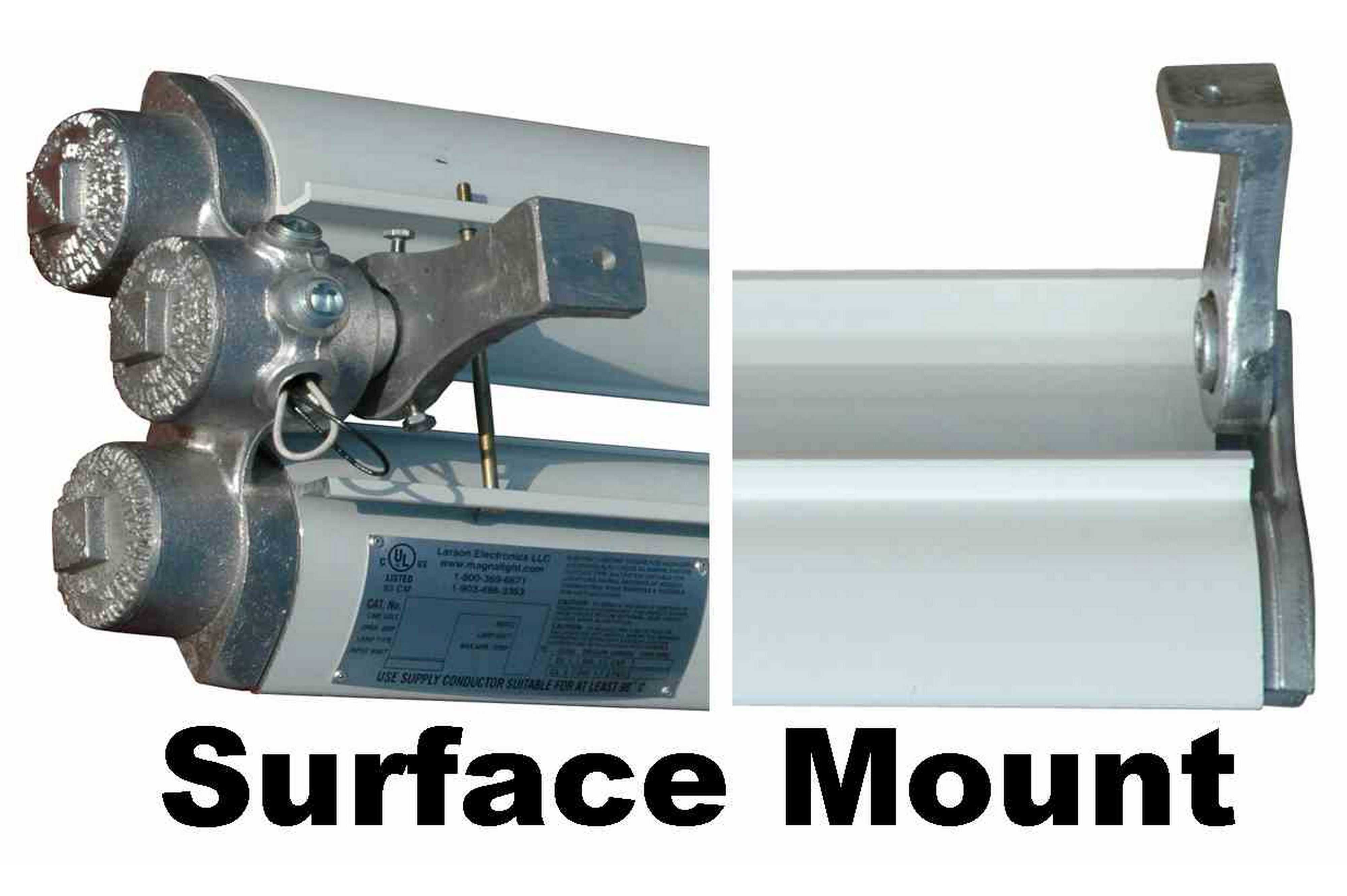

灯具支持多电压输入适配，可匹配不同工业现场的供电体系，接线端设置在灯具一端的1/2NPT接线盒内，另一端配置1/2NPT可调L型安装支架，布线可通过刚性管道向下引入接线盒，与夹具的导线连接完成电气连接，所有接线部位均做密封处理，满足防爆设备的隔爆要求。安装方式上，标准配置为表面安装结构，每个支架通过两个带帽螺钉固定在灯具两侧的安装铸销上，支架本体通过顶部单个螺栓孔实现与安装面的固定，安装完成后可通过松紧两侧带帽螺钉调整灯具照射角度，适配不同作业面的照明角度需求；除标准表面安装外，也可适配悬挂安装工况，通过刚性管道实现悬挂布设，满足管道下方、高空桁架位置的照明布设需求。

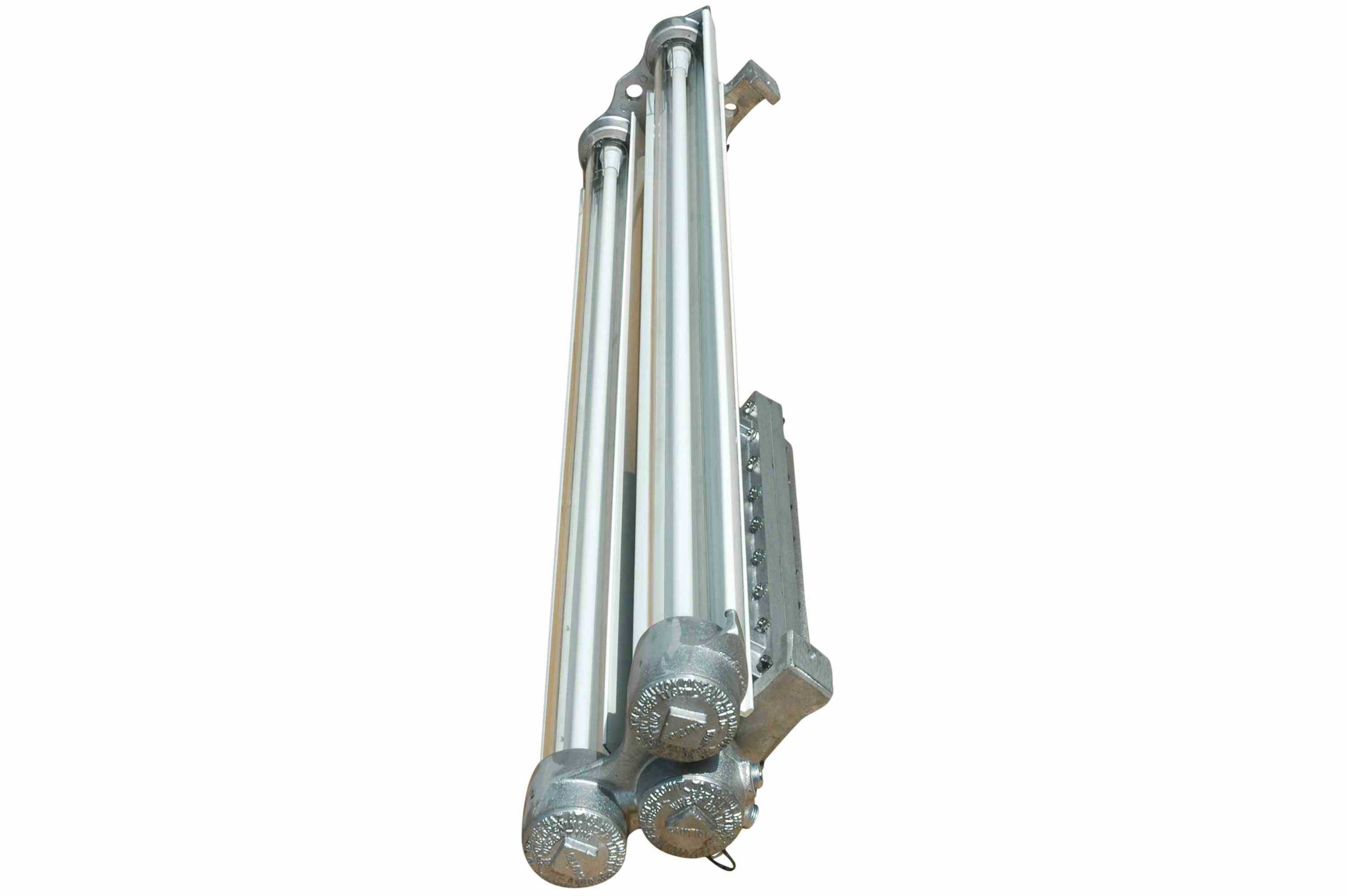

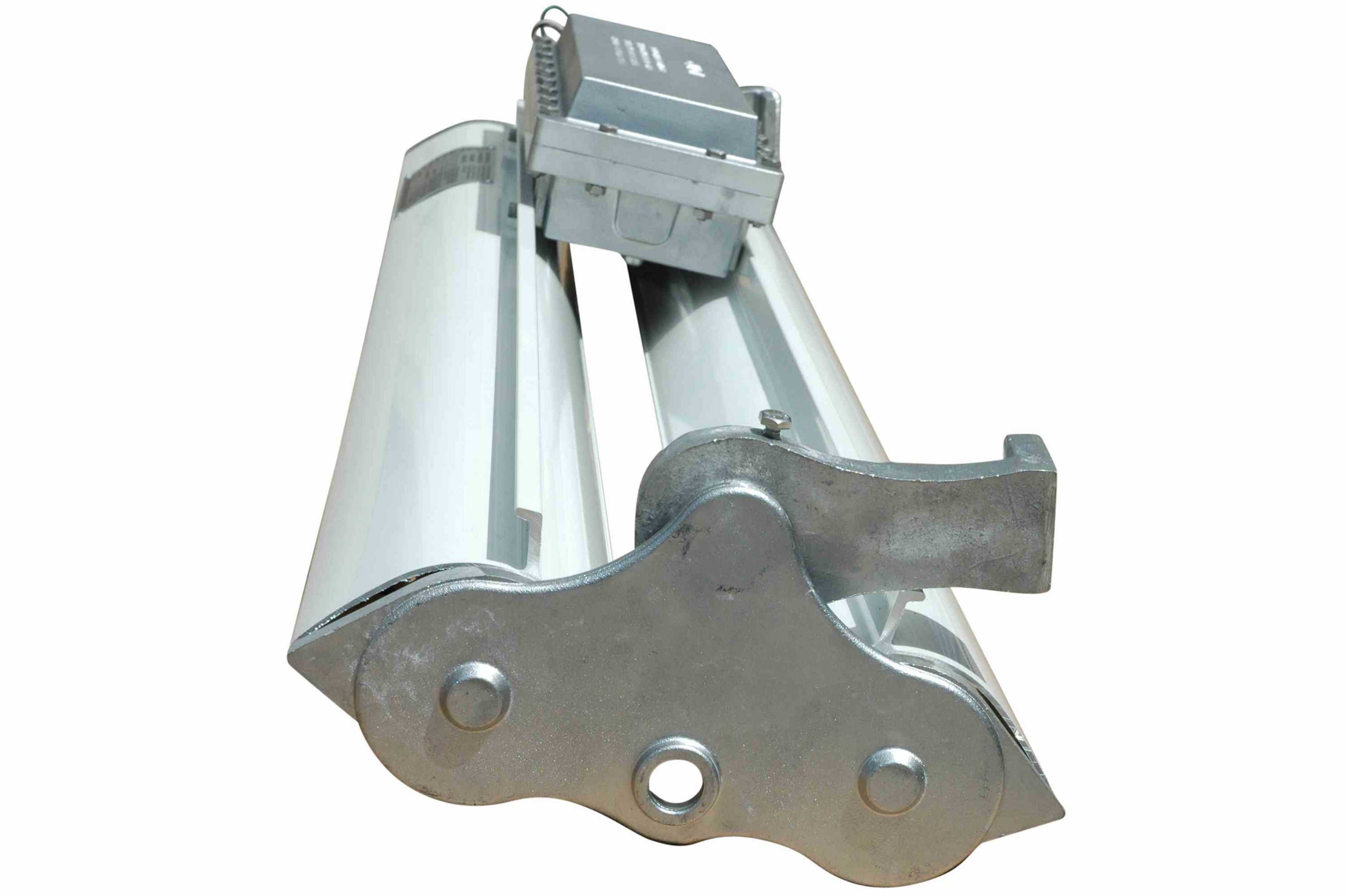

灯具两端均设置安装支架，支架安装到天花板、墙面、设备面板等安装面后，可通过松将支架固定到安装销钉的带帽螺钉，实现灯具照射角度的灵活调整，调整到位后锁紧螺钉即可完成角度固定，无需额外配置角度调节构件。镇流器部分采用超大翅片铸铝外壳，可提供更大的散热面积，延长镇流器使用寿命，较大的镇流器腔室可容纳高输出规格的镇流器，镇流器外壳设计为易于接近和外部安装的结构，顶盖和底盖采用螺母和螺栓固定，而非螺纹孔结构，避免长期使用后螺纹孔积尘、锈蚀导致无法拆卸维护的问题，维护时可通过扳手拧下端盖完成灯具内部构件的检修更换，无需采用敲击、撬砸的方式拆卸端盖，降低维护过程中对设备防爆结构的损伤。

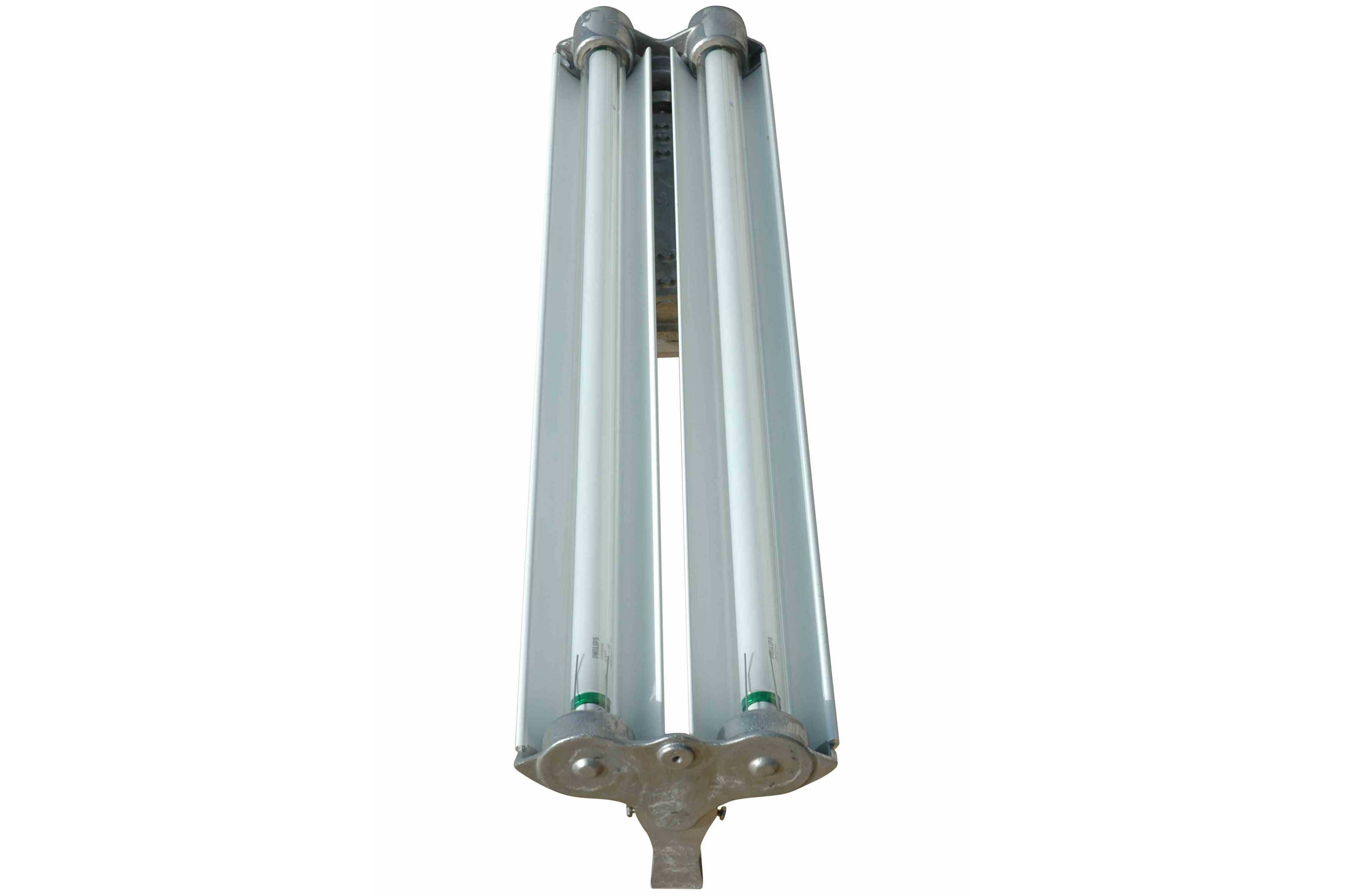

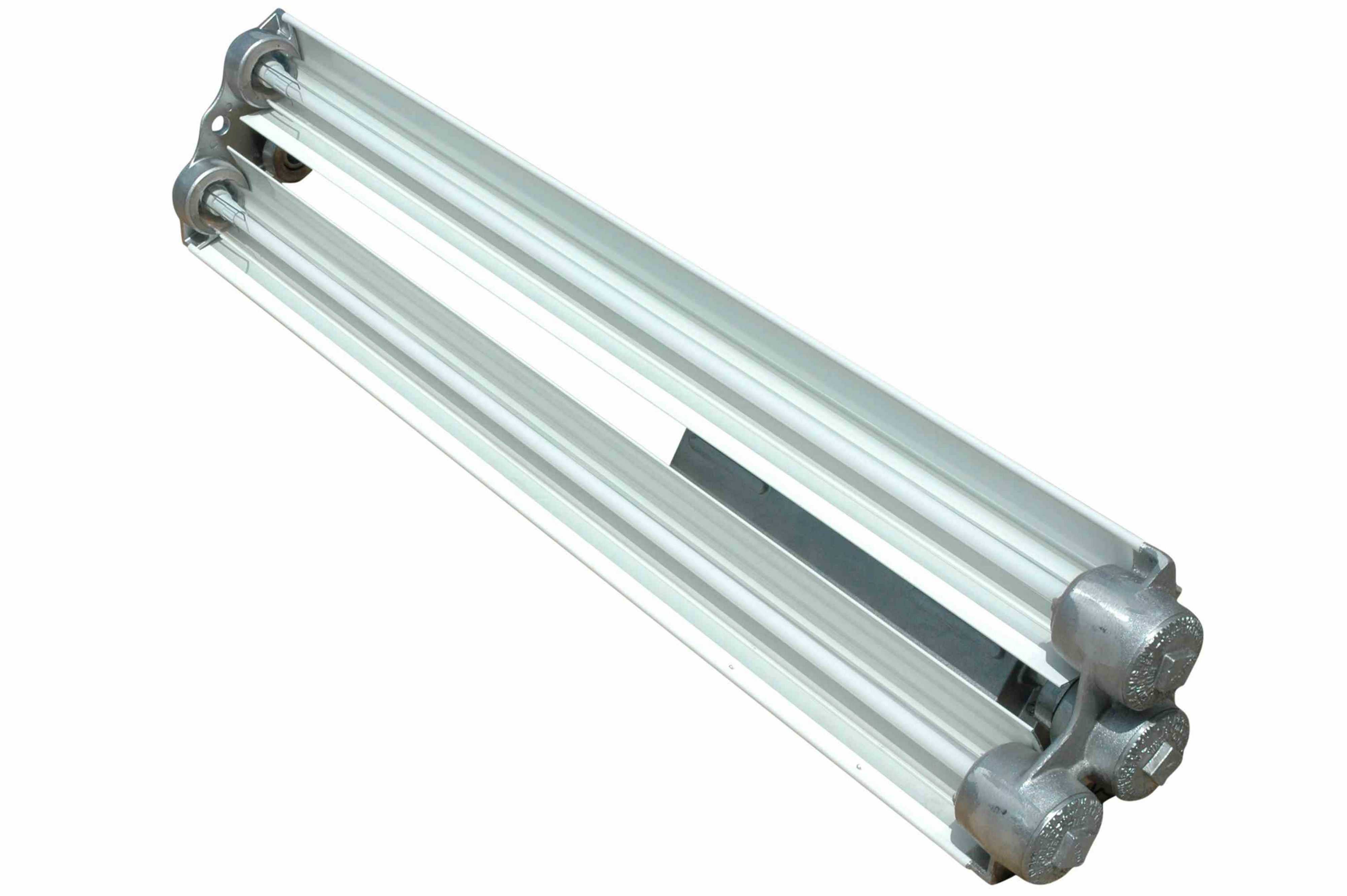

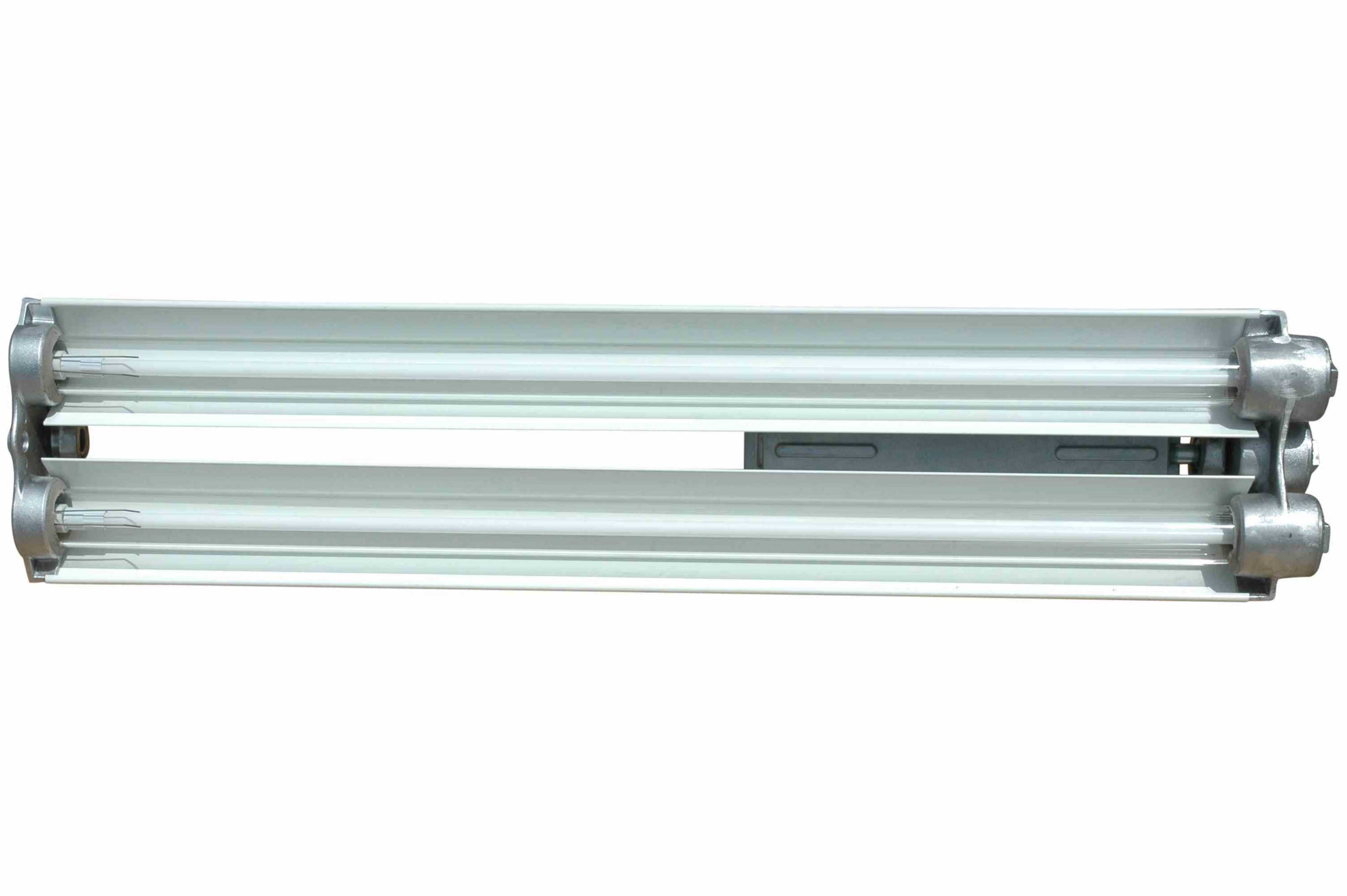

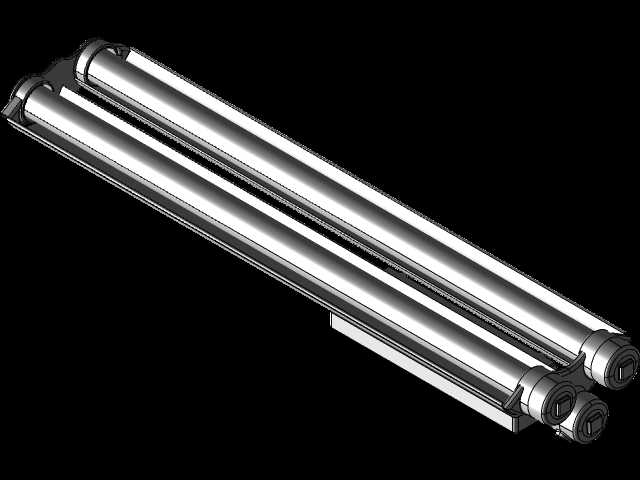

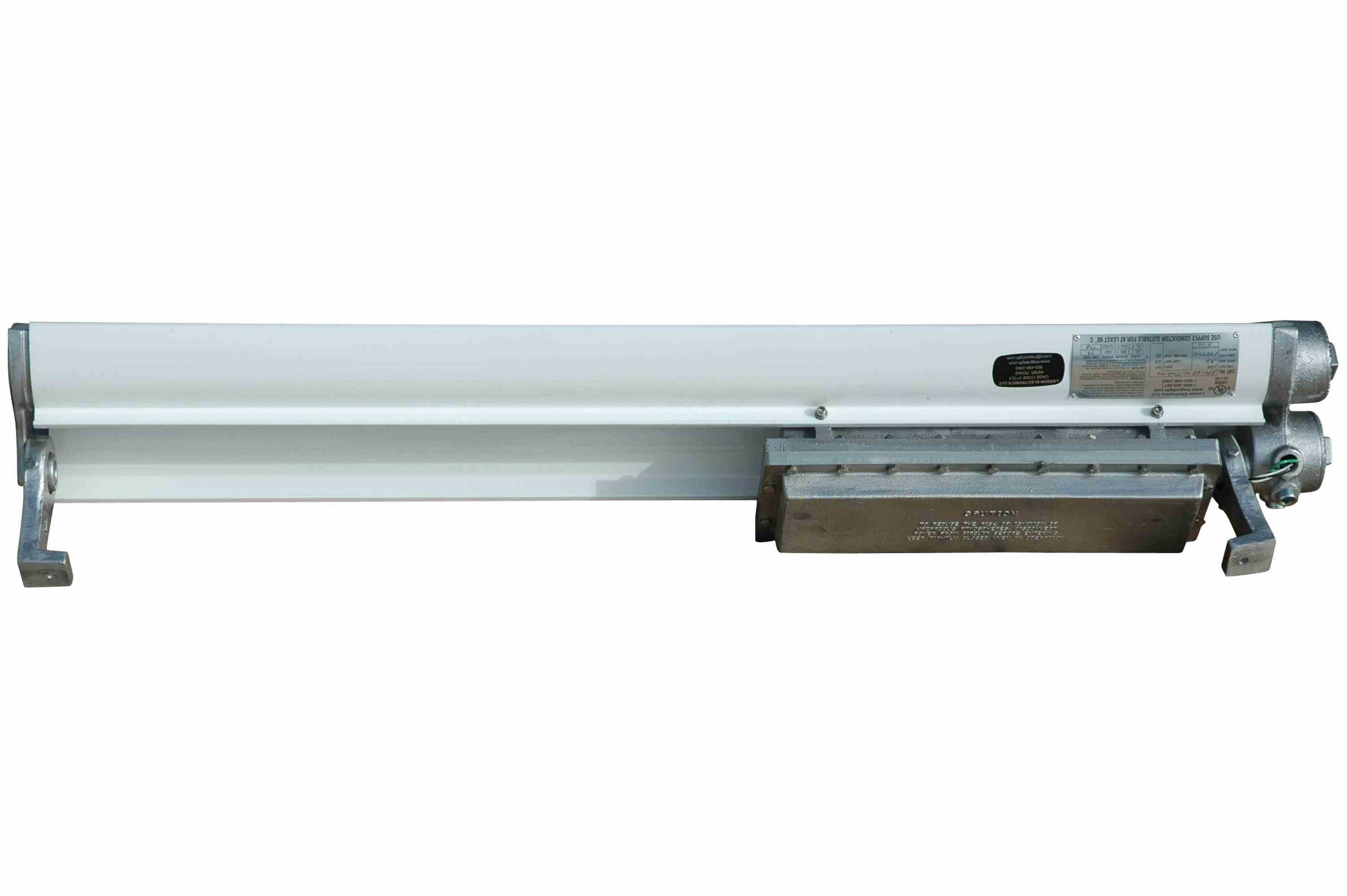

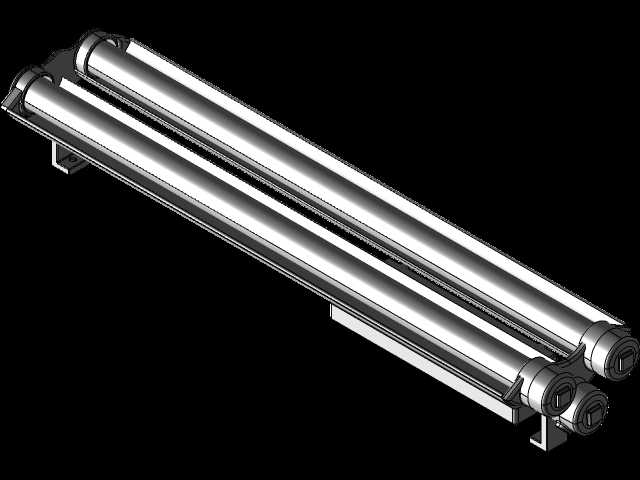

灯具整体为双管并列排布结构，灯体采用长条形一体化设计，长度适配4英尺T8荧光灯管的安装尺寸，整体结构紧凑，安装边界可适配大多数工业现场的墙面、设备表面、桁架的安装空间，安装时无需对安装面做大面积改造，仅需对应支架安装孔位完成固定即可。每台灯具出厂前均完成电气测试，夹具组装与照明模块的集成化设计可减少现场安装的工作量与时间成本，可调安装支架的设计让操作人员能够根据实际作业面的位置灵活选择灯具照射角度，相比固定角度的同类照明设备，可适配更多复杂的安装场景。灯具的反光罩采用厚规格挤压铝反射器，表面做高光泽反光处理，可将灯管发出的光线高效反射到作业面，提升光线利用率，减少光损。
