防爆灯具专用表面与悬挂式安装固定支架

在石化厂区、油气钻井平台、化工生产车间、粉尘作业车间这类存在易燃易爆气体或可燃性粉尘的危险作业区域，照明设备的安装可靠性直接关系到现场作业安全与设备长期运行稳定性，防爆灯具作为这类场景的核心照明载体，其配套安装支架的结构强度、安装适配性、环境耐受能力，是现场电气安装环节不可忽视的结构部件。本次涉及的两款安装支架，分别对应防爆灯具的表面安装与悬挂安装两种主流布设需求，适配对应规格的防爆灯壳体，解决不同作业面、不同安装高度下的灯具固定问题。

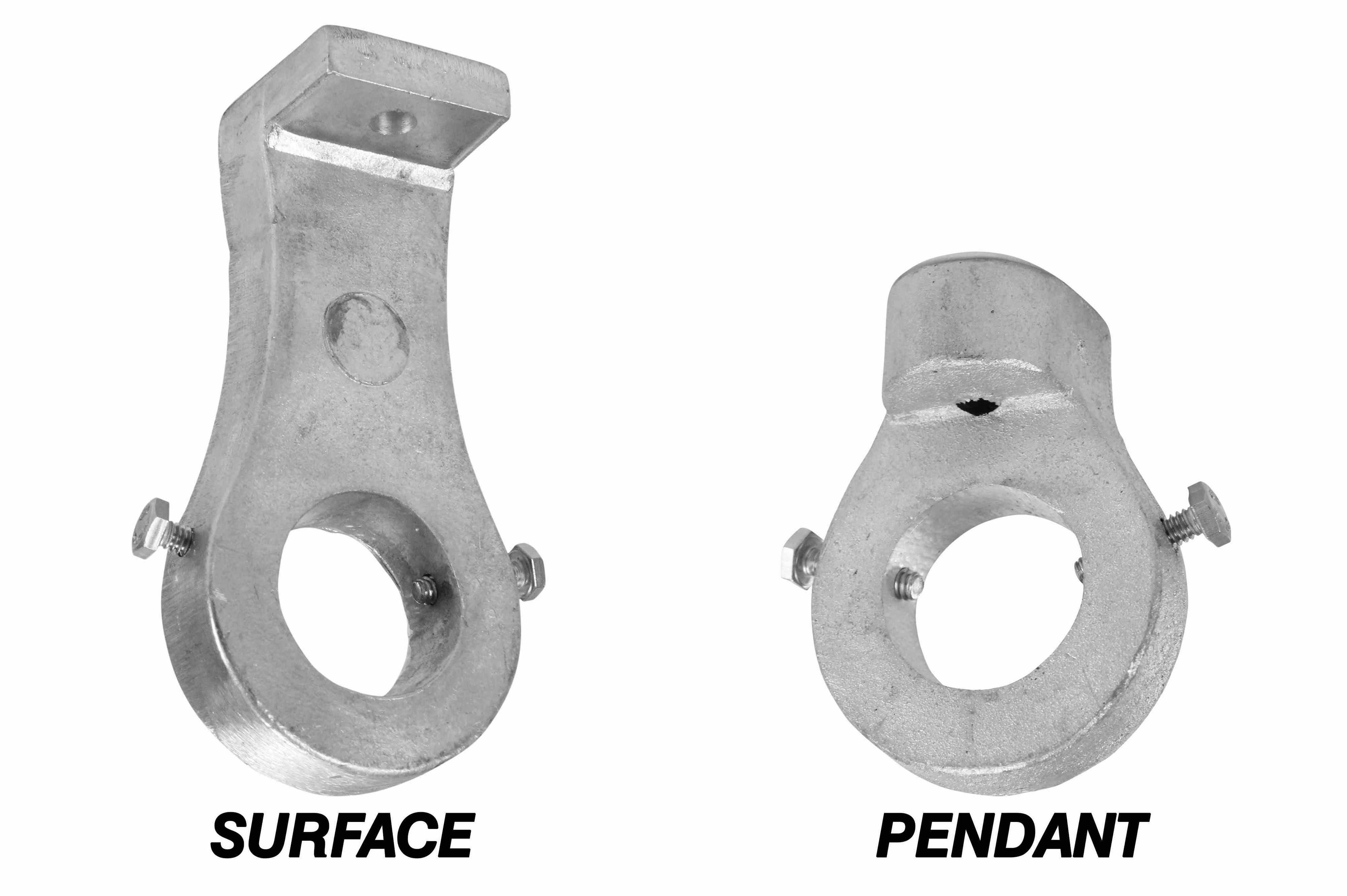

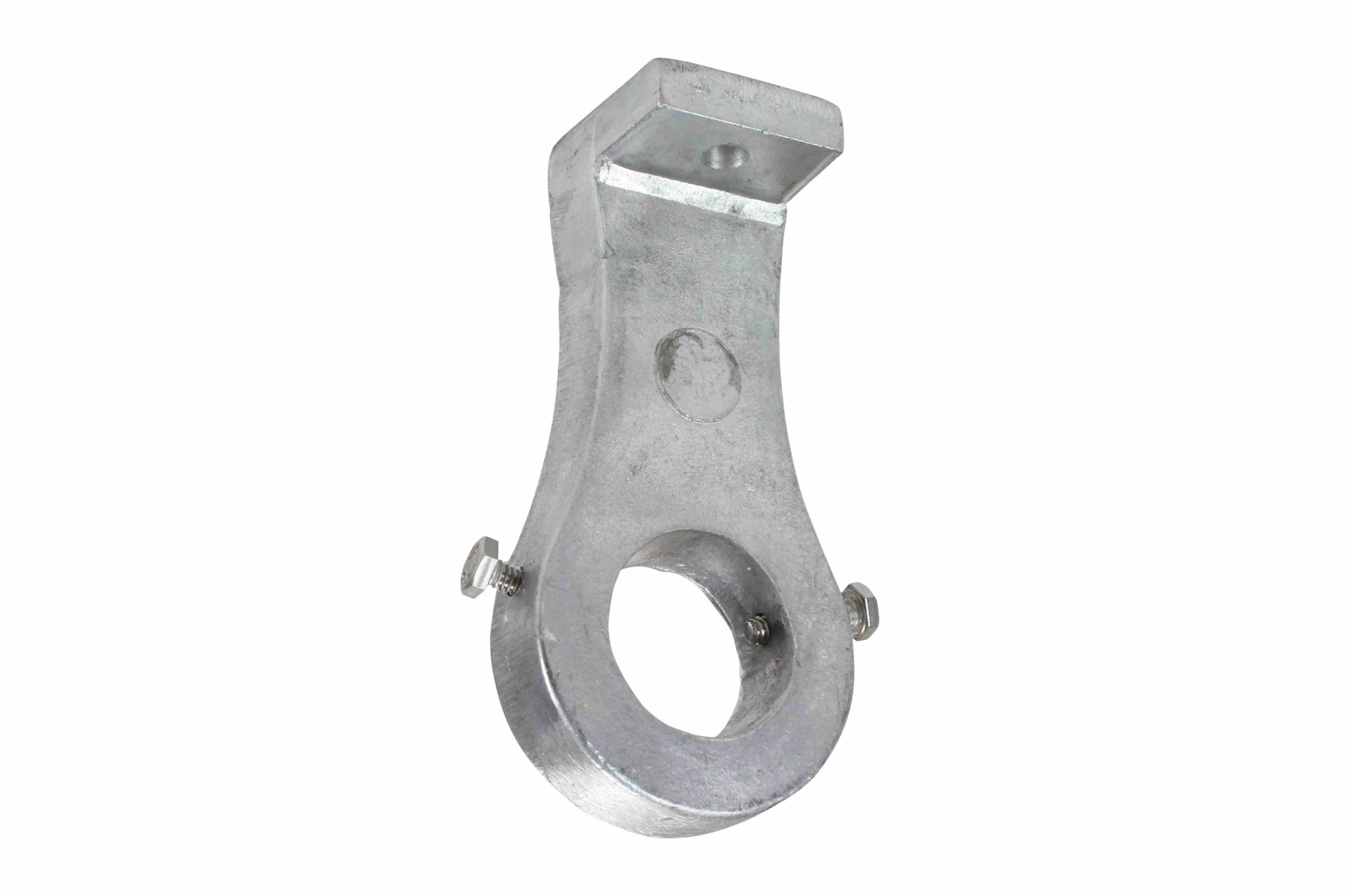

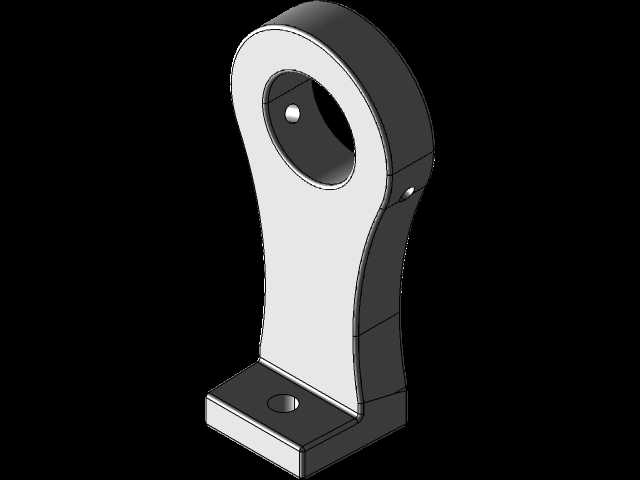

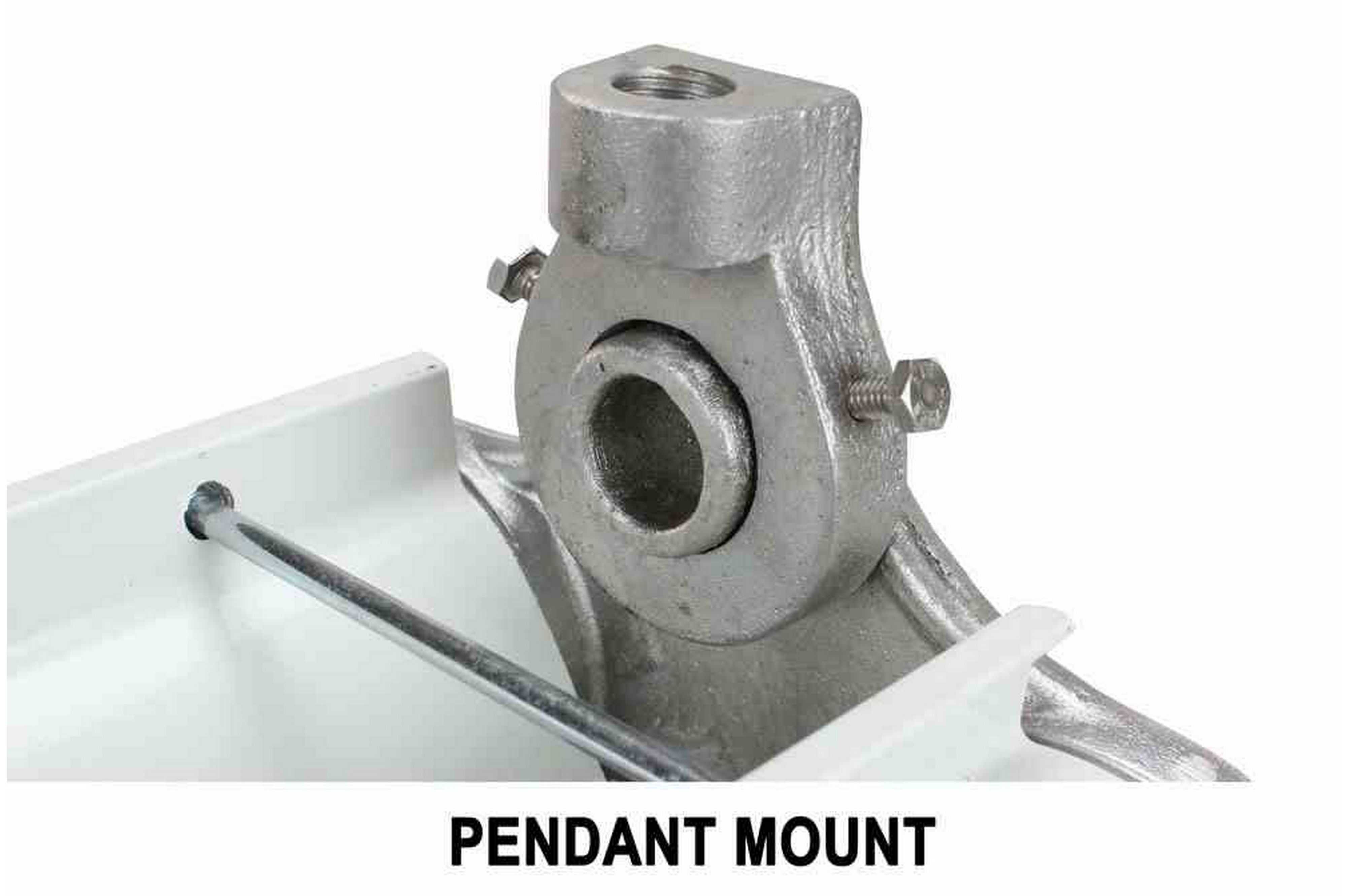

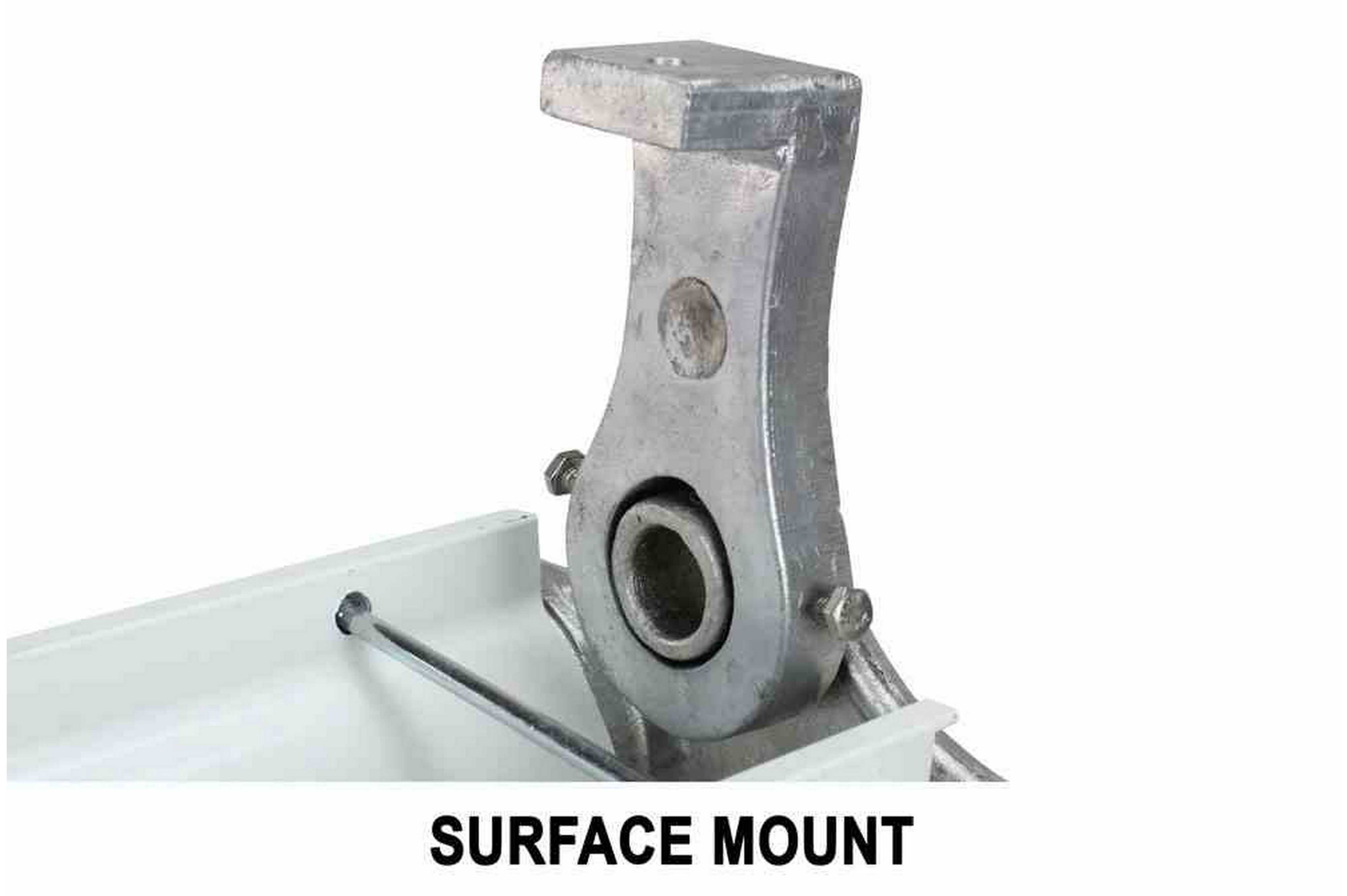

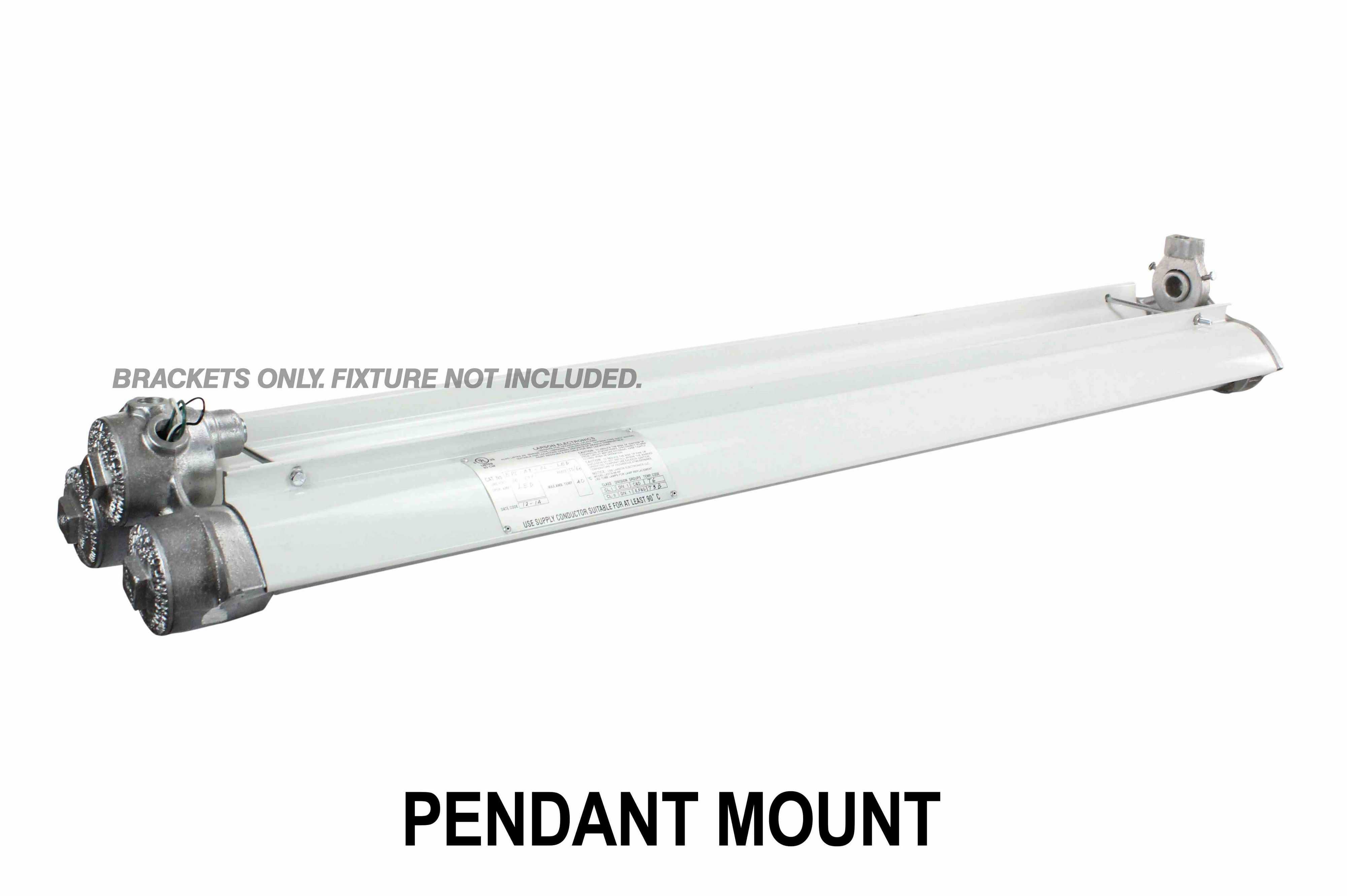

从实际应用场景来看，表面安装款支架主要用于车间混凝土立柱、钢结构厂房横梁立面、设备外侧金属壁板这类具备平整安装基面的位置，支架上端的平直安装面预留了标准紧固件安装孔位，可通过膨胀螺栓或机牙螺丝直接与安装基面锁固，安装面与下方承托结构之间做了圆弧过渡加强设计，避免长期承重后出现应力集中导致的支架断裂问题。悬挂安装款支架则主要用于厂房顶部钢结构下方、管廊桁架下方这类需要悬空布设照明的场景，支架上端的套接结构可直接与现场预制的吊装圆管或吊杆配合，侧面的紧定螺丝可实现支架与吊杆的径向锁止，防止灯具受现场振动影响出现角度偏移甚至滑落的问题。

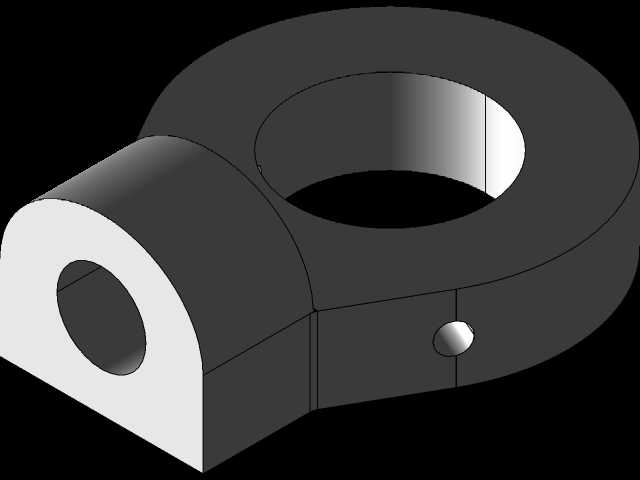

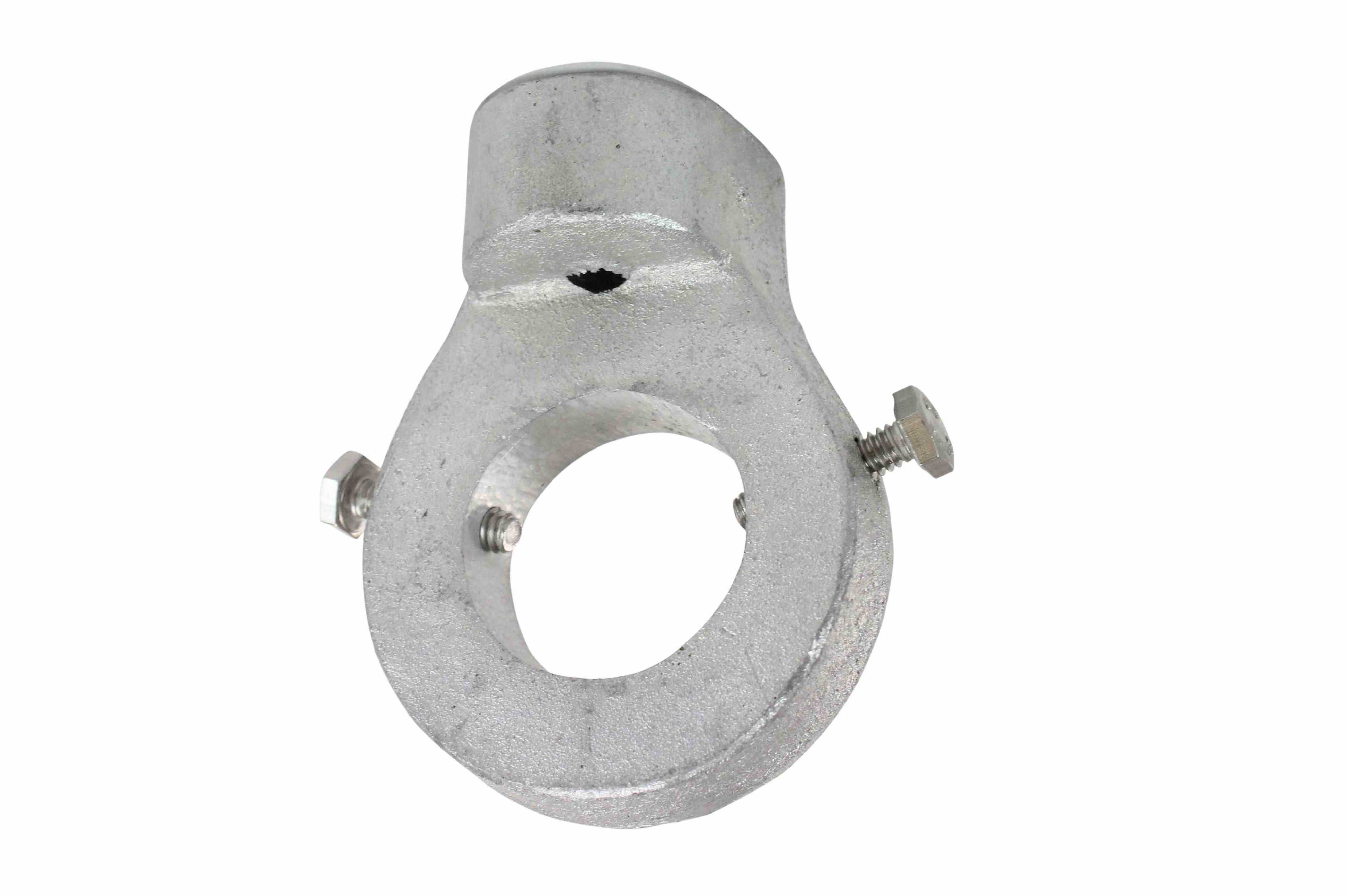

两款支架的核心承托部位均采用环形抱合结构，环形内孔尺寸与对应防爆灯的颈部安装位完全匹配，环形结构周向均匀分布3个紧定螺丝安装位，安装时可从三个方向同步拧紧螺丝，将灯具颈部与支架牢牢锁为一体，这种三点固定的方式相比传统两点固定，可更好抵消现场设备运行带来的持续振动，避免灯具长期使用后出现松动歪斜。环形结构与上方的安装连接段之间采用了变截面过渡设计，在保证整体结构强度的前提下尽可能减少材料用量，同时降低支架自身重量，减轻安装基面的承重负荷。

从设计思路层面，两款支架均采用一体铸造成型后再做机加工的工艺路线，铸造毛坯完成后会对安装孔位、紧定螺丝螺纹孔、环形内孔配合面做二次机加工，保证各配合尺寸的精度满足安装要求。支架整体采用金属材质成型，表面做防锈防腐处理，可适应户外露天、高湿、高腐蚀的工业作业环境，避免长期使用后出现锈蚀导致的结构强度下降。在安装边界设计上，表面安装款的安装面孔位间距适配行业通用的膨胀螺栓安装尺寸，安装人员无需额外对安装基面做非标打孔处理，可直接按照孔位标记完成基面钻孔作业；悬挂安装款的上端套接内孔尺寸适配工业现场常用的吊装圆管外径，无需额外加工转换接头即可完成吊装对接。

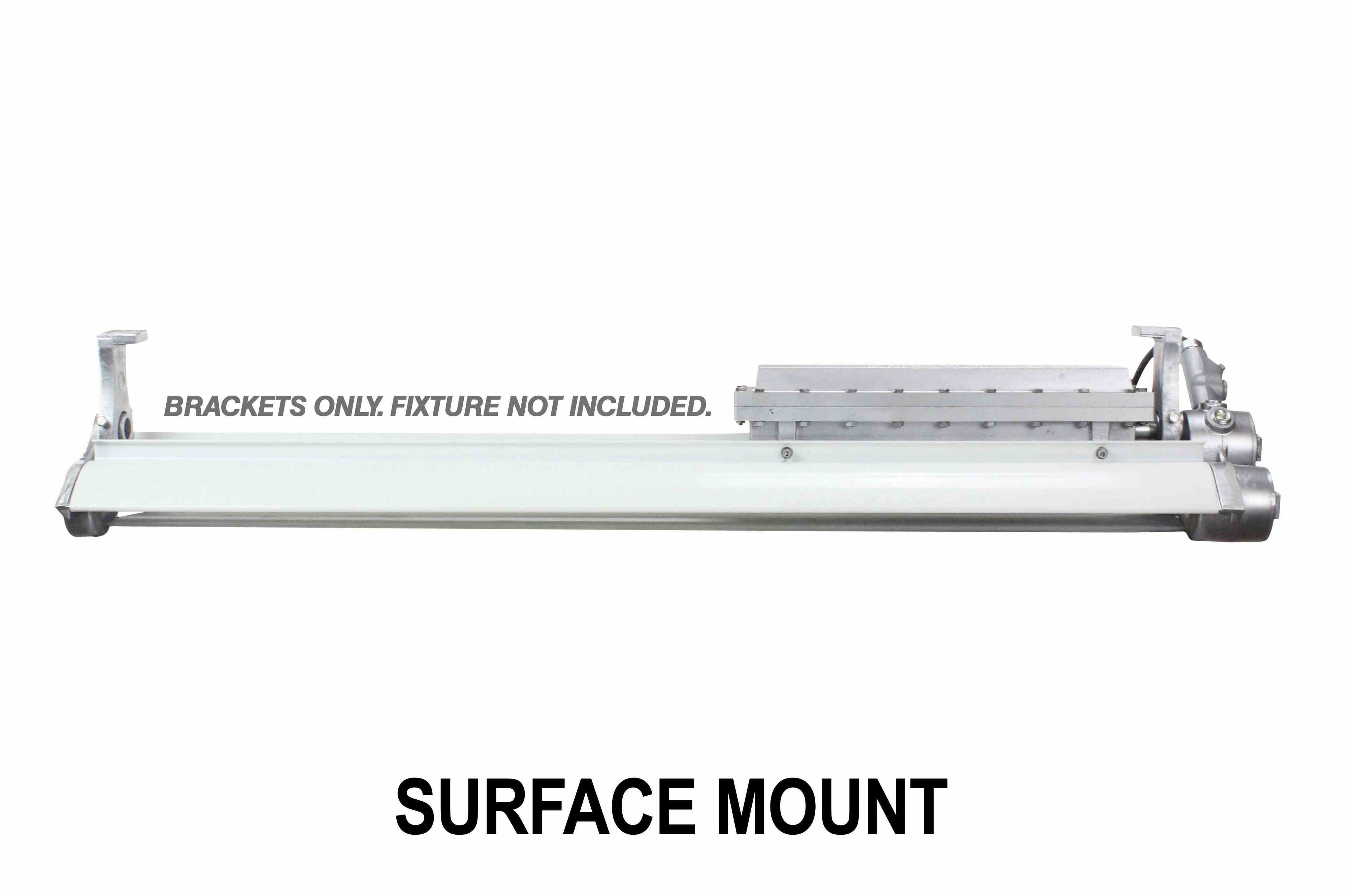

在现场安装作业过程中，单盏防爆灯如果采用表面安装方式，需要配套2个表面安装支架，分别固定在灯具颈部的两端位置，两个支架的安装面需保持在同一垂直平面内，避免灯具安装后出现倾斜受力不均的问题；如果采用悬挂安装方式，单盏灯具仅需1个悬挂安装支架，固定在灯具重心对应的颈部位置即可保证吊装平衡。支架上的所有紧定螺丝在安装时需按照对角顺序逐步拧紧，避免单颗螺丝过度受力导致螺纹滑牙或者灯具壳体被顶压变形，拧紧后可在螺丝缝隙处涂抹少量密封胶，防止腐蚀性气体或水汽进入螺纹缝隙造成锈蚀，影响后续维护拆卸。

从结构受力角度分析，两款支架的受力路径均经过优化，表面安装款的受力从环形抱合位置通过过渡段直接传递到上端的安装面，力线传递平顺无明显拐点，可最大程度降低结构内部的应力集中系数；悬挂安装款的受力从环形抱合位置向上传递到上端的套接段，紧定螺丝的受力方向与灯具重力方向垂直，可保证锁止可靠性，不会因为长期承重出现螺丝松脱的问题。支架的壁厚设计经过承重校核，在满足额定承重要求的前提下预留了足够的安全余量，可承受现场一定程度的意外碰撞冲击，不会因为轻微外力就出现变形断裂。

对于从事工业电气安装、防爆设备结构设计的工程人员来说，这类支架的三维模型可直接用于厂区照明布设的三维排布仿真，提前验证安装位置是否与现场管线、设备存在干涉，也可作为同类型防爆灯具安装支架的设计参考，根据不同的灯具重量、安装场景调整支架的尺寸参数与结构形式，缩短非标支架的设计开发周期。在建模过程中，这类支架的建模重点在于环形抱合结构与安装连接段的过渡曲面处理，以及各螺纹孔的位置精度保证，需确保模型尺寸与实际加工尺寸一致，才能在后续的装配仿真、干涉检查环节得到准确的结果。
