七开口3/4英寸轮毂防爆接线盒结构

　　在石化厂区、油气储运站、粉尘加工车间这类存在易燃易爆气体或可燃性粉尘的危险作业区域，电气线路的分线、转接环节始终是防爆管控的核心节点，这款七开口配置的防爆接线盒，正是针对这类高危场景的电气布线需求开发的防护部件。从结构设计逻辑来看，壳体采用无铜铝合金压铸成型后做静电粉末涂层处理，从材料层面规避了铜质部件碰撞产生火花的风险，同时铝合金的轻量化属性也能降低现场安装的负重压力，涂层则进一步提升了壳体的抗腐蚀、耐候性能，适配户外露天、潮湿腐蚀等复杂安装环境。

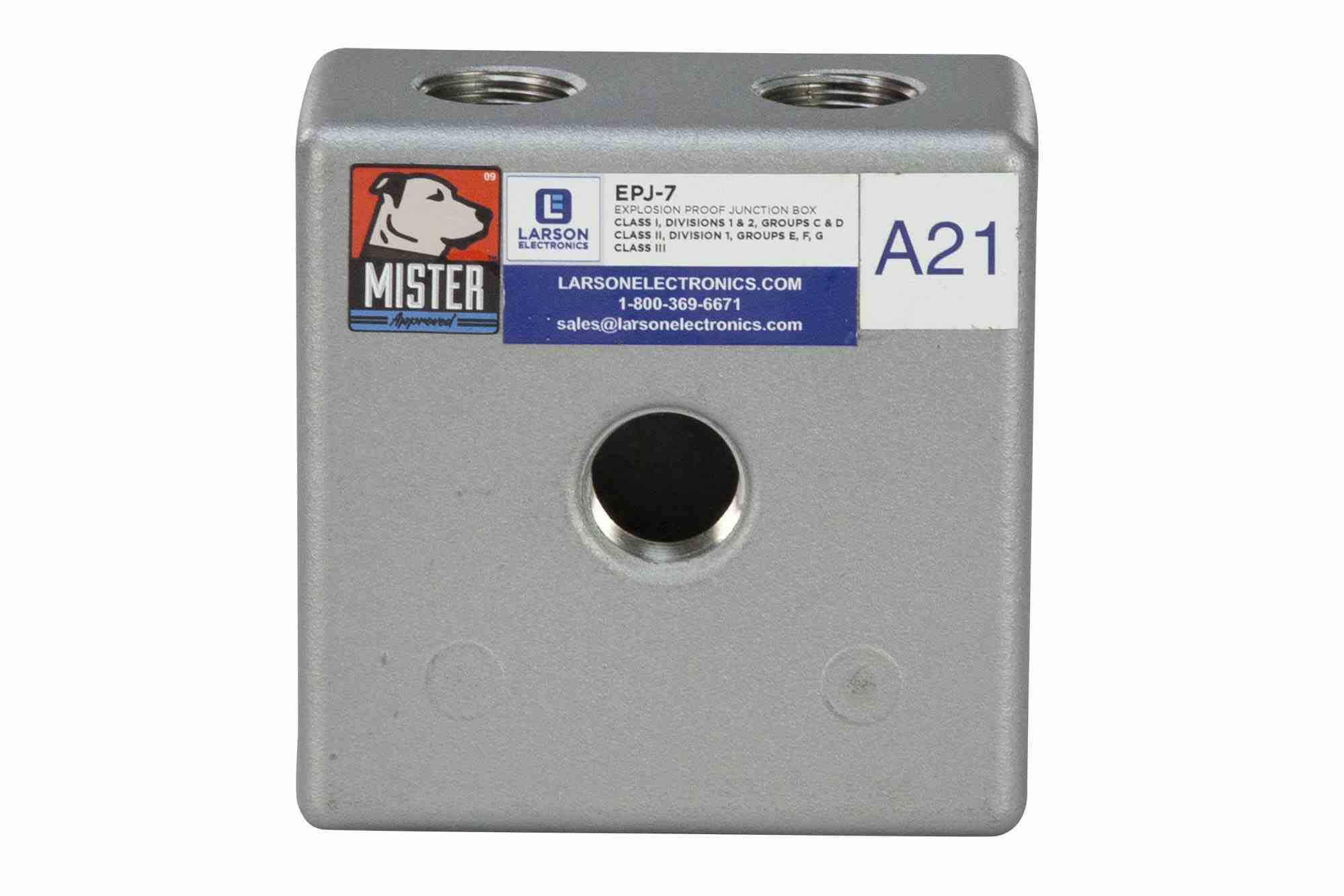

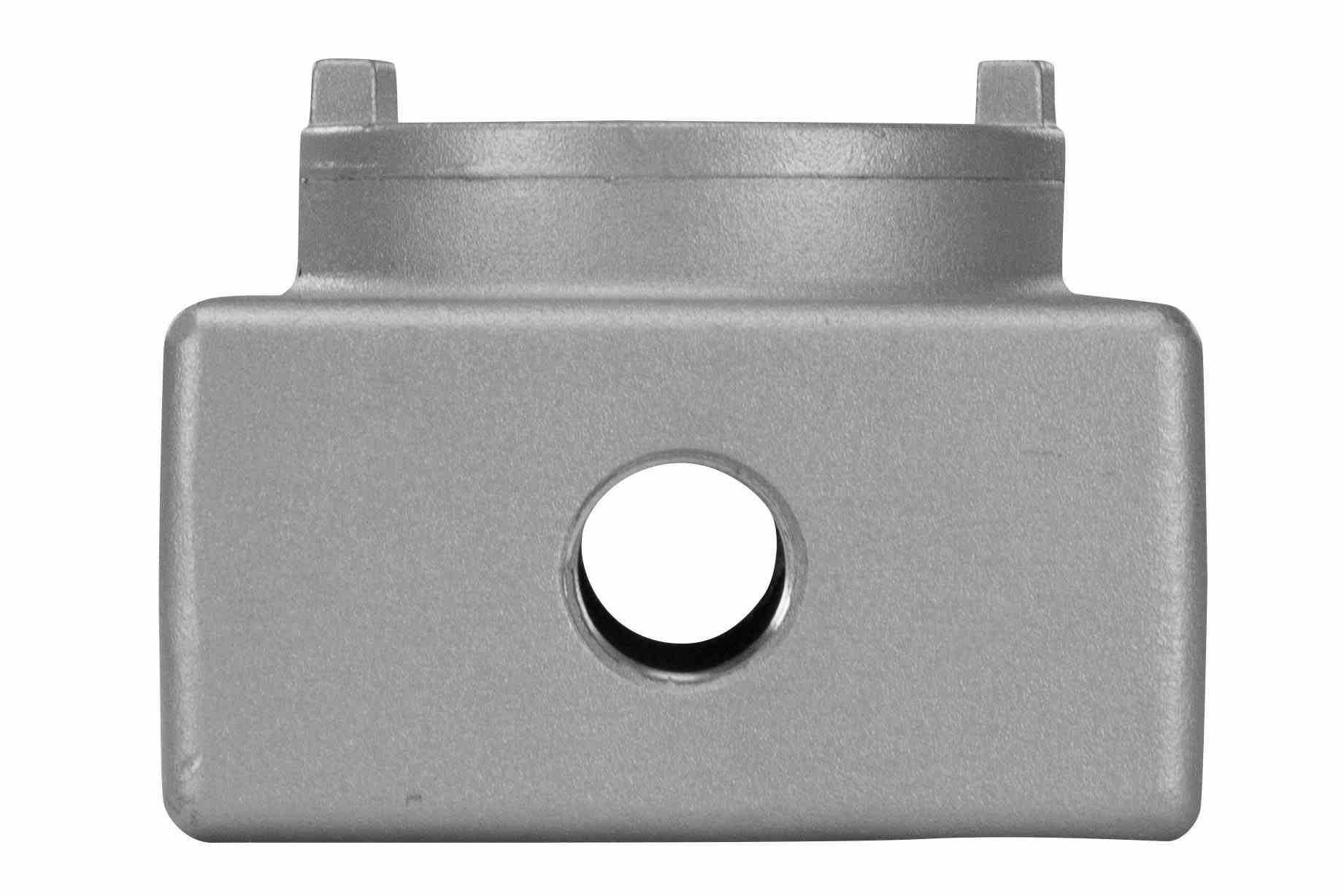

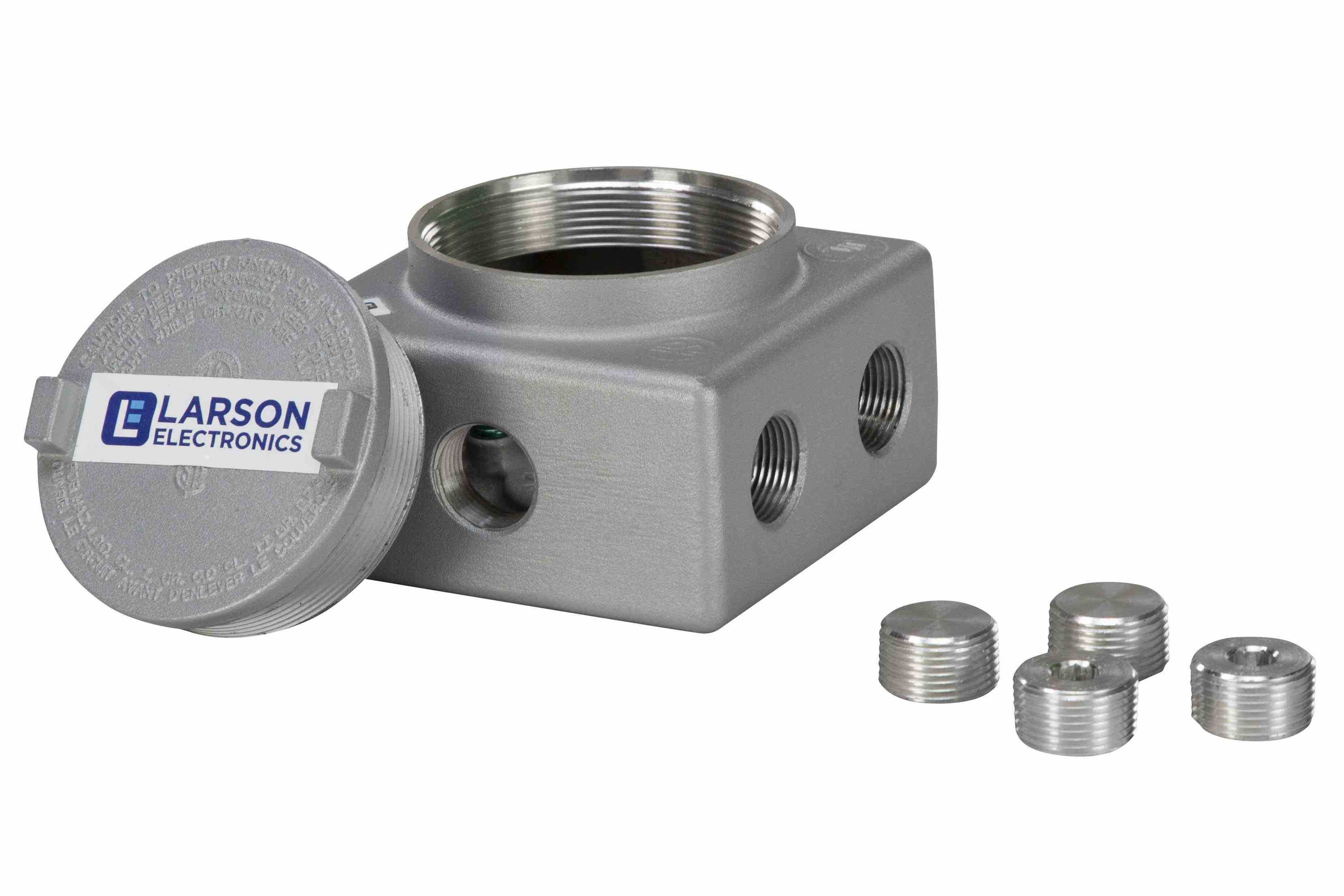

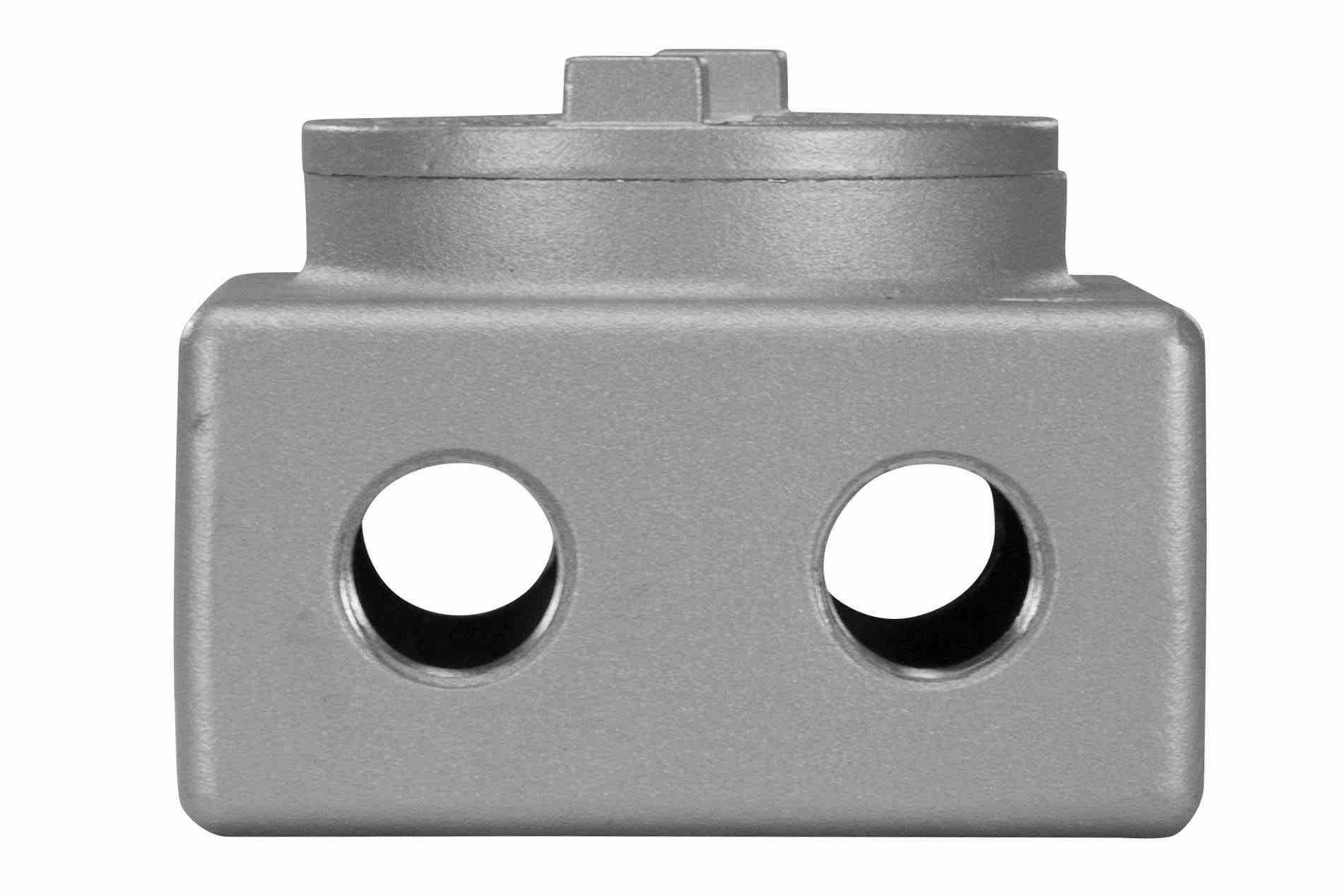

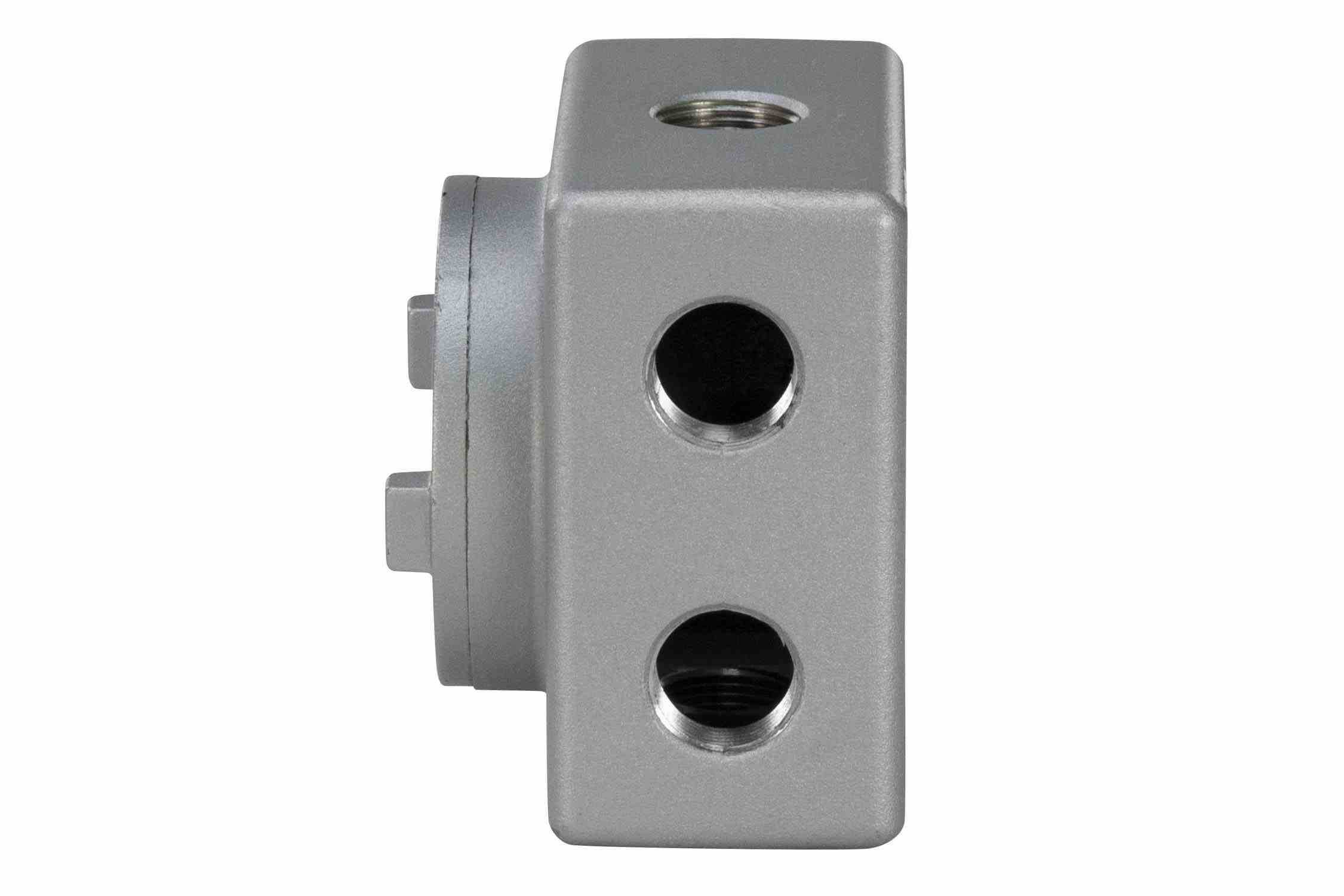

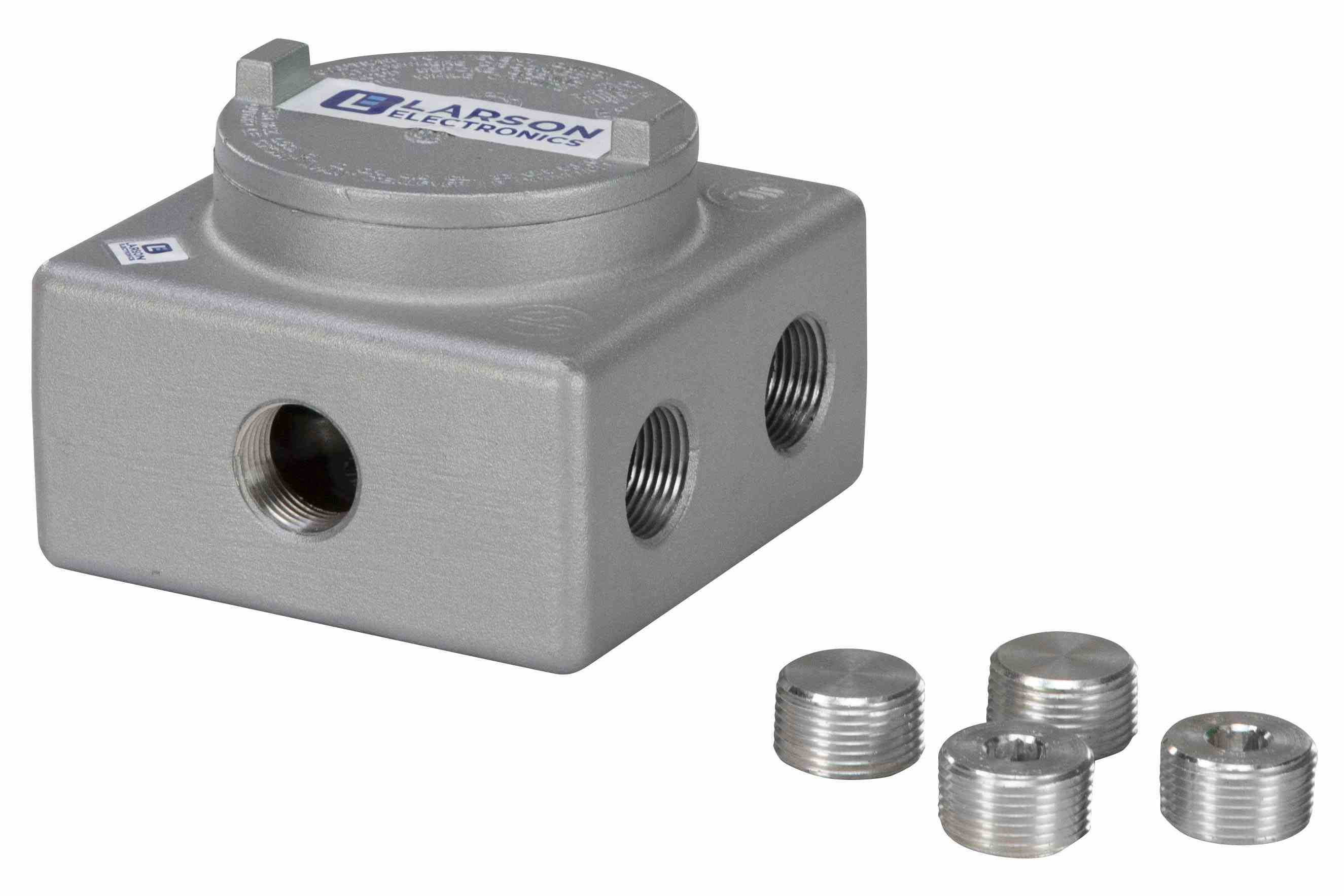

　　产品的开口布局经过实际布线场景的反复优化，总计7个3/4英寸规格的轮毂接口，分别布置在壳体顶部、底部各两个，两侧立面各一个，背面一个，这种多方向的开口配置，能够满足不同走向的线缆进线需求，无需额外弯折线缆或加装转角接头，既减少了布线的密封节点，降低密封失效的风险，也能让现场布线排布更规整，减少线缆过度弯折带来的线芯损伤隐患。配套的4个金属堵头可根据实际布线的开口使用数量，对闲置开口做密封封堵，保证壳体整体的防爆防护等级不被破坏。

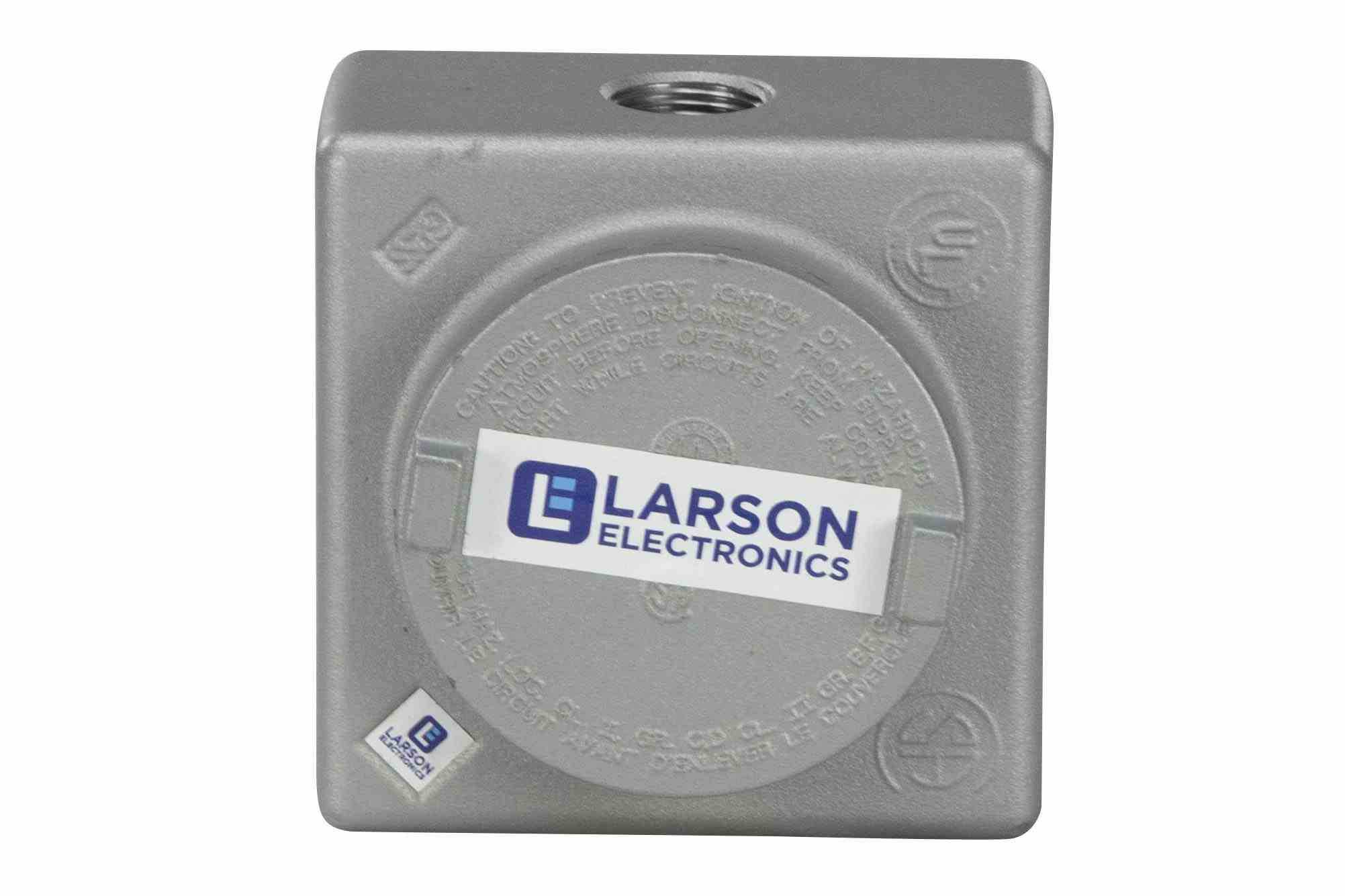

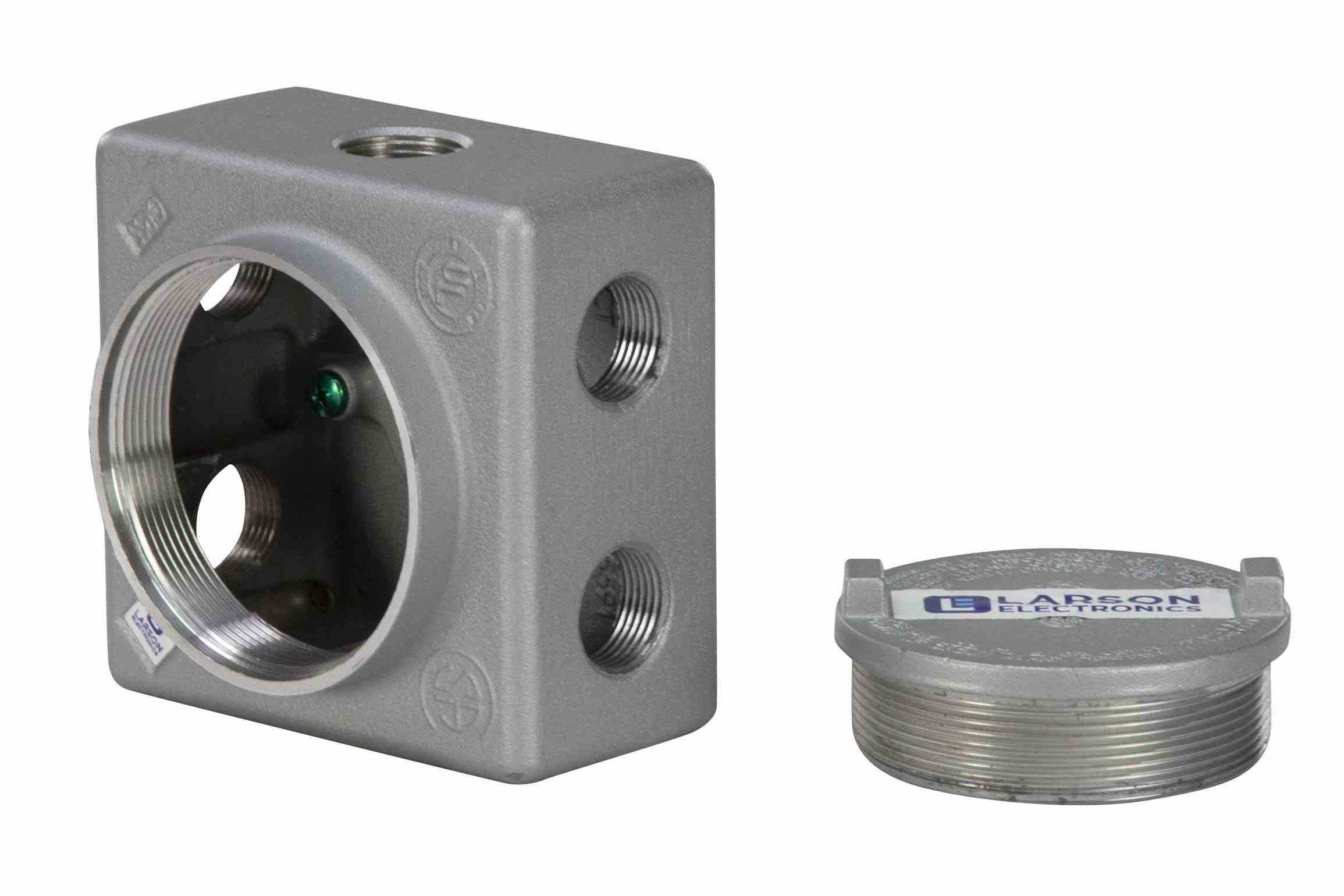

　　壳体上盖采用铸入式支架结构，可直接与现场的断路器杆类操作工具配合使用，无需额外加装固定转接件，简化了现场安装的工序。上盖设置的直径3-1/8英寸超宽检修盖，在后期线路检修、端子排查时，无需完全拆卸整个上盖，仅需打开检修盖即可完成接线室内部的操作，大幅降低了检修过程中开盖带来的防爆防护失效时长，也减少了紧固件反复拆装出现滑牙、密封垫错位的概率。

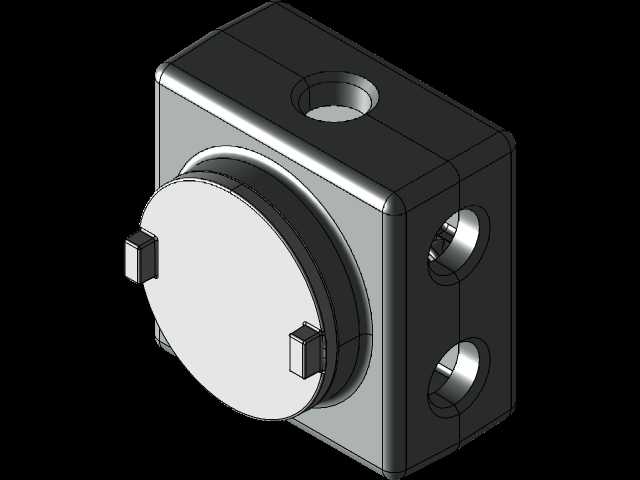

　　从安装边界维度考量，方正的壳体外形在做墙面、设备立面固定时，贴合度更高，固定点位的受力更均匀，不会出现圆形壳体固定时易转动、贴合面缝隙不均的问题。所有接口的内螺纹精度符合防爆管件的配合公差要求，与配套的防爆格兰头拧紧后，能够保证隔爆结合面的间隙、啮合长度满足对应防爆等级的要求，可适配一级1区、2区（C、D组），二类1、2分区（E、F、G组）以及多集线器配置的Ⅲ级危险场景使用，覆盖绝大多数工业防爆场景的电气分线需求。

　　在实际选型应用中，这类接线盒常作为现场仪表、防爆灯具、防爆电机等设备的线路中转节点，多方向的开口可以同时接入来自不同方向的动力线、信号线，在壳体内部的接线腔完成端子排的分线、转接，壳体的隔爆结构能够保证内部即使出现电弧、火花引爆腔内混合气体，也不会通过结合面、接口间隙传递到壳体外部，引爆外部环境的易燃易爆介质，从结构层面实现防爆防护的核心功能。设计阶段针对壳体的壁厚做了针对性优化，在满足隔爆强度要求的前提下尽可能压缩壳体壁厚，控制整体重量，同时所有边角都做了圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，也减少了粉尘在壳体表面积聚的死角，便于后期现场的清洁维护。
