30A快动式防爆熔断器断开装置结构

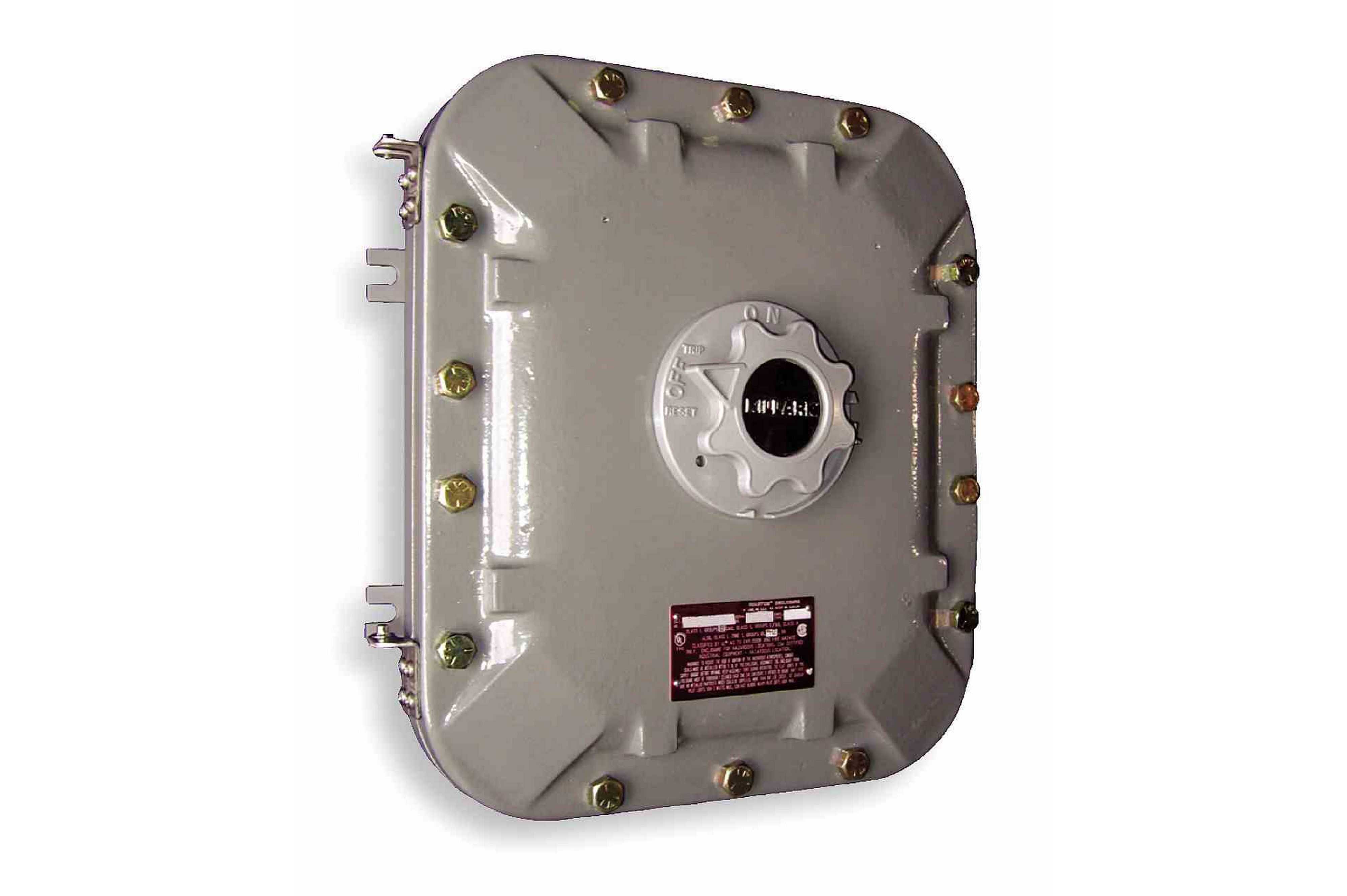

　　在石化厂区、炼油装置区、危化品储存周转区这类存在I、II、III类爆炸性气体或粉尘的危险作业场景里，电气回路的分断保护一直是现场电气设计的核心难点——普通的熔断断开装置无法阻隔内部电弧与外部易燃易爆介质的接触，哪怕毫秒级的电弧外泄都可能引发燃爆事故。这款30A规格的防爆快动熔断器断开装置，就是针对这类高危场景的回路保护需求开发的专用电气部件。从结构设计逻辑来看，整套装置的壳体采用无铜铝合金铸造成型，外部所有紧固连接件均采用不锈钢材质，避免长期在腐蚀、高湿、多粉尘环境下出现连接件锈蚀卡死的问题，壳体的密封结构满足NEMA 4X防护等级要求，能够阻挡高压水冲、外部腐蚀介质侵入、积尘堆积、结冰卡滞以及外部异物冲击，完全适配户外露天安装、

　　化工腐蚀区域安装的严苛工况。壳体上盖采用螺栓连接的平板铝盖板结构，所有紧固螺栓沿盖板周向均匀排布，确保密封胶条的压缩量均匀一致，不会出现局部密封失效的问题，这种周向螺栓紧固的结构也让盖板受力均匀，在内部出现故障电弧产生的瞬时高压时，能够通过壳体的隔爆面间隙实现泄压同时冷却焰流，避免外部易燃易爆介质被引燃。装置正面设置的旋转操作手柄带有明确的分合位置标识，操作时的旋转扭矩经过匹配设计，操作人员无需额外工具即可完成回路的分断与闭合操作，手柄与壳体之间的转轴处采用多层密封结构，既保证操作的顺畅性，又不会破坏壳体整体的隔爆性能。装置内部集成三极600V规格的快动熔断器，单极额定载流30A，

　　同时在壳体侧部设置两个1英寸规格的NPT螺纹集线器接口，用于现场电缆的引入与接出，集线器接口自带密封锁紧结构，电缆穿入后可通过压紧密封胶圈实现电缆与壳体接口处的密封，保证整个壳体的隔爆完整性。快动熔断器的特性决定了这套装置对电流脉冲的响应速度极快，当回路中出现浪涌电流、尖峰短路电流时，熔断器可在毫秒级完成熔断分断，非常适合给现场的笔记本运维设备、精密电子检测仪器、LED防爆照明系统、现场数据采集终端这类对电流冲击敏感的设备做前端保护，避免浪涌电流击穿设备内部的电子元器件。这里需要明确的是，这类防爆熔断断开装置不能作为免运费运输类产品的防护部件，仅用于固定安装的工业电气回路保护。在安装边界上，这套装置支持平面壁挂安装，

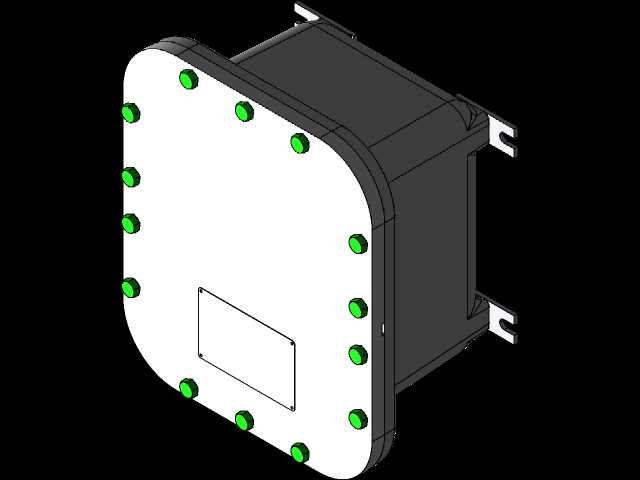

　　壳体背部自带安装凸耳结构，安装时无需额外制作复杂的安装支架，直接通过膨胀螺栓或安装螺栓将装置固定在墙面、设备支架、钢结构立柱上即可，安装面的平面度误差需控制在2mm以内，避免壳体安装后出现受力变形导致隔爆面间隙超标的问题。两个1英寸NPT接口的中心距、接口端面到壳体侧壁的距离都预留了足够的电缆弯曲空间，适配外径在12mm到18mm之间的铠装防爆电缆或橡套防爆电缆，电缆弯曲半径不小于电缆外径的6倍即可满足安装要求，不会出现电缆弯折过度导致线芯损伤或密封失效的问题。从实际选型适配的角度，这类快动型防爆熔断装置和延时型防爆熔断器的应用场景有明确区分：延时型熔断器主要适配电机、泵类这类启动时存在短时大电流的感性负载，避免启动电流导致熔断器误熔断；而快动型则专门针对阻性负载、精密电子类负载，这类负载没有启动大电流，一旦出现过流或短路就需要快速分断，避免故障扩大。在三维建模过程中，需要重点还原隔爆面的配合尺寸公差、螺栓孔的位置度、操作手柄的旋转行程、NPT螺纹的参数精度，这些细节直接决定了模型用于实际结构校核、安装模拟时的参考价值，尤其是隔爆接合面的宽度、间隙参数，是防爆设备设计中必须严格符合规范要求的核心尺寸，建模时不能随意简化。
