支架式铝合金防爆短喇叭警报装置

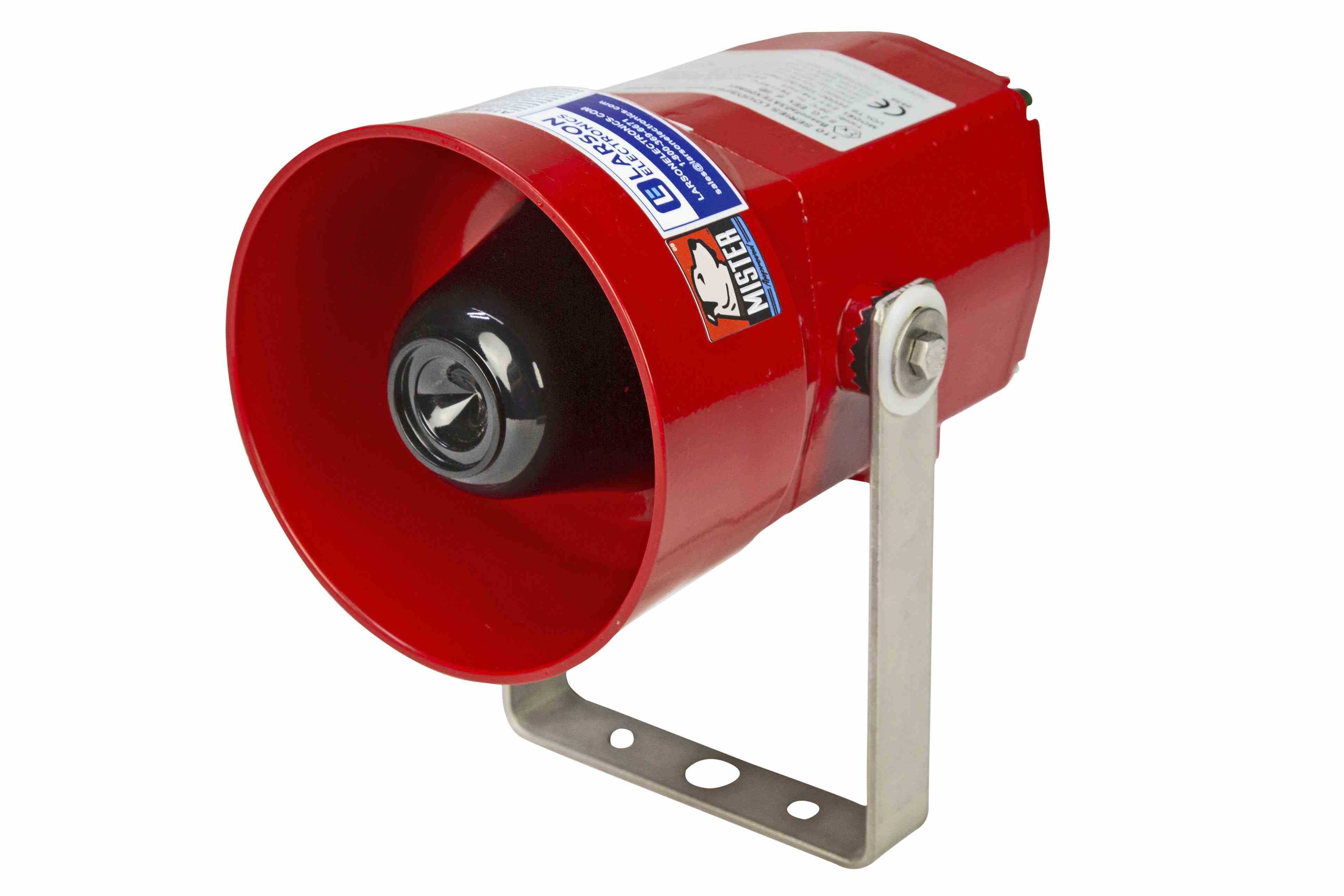

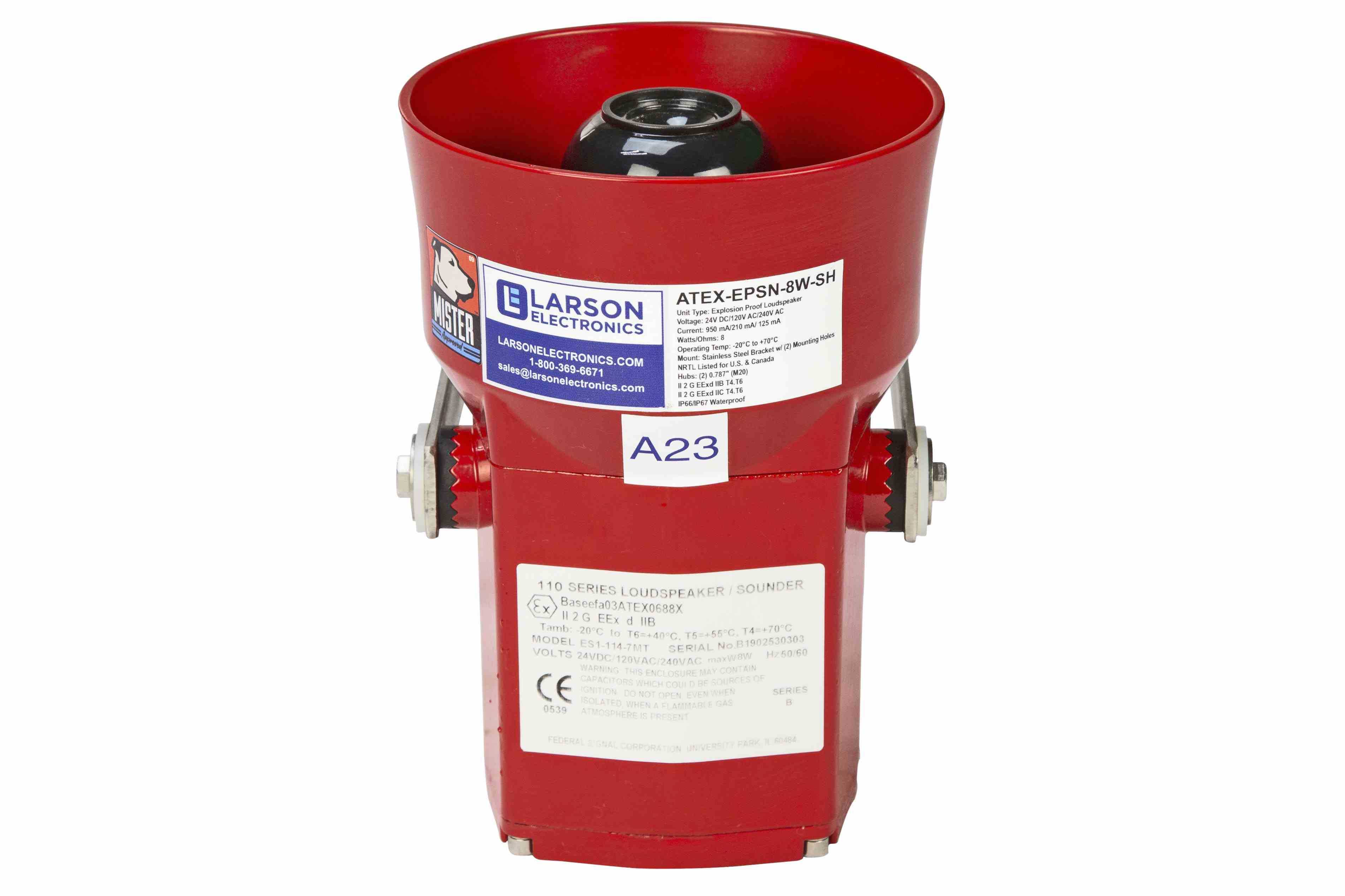

　　在石化厂区、油气储运站、粉尘加工车间这类存在易燃易爆介质的危险作业区域，声光警示装置是现场安全管控体系里不可缺失的终端执行部件，这款8W功率的防爆短喇叭警报器，正是针对1区IIB类气体危险环境设计的警示终端，适配绝大多数工业危险场景的报警信号输出需求。从实际使用场景来看，这类装置通常会被布置在厂区主干道交叉口、装置区平台边缘、仓储区出入口、装卸作业点等位置，当现场触发可燃气体超限、火灾预警、紧急停车等联锁信号时，装置会立刻输出高分贝音频警示，提醒现场作业人员快速响应处置，避免险情扩大。不同于普通民用警报器，这款装置的壳体采用船用级铝合金一体铸造成型，表面做环氧粉末半光涂层处理，整体防护等级达到IP66/IP67，可直接在户外露天、

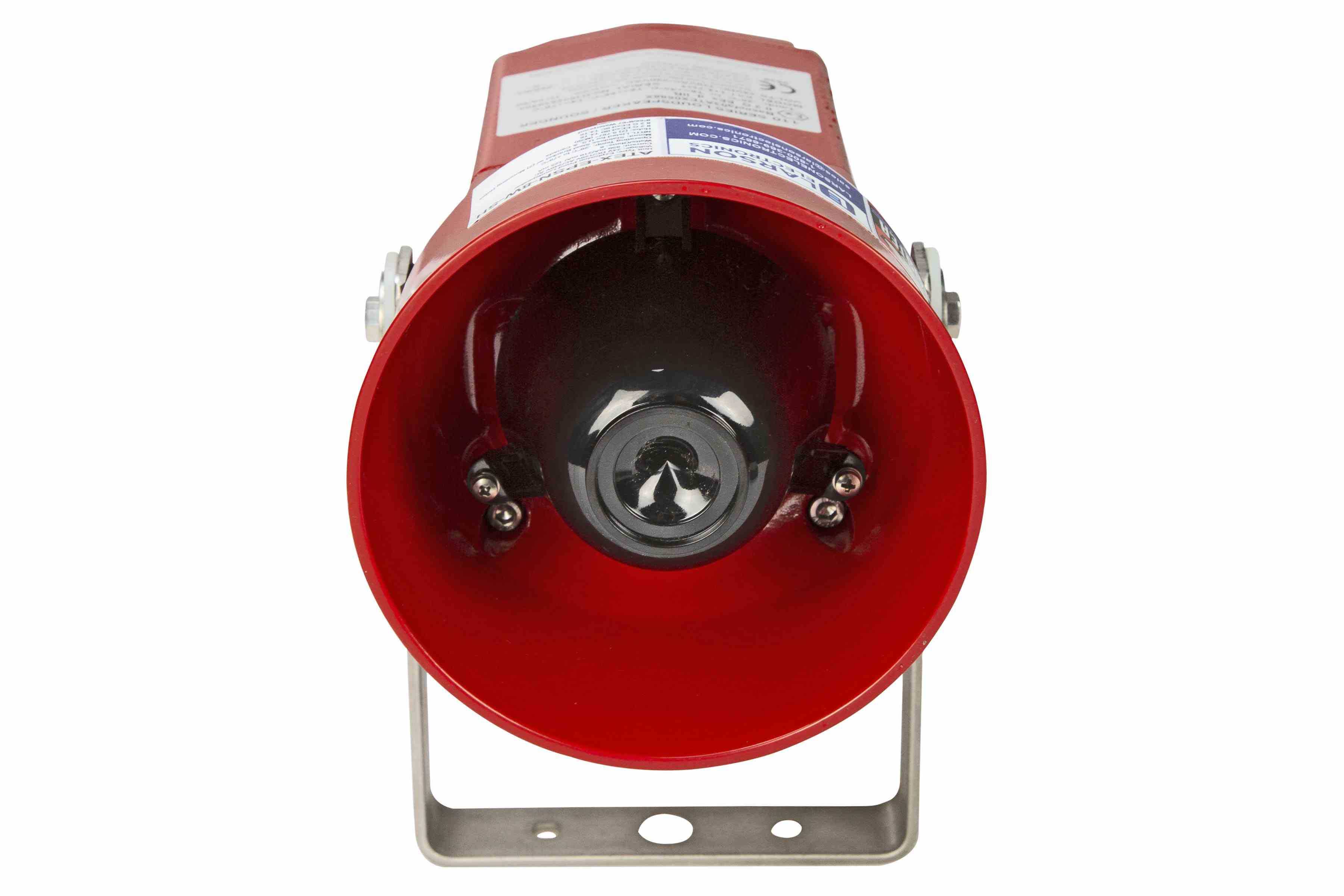

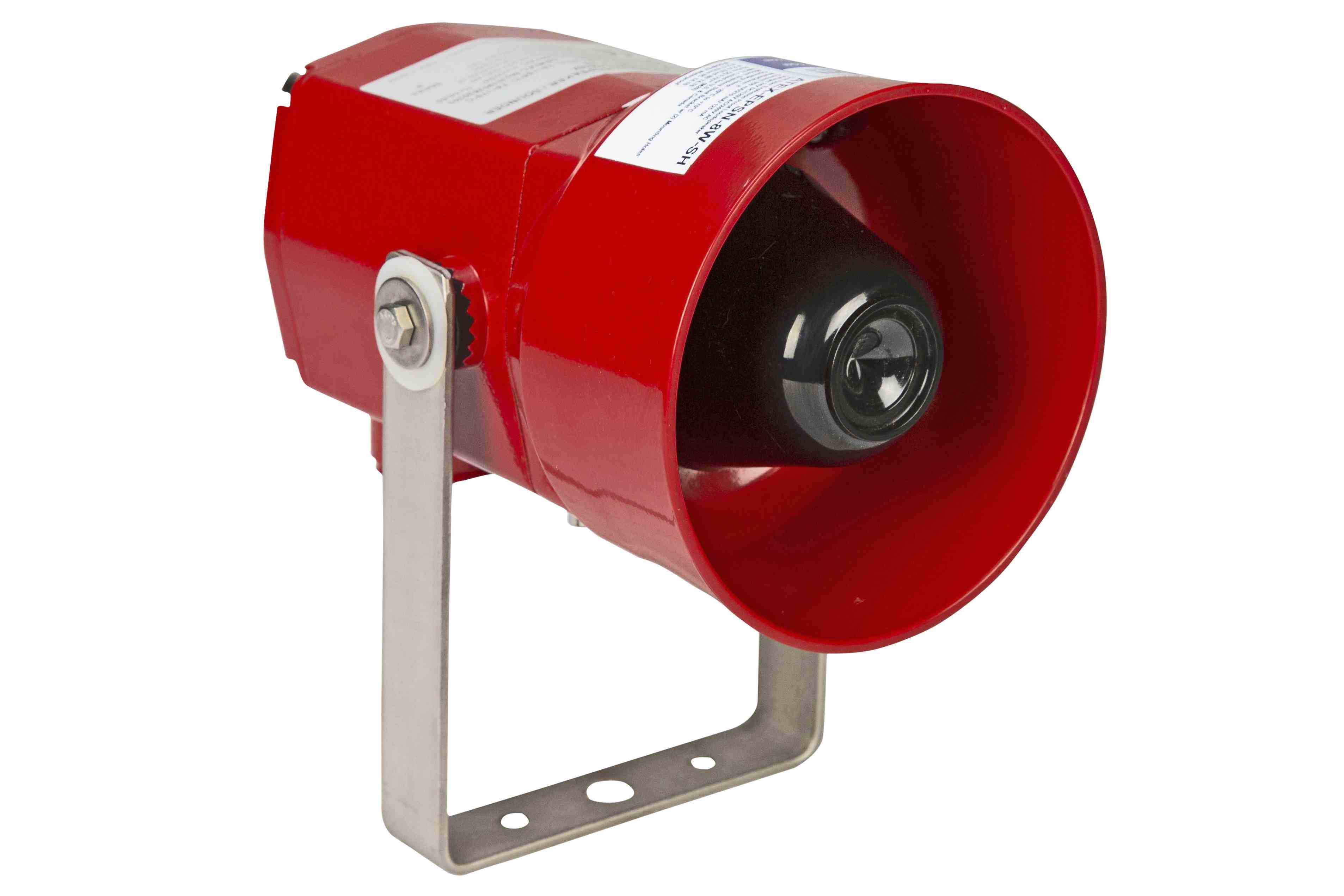

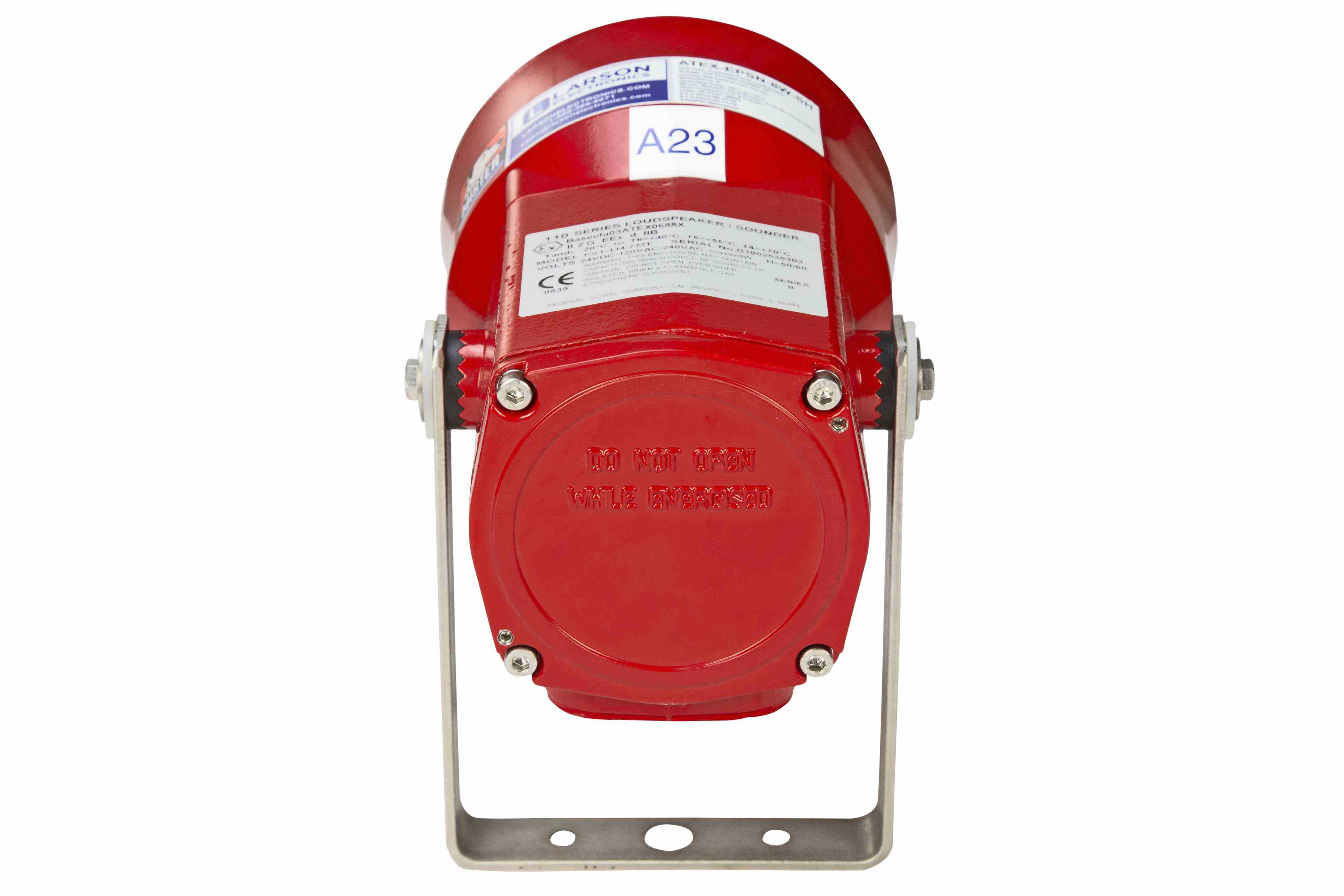

　　喷淋冲洗、高湿多尘的环境下长期使用，不会因为雨水侵入、粉尘堆积导致内部电路失效。结构设计上，装置采用号角式短喇叭结构，相比长号角型号，整体占用空间更小，号角开口的指向性更强，1米距离下声压级可达104dBa，音频传播过程中衰减更慢，在开阔厂区环境下有效警示半径可覆盖30米以上范围，完全满足中小型装置区的警示覆盖要求。装置内置15种预设音调，可根据不同的报警触发源匹配对应音调，比如气体超限用连续高频音调、设备故障用间歇脉冲音调、紧急疏散用交替变调，现场人员可通过音调快速判断报警类型，无需额外查看中控提示。安装结构方面，配套的不锈钢L型支架是设计上的实用亮点，支架与喇叭本体通过锁紧螺栓连接，安装时可先将支架通过底部两个安装孔固定在墙面、

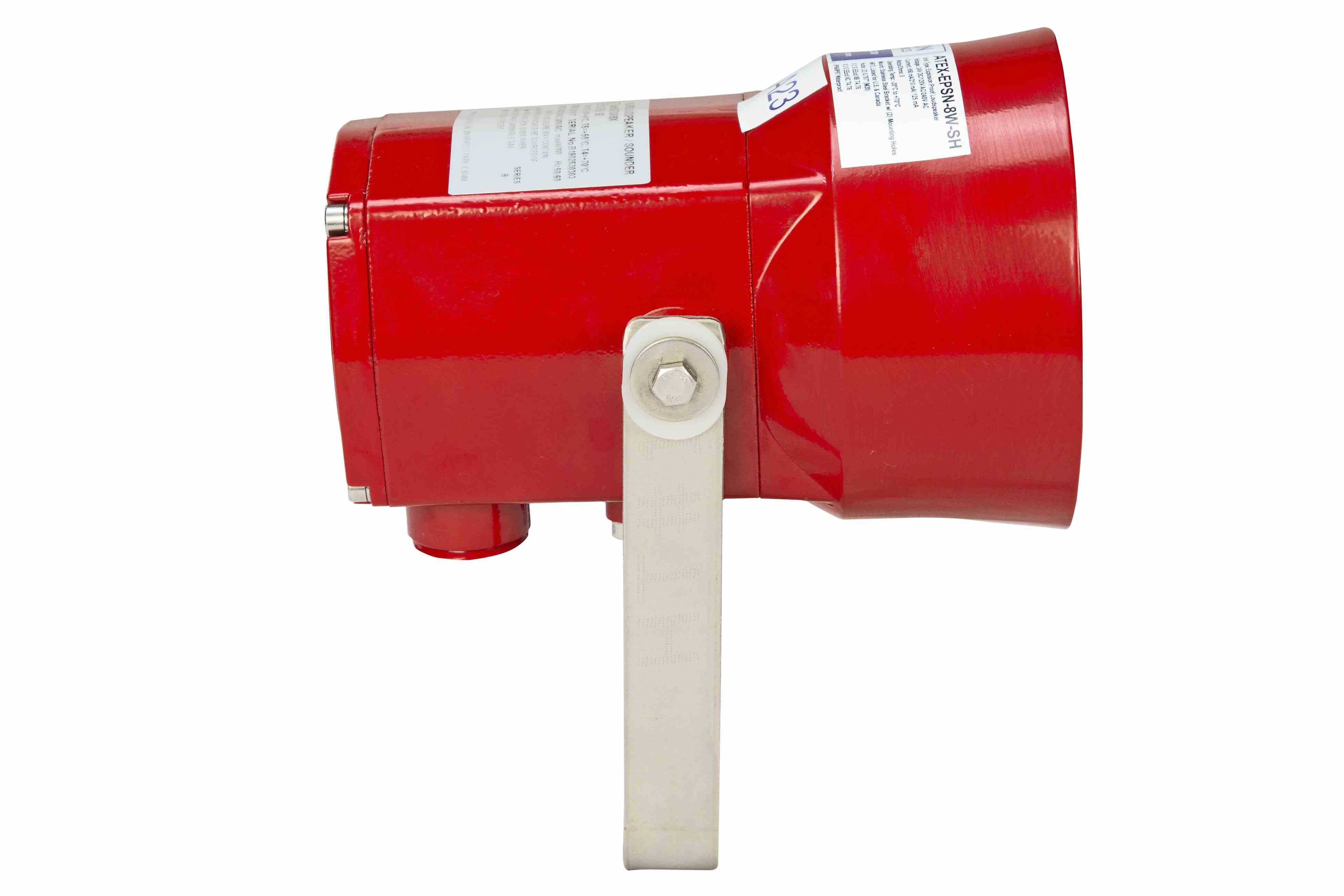

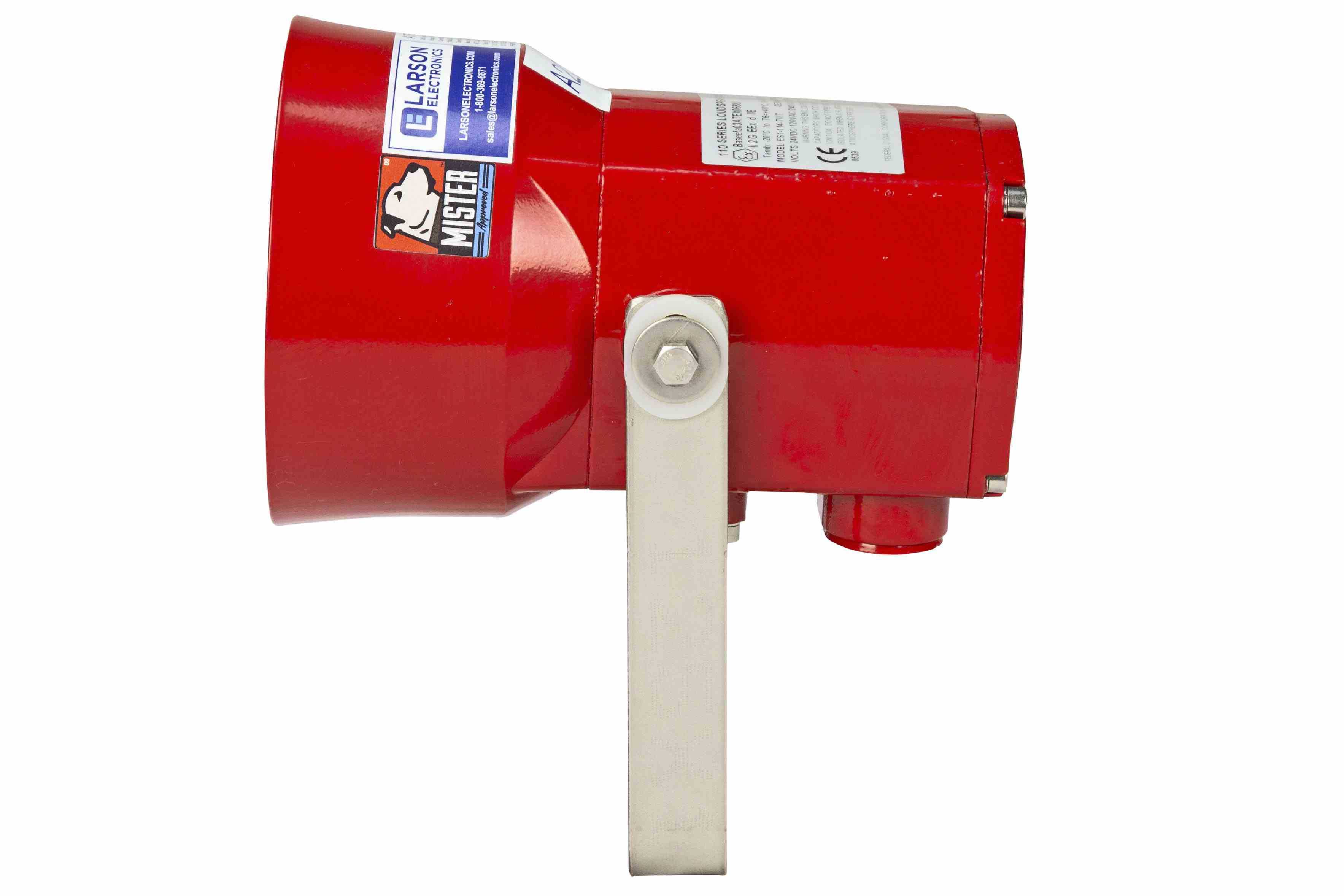

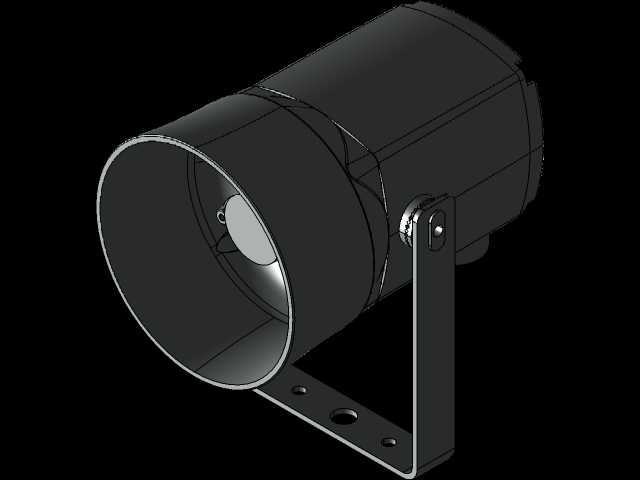

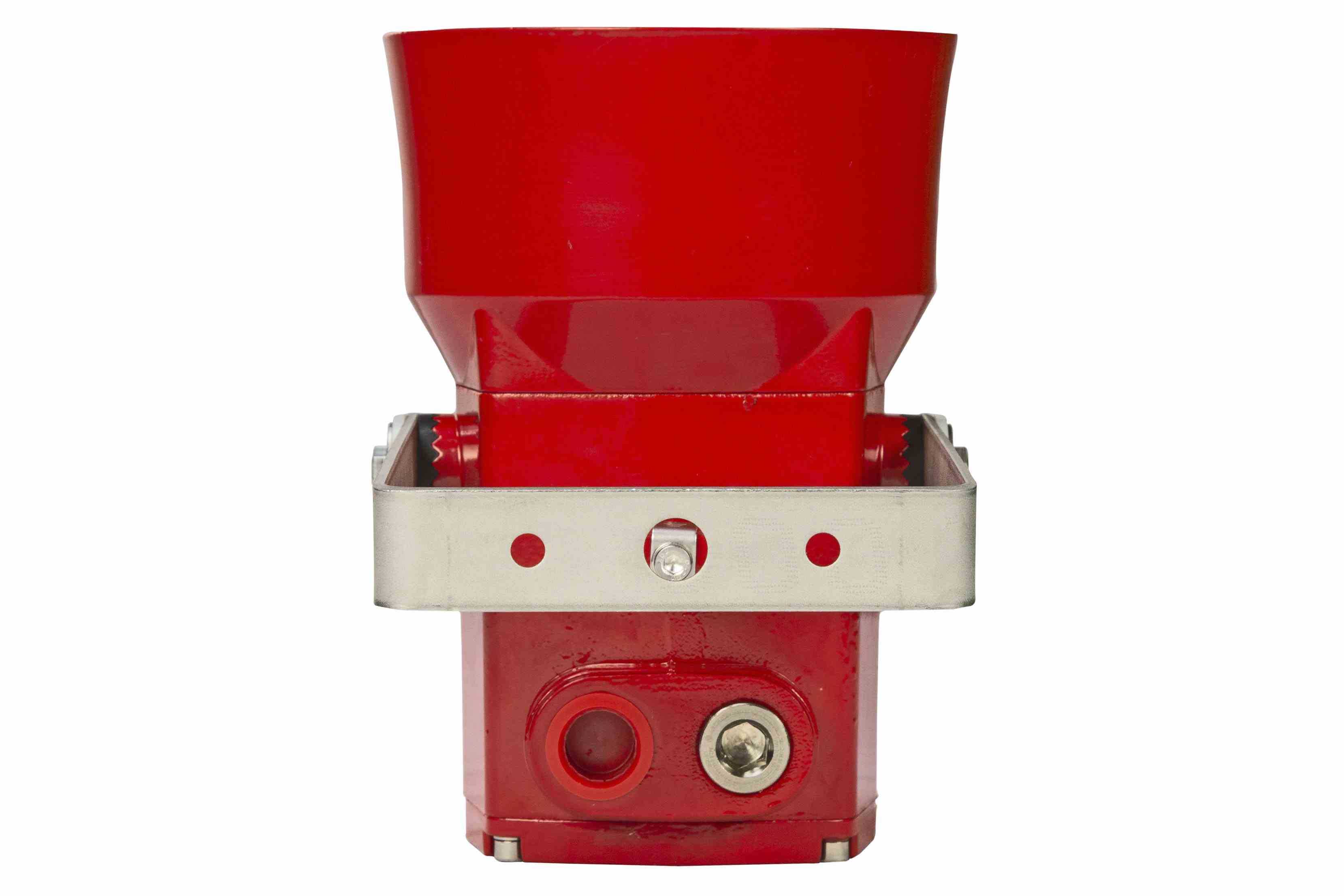

　　立柱、设备壳体等安装基面上，再调整喇叭的俯仰角度，对准需要覆盖的作业区域后锁紧固定螺栓即可，无需额外制作安装转接件。支架上预留的两个M20电缆进线孔，适配防爆挠性管的标准连接尺寸，接线时可直接将现场敷设的防爆穿线管与进线口密封锁紧，满足防爆区域的电缆密封要求，避免易燃易爆气体通过电缆缝隙进入装置内部。供电适配性上，装置支持24V直流、120V交流、240V交流三种常见的工业供电制式，可直接接入厂区现有消防报警系统、PLC联锁系统的输出回路，无需额外加装电压转换模块，降低现场改造的布线成本。从建模还原的角度来看，这款装置的结构细节完整覆盖了实际生产安装的所有边界条件：喇叭本体的外径、整体长度、支架的安装孔距、进线口的螺纹规格、

　　角度调节的行程范围都和实物完全一致，结构设计人员在做厂区设备布置、安全设施建模时，可以直接调用该模型完成整体布局，无需反复核对安装尺寸，避免后期现场安装时出现支架与周边管线干涉、喇叭指向被遮挡的问题。不同于集成了闪光模块的防爆声光报警器，这款纯音频警报器的结构更紧凑，重量更轻，对安装基面的承重要求更低，即使是在薄钢板制的设备护罩、轻型管线支架上也能可靠固定，不会因为长期振动出现安装松动的问题。实际选型过程中，需要注意这款装置仅支持预设音调的音频输出，不支持语音播报功能，如果需要同步播放语音疏散提示，需要搭配同系列的广播对讲终端使用；在高噪声的动力设备周边布置时，可适当缩短装置的布置间距，保证警示音能够有效覆盖作业点位，避免被设备运行噪声掩盖。
