3寸法兰连接浮动式球阀三维设计

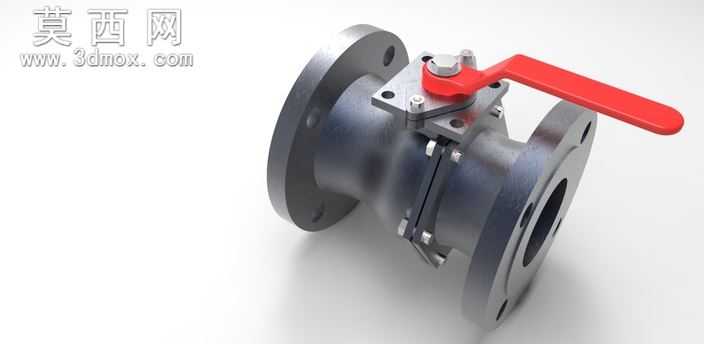

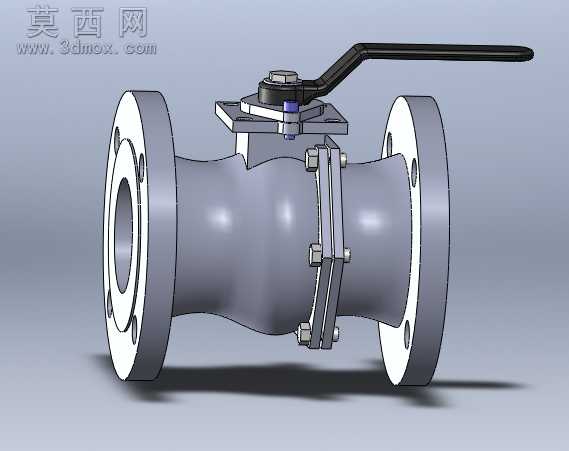

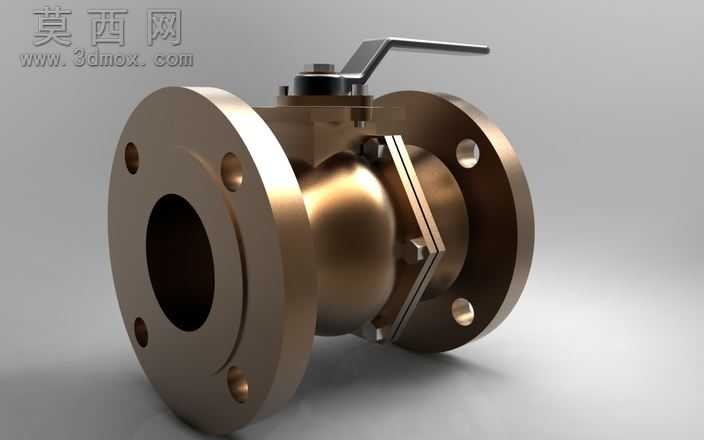

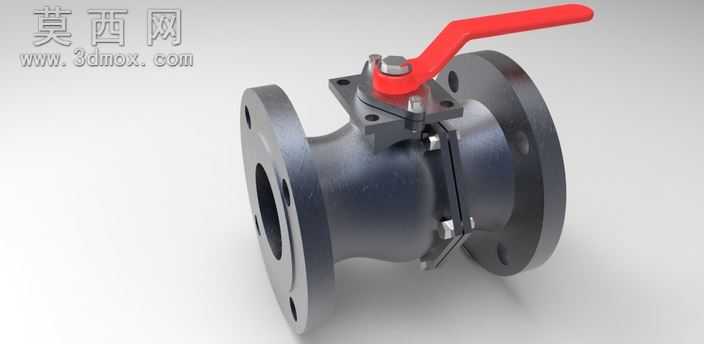

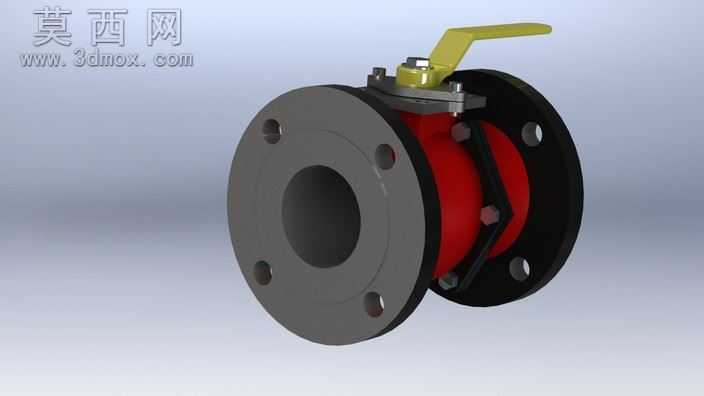

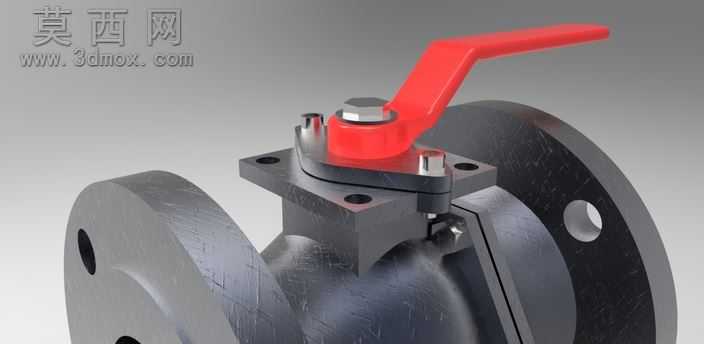

本模型为3寸法兰连接浮动式球阀，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范与阀门行业通用标准，完整还原了法兰球阀的全部结构细节。建模阶段首先梳理球阀的工作逻辑：该款为手动浮动式球阀，依靠手柄带动阀杆旋转，驱动球体在阀体内转动90度即可完成管路的通断切换，浮动式球体在介质压力作用下会向出口侧阀座压紧，实现可靠密封。建模时首先绘制两端法兰的基准草图，按照3寸公称通径对应的法兰标准确定法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径，保证法兰连接尺寸符合通用管路安装要求；随后构建阀体主体，采用分体式两片式阀体结构，通过螺栓将左右阀体紧固，中间夹持密封垫片实现阀体间的静密封，建模时精准还原了阀体的流道轮廓，保证流道与公称通径匹配，减少介质流动阻力。球体部分建模时严格保证球面的圆度与表面精度，球体开设等径直通孔，通孔直径与通径一致，全开状态下介质流道通畅，流阻极小；阀座采用软密封结构建模，还原阀座与球体的配合面，保证密封面的贴合精度。阀杆部分采用防吹出结构设计，建模时还原阀杆与球体的连接卡槽、阀杆的密封填料结构，避免阀杆处介质泄漏；操作手柄采用加长杠杆式结构，建模时还原手柄与阀杆的连接方榫、手柄的握持轮廓，保证操作时的力矩传递效率。模型装配阶段严格按照实际装配顺序添加配合约束，保证手柄旋转时可顺畅带动阀杆、球体同步转动，无干涉卡顿；渲染阶段为不同零件赋予对应材质：阀体、法兰、球体采用铸钢材质，设置金属哑光质感，螺栓、手柄采用碳钢发黑材质，密封件、填料采用橡胶材质，通过光影调整突出零件的结构层次与装配关系，清晰展示各部件的连接位置与结构形态。该模型完整呈现了法兰浮动球阀的结构原理，可用于阀门结构教学、管路系统方案展示、产品设计参考等场景，所有结构尺寸均符合行业通用规范，具备较高的参考价值。
