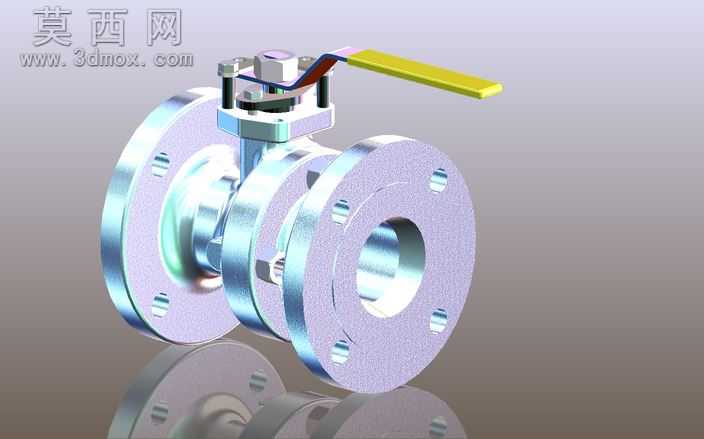

3英寸碳钢ASME法兰连接球阀结构设计

本作品为3英寸公称通径的碳钢材质法兰球阀三维设计，严格遵循ASME类150压力等级标准完成全参数化建模，整体建模过程依托主流三维机械设计软件完成，从结构草图绘制到零件装配、干涉检查再到渲染输出全流程遵循工业阀门设计规范。建模阶段首先对球阀核心功能部件进行拆分设计，分别完成左右法兰阀体、球形阀芯、阀杆、密封组件、手柄驱动机构、连接紧固件的独立零件建模，每个零件的尺寸参数均匹配ASME B16.34法兰阀门的尺寸要求，法兰端的螺栓孔分布、密封面粗糙度、法兰厚度均按照标准压力等级的参数设定，确保模型可直接对接同标准的工业管道接口。材质与渲染阶段，针对阀体、法兰的碳钢材质进行了金属质感调试，还原了碳钢机加工后的淡紫蓝金属光泽，对密封件设置了非金属哑光材质，手柄部分做了黄色警示涂装的材质效果，同时添加了地面反射环境效果，让整体渲染图清晰展现阀门的装配层次与外观质感。结构设计上采用浮动式球阀结构，球形阀芯夹持在两侧阀座密封之间，阀杆与阀芯采用防脱结构设计，顶部的手柄驱动机构带有开关位置指示结构，可直观展示阀门的通断状态，法兰连接形式让阀门可直接通过螺栓与管道法兰对接，安装拆卸便捷，密封结构可满足150磅级压力下的管路截断需求。设计过程中重点做了装配干涉检查，验证了阀杆转动带动阀芯旋转90度即可完成全开全关动作的运动逻辑，确保各运动部件无卡滞、无结构干涉，所有连接部位的配合公差均按照机械设计通用标准设定，模型同时提供多种通用三维格式，可用于阀门产品结构展示、管路系统装配模拟、阀门设计教学参考等场景，完整还原了工业法兰球阀的真实结构与设计细节。
