22毫米手动球阀水暖管路配件

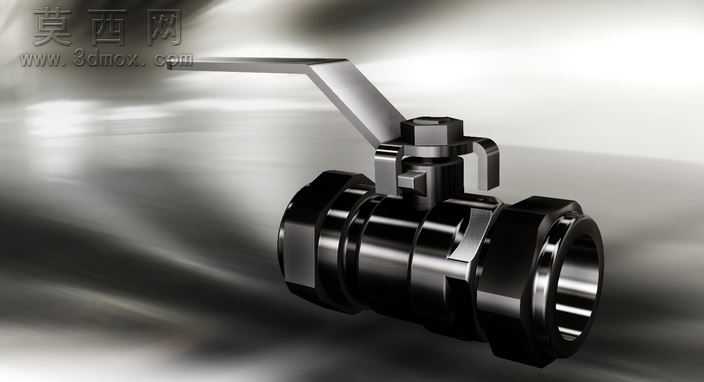

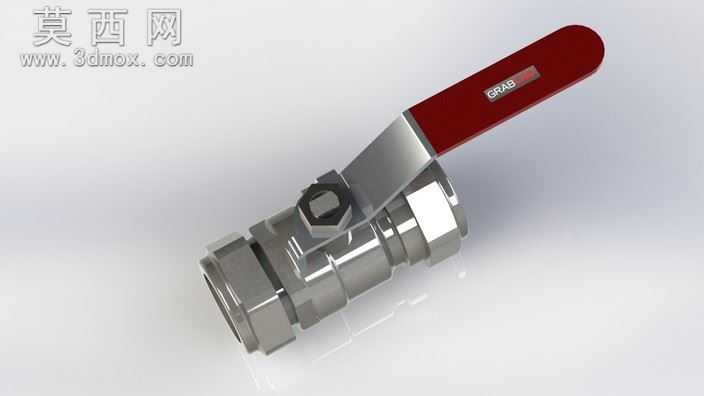

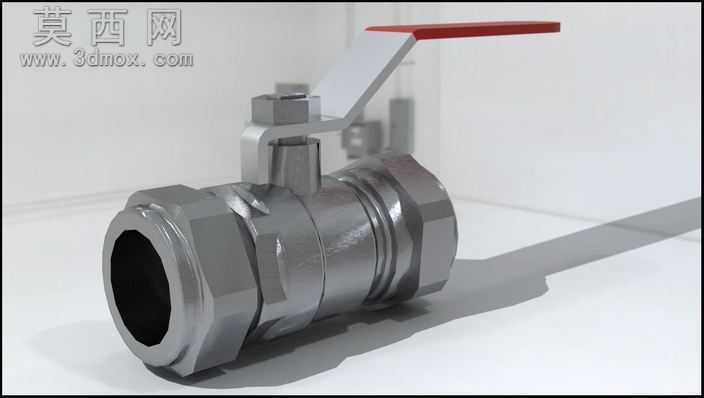

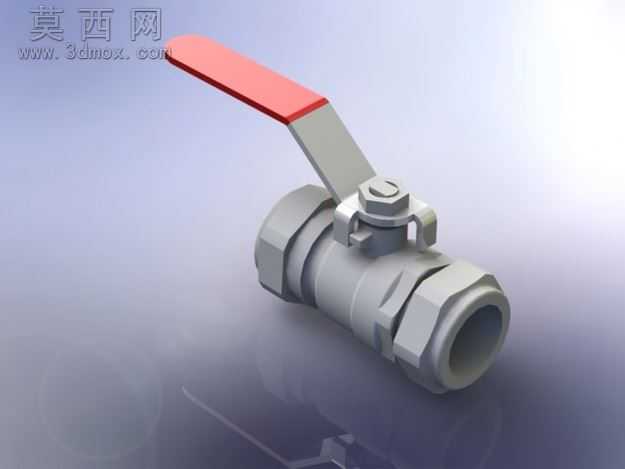

本模型为22毫米通径手动球阀，适用于水暖加热管路系统，作为压缩管路的通断控制配件使用，整体采用三维参数化建模完成，完整还原了实物的装配结构与外观细节。建模过程中首先梳理球阀的核心组成结构，将整体拆分为阀体、接头螺母、球体密封组件、阀杆、操作手柄、锁紧压盖几个独立的建模单元，按照实际装配的尺寸约束逐一绘制各零件的草图特征，通过拉伸、旋转、扫描切除等基础特征命令完成单个零件的实体构建，针对阀体表面的防滑滚花、接头处的外螺纹结构、手柄的折弯造型等细节，采用阵列、扫描、钣金折弯等特征命令还原真实的加工形态，保证各零件之间的装配间隙符合实际五金配件的公差要求，不存在干涉错位的问题。材质与渲染阶段，根据实物的材质属性为不同零件分配对应材质：阀体与金属接头采用哑光镀锌铸铁材质，调整金属粗糙度与反射参数还原五金铸件的磨砂金属质感，操作手柄部分采用红色烤漆金属材质，设置轻微的漆面反光效果区分于阀体的哑光质感，密封件部分采用深色橡胶材质，调整材质的漫反射参数还原橡胶的哑光弹性质感，场景采用柔和的渐变背景布光，通过多角度的柔光照明突出阀体的结构轮廓与材质差异，避免生硬的阴影遮挡结构细节。结构设计上，该球阀采用两片式阀体结构，两端为22毫米压缩式管接头，可直接匹配对应外径的管路进行压接安装，阀杆与球体之间采用扁位传动结构，通过顶部的锁紧压盖固定阀杆的轴向位置，手柄扳动角度为90度，对应阀门的全开与全关状态，球体与阀体之间设置密封垫圈保证管路关闭时的密封性能，整体结构紧凑，操作力矩小，完全符合民用小通径管路球阀的实际设计规范，可用于水暖管路设计的装配示意、产品展示以及相关配件的选型参考。
