清障车拖拽托举机构结构设计

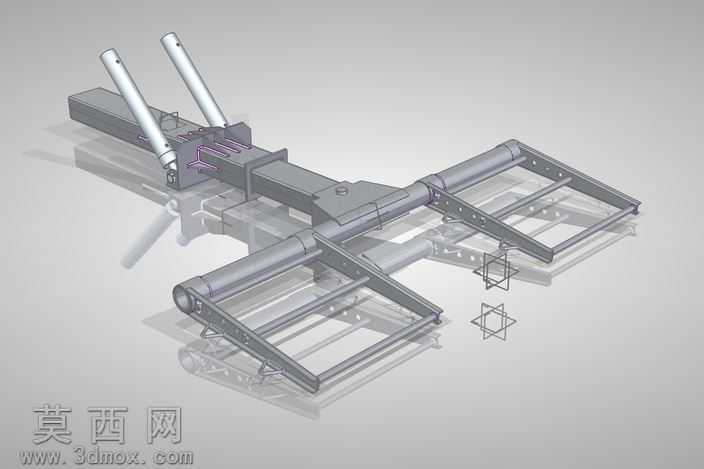

本作品为道路清障救援场景使用的托举拖拽机构三维建模成果，建模过程中严格遵循机械结构设计的合理性与实际工况适配性原则，首先完成整体装配逻辑的梳理：将机构划分为主承载梁段、双液压驱动执行段、双侧托臂框架段三个核心功能模块，各模块间通过标准铰接副、螺栓紧固连接位完成装配约束，确保整体结构的运动自由度符合实际作业需求。建模阶段对每一处结构细节做了还原处理：主承载梁采用箱型截面结构设计，预留与清障车底盘连接的安装孔位与定位基准，保证承载时的结构强度；双液压油缸采用对称式布置，缸体端与主承载梁铰接，活塞杆端与托举臂活动段铰接，建模时还原了油缸的缸筒、活塞杆、铰接耳座等细节结构，确保液压驱动的行程范围能够满足托举作业的角度与高度需求；双侧托臂框架采用矩形管材拼接的桁架式结构，在保证整体托举承载能力的同时降低结构自重，框架上预留了绑带固定位、托掌安装位等作业接口，适配不同规格被救援车辆的托举固定需求。渲染阶段采用金属哑光材质作为主结构材质，还原钢材构件的真实表面质感，液压油缸部分采用亮面金属与黑色密封件的材质区分，清晰呈现不同部件的功能属性；场景采用柔和的漫反射光照设置，避免强反光遮挡结构细节，同时添加地面反射效果增强模型的空间立体感，让整体结构的装配关系、层级划分能够直观呈现。设计思路上围绕清障作业的实际需求展开，对称式双油缸设计保证托举过程的受力均衡，避免单侧受力导致的结构变形，可展开式双侧托臂框架能够适配不同轮距的被救援车辆，铰接点的位置经过反复校核，确保托举过程中机构运动无干涉，整体结构兼顾承载强度、作业灵活性与安装适配性，可直接用于清障车配套机构的方案验证、结构优化参考。
