14吨级物料转运翻卸料斗装置结构设计

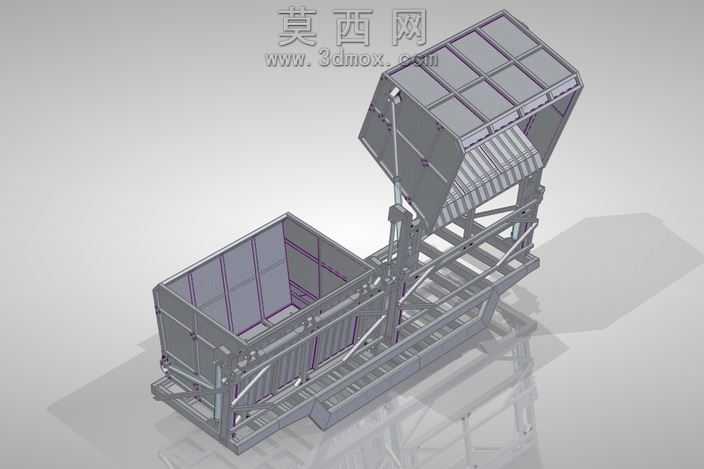

本作品为14吨级物料转运翻卸料斗装置的三维结构设计，整体采用三维参数化建模方式完成全结构搭建，建模过程严格遵循重载转运设备的结构力学设计逻辑，对各承载部件的连接关系、运动配合关系做了精准还原。从模型呈现效果来看，整体采用等轴测视角渲染，金属钢结构部件统一赋予哑光冷轧钢材质，表面做了细微的磨砂质感处理，还原工业钢材的真实视觉特征，框架结构的棱边做了符合实际加工工艺的圆角过渡，避免尖锐棱角的不合理设计。结构层面，装置分为下部固定承料仓与上部翻转卸料仓两大核心部分，下部承料仓采用型钢焊接框架搭配围板的结构，底部设置纵横交错的加强筋梁，保证14吨级重载下的结构刚度，避免仓体受物料挤压出现形变；上部翻转仓通过铰接支座与下部框架连接，配套设置斜向支撑的举升连接位，预留了液压举升机构的安装空间，翻转仓的顶部设置格栅式防护顶盖，既可以避免卸料过程中物料飞溅，也能减少大尺寸异物落入仓内的风险。两侧设置带防滑踏步的爬梯结构，踏步表面做了防滑纹理设计，爬梯两侧设置防护扶手，方便操作人员登上设备做检修、清理作业。设计思路上，整体围绕大吨位散料转运的工况需求展开，优先保证结构的承载可靠性，各部件的连接位置均预留了螺栓连接或焊接的工艺余量，框架的型材选型匹配14吨载荷的承重要求，翻卸结构的铰接点位置经过反复调整，保证翻转卸料过程中设备重心始终处于稳定区间，避免出现侧翻风险；料仓的内壁做了顺滑过渡设计，减少物料挂壁残留的问题，卸料角度设置为大倾角开合状态，保证散料可以依靠自重完全卸出，无需额外人工清理。建模过程中对所有运动部件做了干涉检查，确认翻转仓在开合全行程中不会与爬梯、下部框架、防护结构发生碰撞，各部件的装配关系完全符合实际设备的装配逻辑，可直接用于后续的工程出图、结构校核以及样机试制参考，整体结构紧凑，布局合理，兼顾了重载承载能力、操作安全性与卸料作业的顺畅性。
