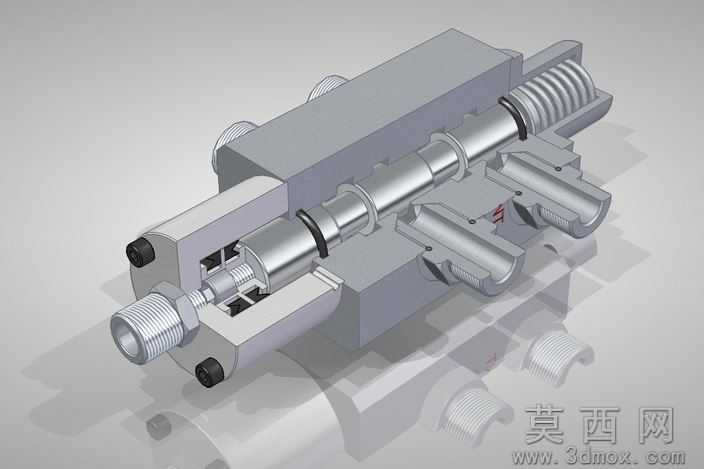

分流换向液压控制阀三维结构设计

本作品为液压系统用分流换向控制阀的三维参数化建模成果，建模过程严格遵循液压元件设计规范，采用自顶向下的设计思路完成整体结构搭建。首先依据液压执行元件的流量控制需求，确定阀芯的通径、行程与台肩尺寸，通过三维软件的草图绘制、拉伸切除、旋转阵列等基础特征，完成阀芯、阀体、端盖、弹簧座、连接接头等核心零件的独立建模，各零件的配合尺寸严格按照公差要求预留装配间隙，保证阀芯在阀体内的滑动顺畅无卡滞。建模过程中对阀体的流道结构做了精细化处理，通过布尔运算完成内部流道的挖除设计，还原了流体在阀内的分流路径，同时对各密封槽的尺寸、位置做了精准定位，匹配标准O型密封圈的安装尺寸，保证阀组的密封性能。装配阶段采用同轴度、平面度、间隙配合等约束关系完成总装，还原了弹簧预紧结构、外接油口的螺纹连接结构、阀芯的限位结构，可直观展示阀组在不同工位下的通断状态。渲染阶段采用金属材质赋予阀体与阀芯，区分不同零件的表面处理工艺，阀体采用铸钢哑光质感，阀芯采用抛光金属质感，弹簧、密封件分别赋予弹簧钢与橡胶材质，通过环境光与定向光源的搭配，清晰呈现阀组的内部装配关系与外部结构特征，整体模型可直接用于液压系统的原理演示、装配工艺指导以及后续的工程图导出与有限元仿真分析，完整还原了分流换向阀的工作原理与结构细节，能够满足液压系统设计阶段的方案验证、教学演示等多场景使用需求。
