表面安装式T12热箱防爆防水荧光灯结构

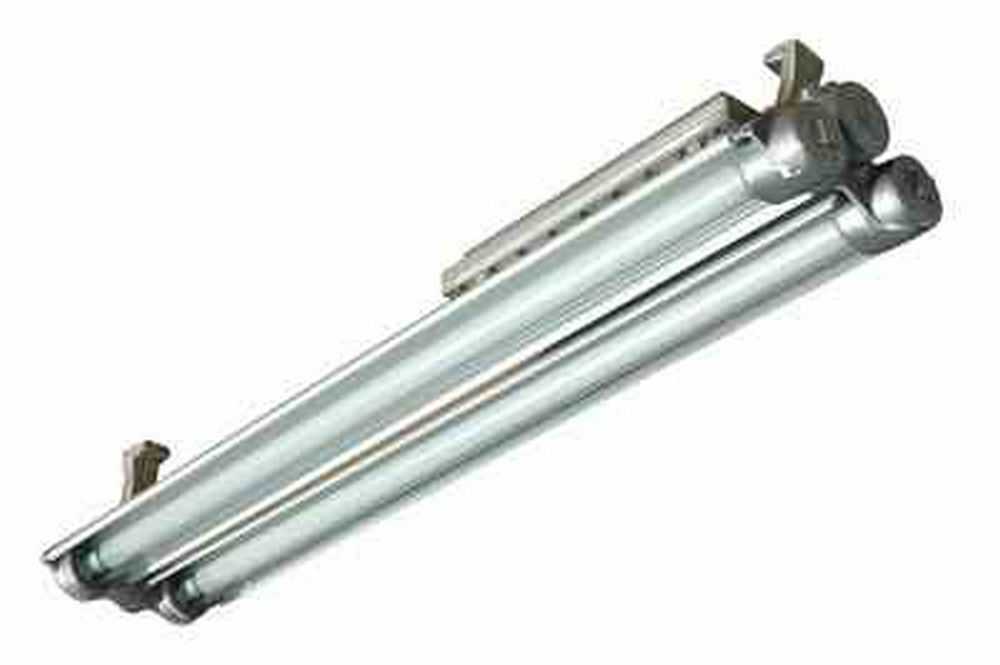

　　在石化厂区、喷漆作业车间这类存在易燃易爆气态介质的危险作业区域，普通照明设备极易因电弧、表面高温成为引爆源，这类场景对灯具的防爆、耐温、防护性能有着极为严苛的要求，本次呈现的双管荧光灯结构，正是针对1区、2区易燃易爆危险环境开发的专用照明设备。从结构设计逻辑来看，这款灯具的核心设计优先级首先是防爆可靠性，其次是安装适配性，最后是长期使用的维护便捷性。灯具外壳采用无铜铝合金材质成型，表面做高光泽反光涂层处理，既规避了铜质材料在易燃易爆环境中碰撞产生火花的风险，也能通过涂层提升外壳的抗腐蚀能力，适配化工区域多腐蚀介质的使用环境。灯管防护采用耐热耐冲击的Pyrex玻璃管，可抵御作业过程中飞溅的碎屑、温差骤变带来的玻璃开裂风险，

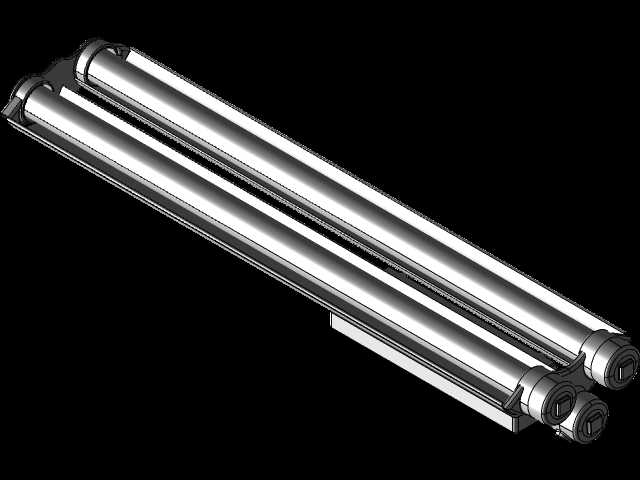

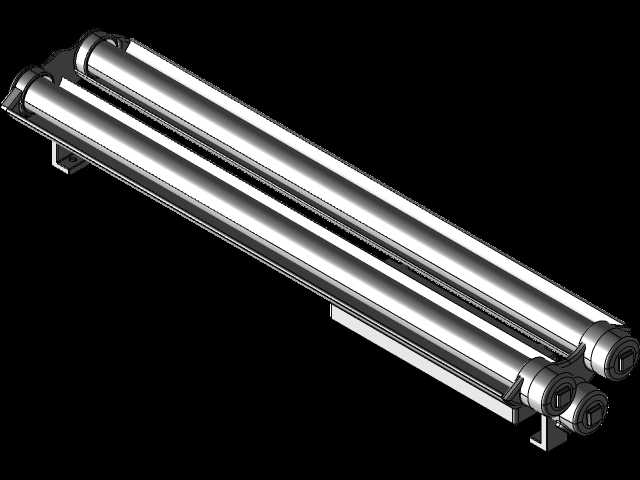

　　避免灯管破损后内部电极暴露引发危险。灯具的热箱配置核心是配套的磁性镇流器，可在高温环境下稳定工作，满足T6温度组别的防爆要求，即灯具最高表面温度不超过85℃，即使长时间持续点亮，也不会达到周边易燃易爆介质的引燃温度。双灯管的排布采用平行并列结构，单根灯管为4英尺规格，配套的反射器经过弧度优化，可将灯管发出的光线尽可能向照射面投射，减少灯具自身结构造成的光损，在同等功率下获得更高的有效照明照度。安装结构的设计充分考虑了工业现场的复杂安装条件，标配的表面安装支架采用可调角度设计，每个支架通过两个带帽螺钉固定在灯体两侧的安装销上，安装人员可通过松紧支架两侧的螺钉调整灯体的照射角度，调整到位后拧紧螺钉即可完成角度锁定；

　　支架本身通过顶部的螺栓孔固定在安装基面，无论是天花板、墙面还是设备立面，都可以通过膨胀螺栓或焊接螺栓完成固定。除了常规的表面贴装方式，结构设计上也预留了悬挂安装的拓展可能，针对需要在管道上方、桁架区域布设照明的场景，可更换悬挂组件将灯具吊装在指定位置，无需额外定制转接结构。接线结构的防爆处理是设计的重点环节，灯体两端各设置一个1/2NPT规格的接线盒，其中一端配套可调L型安装支架，接线时刚性管道可直接旋入接线盒的螺纹接口，线缆通过管道内部引入接线腔完成接线，全程线缆不暴露在危险环境中，接线腔的密封结构可阻隔内部可能产生的电弧与外部危险介质接触，满足隔爆型设备的结构要求。镇流器腔的设计做了散热优化，

　　大尺寸的翅片式镇流器外壳可快速将镇流器工作产生的热量传导到外部空气中，避免内部热量累积造成温度超标；镇流器腔的端盖采用螺栓螺母压紧固定，而非螺纹孔直接连接，可避免长期使用后螺纹孔积尘、腐蚀导致端盖无法拆卸的问题，维护时只需拧下螺母即可打开端盖更换镇流器，无需对灯体主体进行拆解。从安装边界尺寸来看，双管并列的结构使得灯体整体宽度控制在较小范围内，安装时所需的侧向预留空间仅需满足接线操作的空间要求即可，支架的固定孔位间距经过标准化设计，可适配多数工业场景现有照明点位的安装孔距，替换旧灯具时无需重新打孔，降低现场改造的工作量。灯具的反光罩采用压铝成型工艺，表面做镜面抛光处理，抗凹痕、抗腐蚀性能优于普通薄钢板反光罩，长期使用不会因锈蚀出现反光率下降的问题。在实际选型应用中，这款灯具可直接替代传统高温危险区域使用的400W金属卤化物灯具，在同等照明效果下功耗更低，发热量更小，进一步提升危险区域的使用安全性。设计过程中针对安装场景的多样性做了充分考量，每个固定点的承重能力都经过冗余设计，即使在有振动的设备旁安装，也不会出现支架松动、灯体脱落的问题；灯体所有外露的金属部件都做了等电位连接设计，可避免静电累积产生放电火花，符合防爆设备的静电防护要求。
